Что такое гребенка и какие задачи она решает в системе
Гребенка распределяет теплоноситель или воду по контурам, выравнивает давление между ветками и упрощает обслуживание системы. Дальше разбираем, из чего состоит коллектор и какие задачи он закрывает.
Устройство коллекторного узла: из чего состоит гребенка

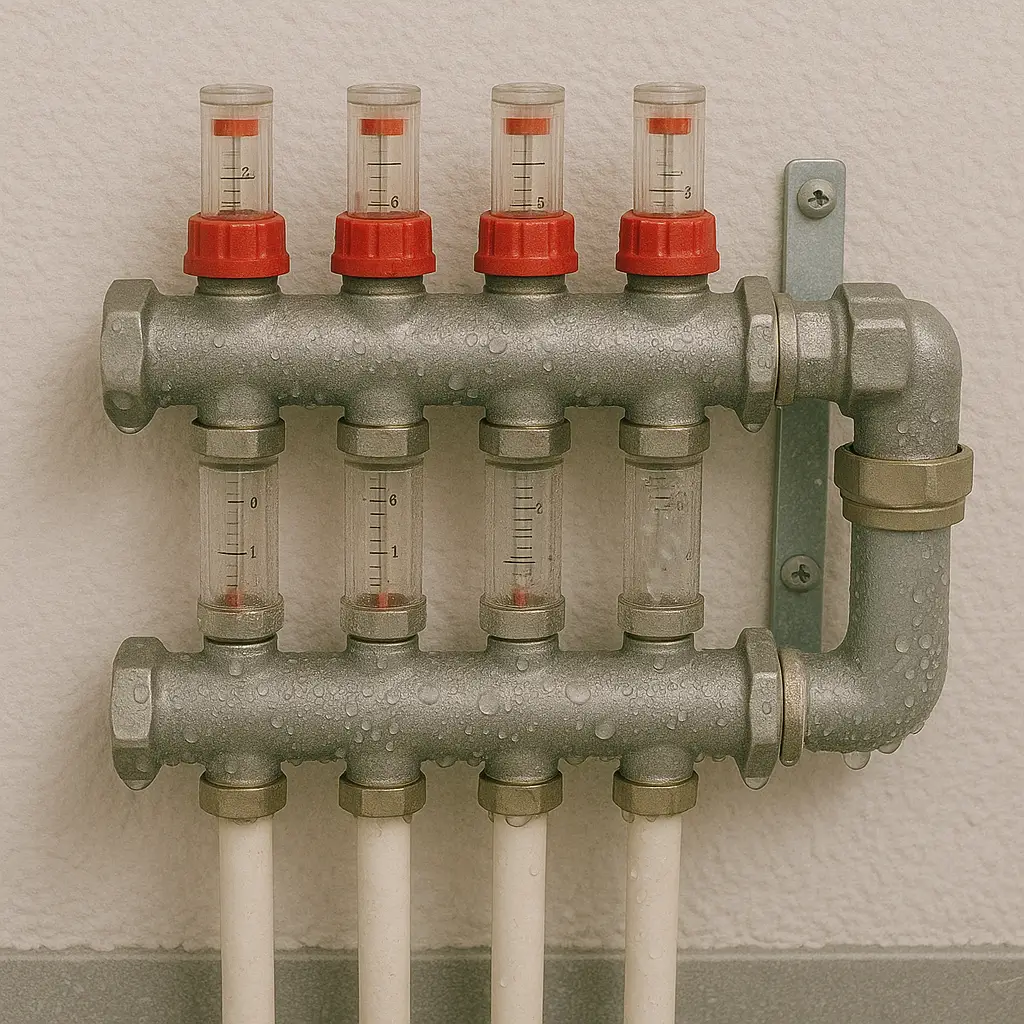

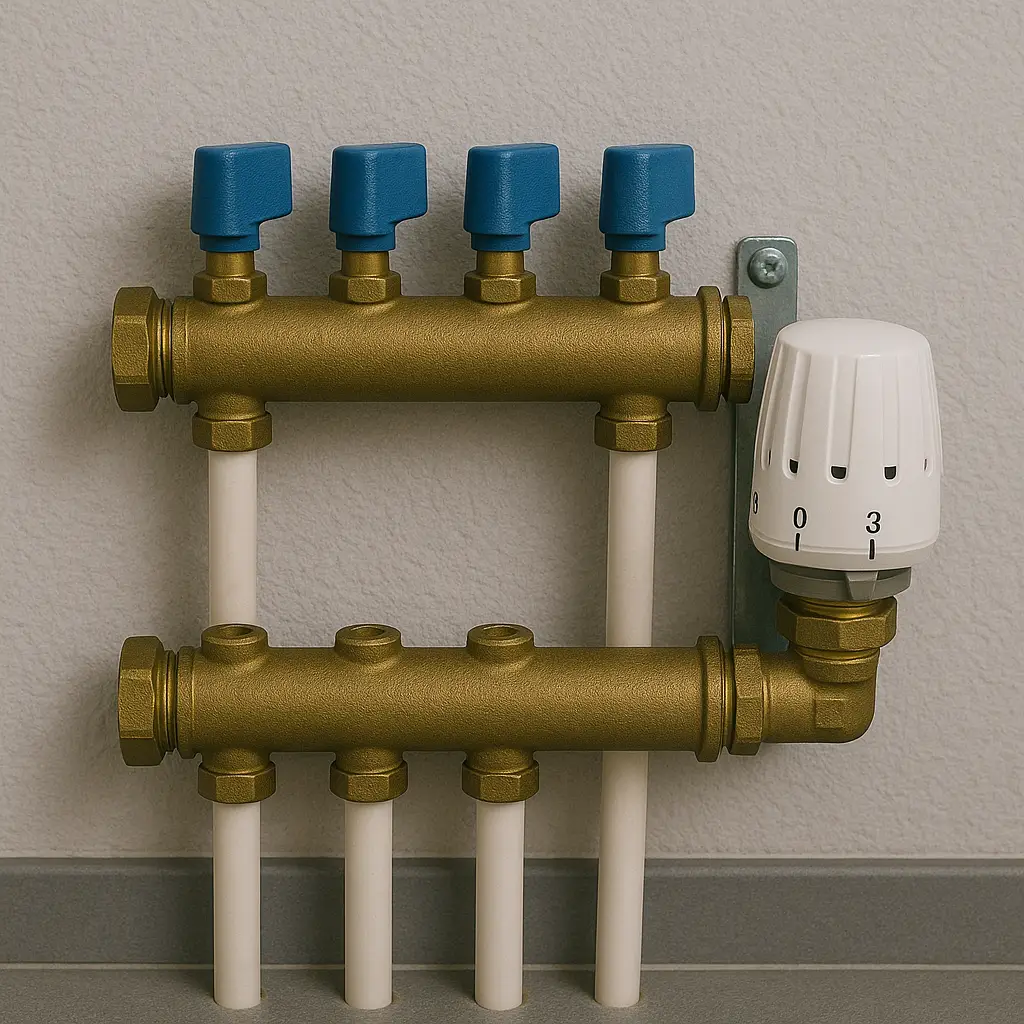

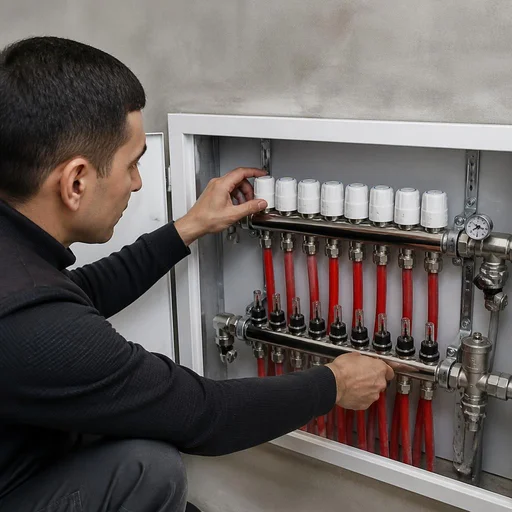

Коллекторный узел — это подающая и обратная гребенки, соединенные с контурами через фитинги, с расходомерами, балансировочными клапанами и воздухоотводчиком. Корпус собирают из латуни или нержавеющей стали, выходы разводят через евроконус или пресс-фитинг под трубы 16, 20 и 26 мм. Расходомеры ставят на подаче — по колбе видно литры в минуту на каждом контуре, а балансировочные клапаны на обратке задают расчетный расход. Автоматический воздухоотводчик выносят в верхнюю точку коллектора, дренажный кран — в нижнюю, чтобы сливать систему перед сезоном. При сборке узлов на 8 и более выходов корпус крепят на кронштейн в коллекторном шкафу — иначе вес заполненных петель деформирует конструкцию. Если в коллекторе нет воздухоотводчика, после первого сезона контуры теплого пола завоздушиваются — прогрев становится неравномерным, и вызывать мастера придется повторно.
Чем гребенка отличается от тройниковой разводки
Гребенка дает независимую регулировку каждого контура, а тройниковая разводка — нет: при изменении расхода в одной ветке перестраивается вся система. На тройниках вода идет по пути наименьшего сопротивления — ближний радиатор получает больше теплоносителя, дальний недогревается, и разница температур между первым и последним прибором доходит до 8-10 °C. Коллекторный узел решает это расходомерами: каждую петлю настраивают отдельно под ее теплопотери, а балансировочные клапаны фиксируют расход. Ремонтопригодность тоже выше — перекрыть одну ветку можно, не останавливая остальные. На объектах с 4+ контурами тройниковая разводка почти всегда приводит к неравномерному прогреву — коллектор окупается уже на первом отопительном сезоне.
Для каких систем ставят гребенки в Ташкенте
- Гребенка для отопления: распределяет теплоноситель по радиаторам, работает с подачей от центрального стояка или котла, комплектуется запорными вентилями и воздухоотводчиком.
- Гребенка для водоснабжения: разводит ХВС и ГВС по санузлам и точкам водоразбора, для горячей линии берут корпус с термостойкими уплотнениями и компенсаторами теплового удлинения.
- Гребенка для теплого пола: подает теплоноситель в петли через насосно-смесительный узел, с расходомерами и сервоприводами для покомнатной регулировки.
Сборку гребенок для всех трех систем выполняем мы на объектах в Ташкенте. Для теплого пола обязателен насосно-смесительный узел: без него температура подачи в контуры выше допустимой для труб, и стяжка трескается.

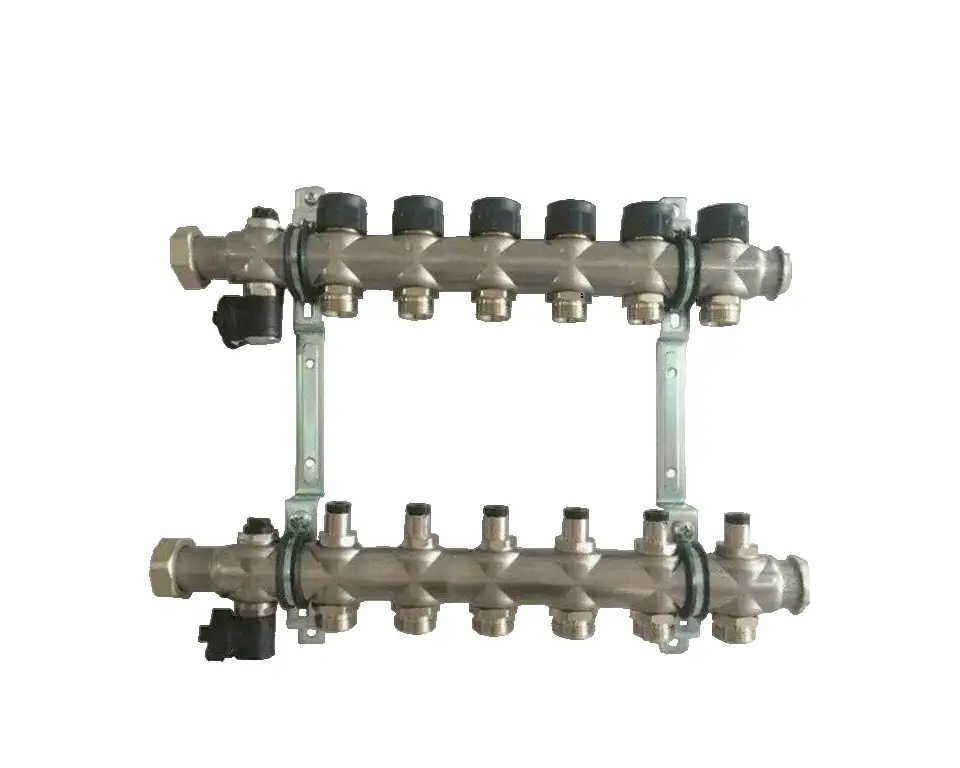

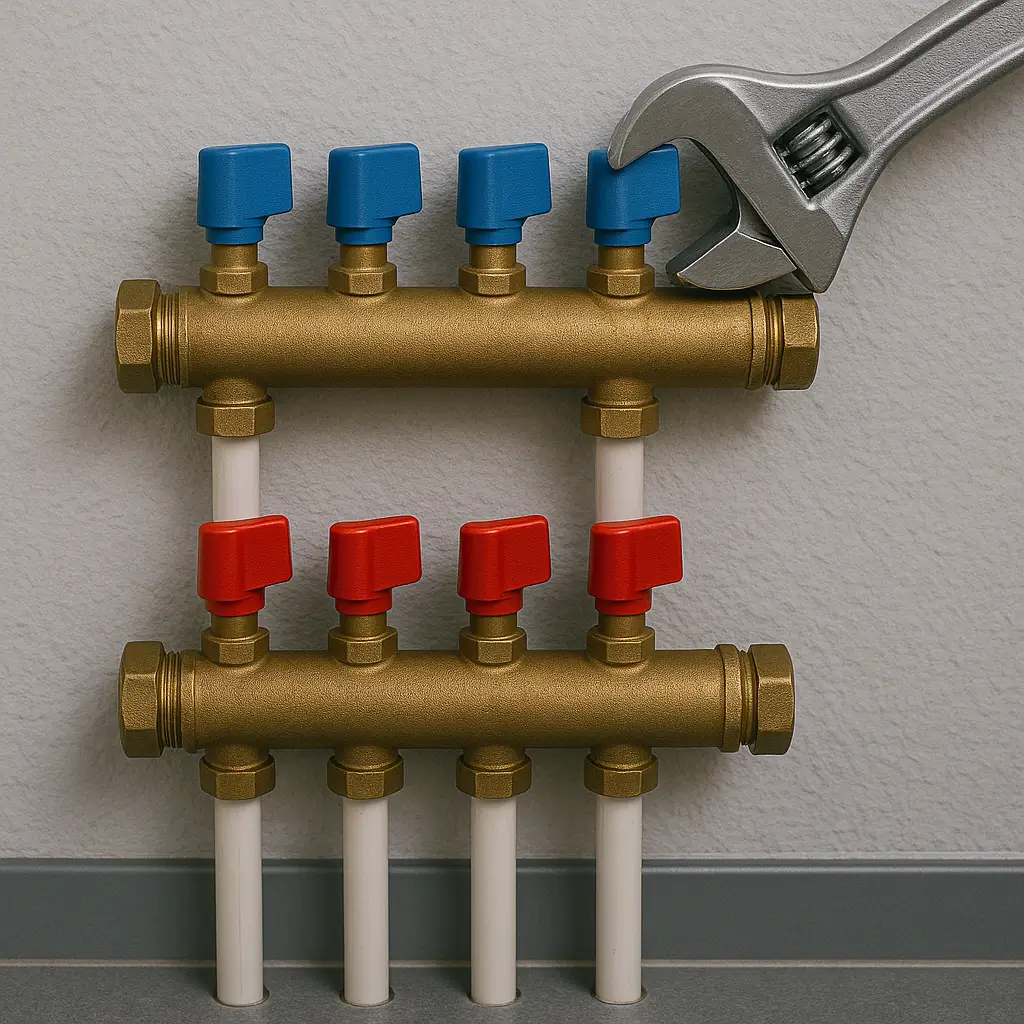

Монтаж гребенки отопления: подбор и установка под радиаторную разводку
Отопительный коллектор подбирают под число радиаторов и тип стояка. Разбираем, как считаем выходы, какой диаметр нужен панельному дому и какие материалы ставим на узел.
Как подобрать количество выходов гребенки

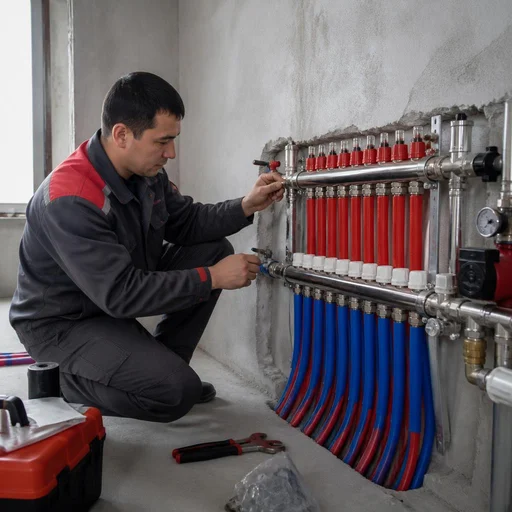

Мы считаем выходы по числу радиаторов плюс один резервный: для типовой трехкомнатной квартиры в Ташкенте это 5-6 выходов, для частного дома — 8-12. На объектах в Мирзо-Улугбекском и Юнусабадском районах чаще встречаются схемы на 6 и 8 контуров — под спальни, кухню, гостиную и санузел с полотенцесушителем. Если в проект закладывают теплый пол на первом этаже, к радиаторным контурам добавляют отдельную группу через смесительный узел. Наши специалисты подбирают количество выходов гребенки под объект после замера площади и подсчета теплопотерь по каждой комнате. Резервный выход дешевле добавить сразу при установке, чем потом менять весь коллектор: гребенки не наращивают секциями, меняют целиком, а вместе с ней перебирается вся разводка.
Диаметр гребенки под стояк панельного дома
Для панельных домов Ташкента мы чаще ставим гребенки 1″ или 1¼″ на входе — этого хватает на 6-8 радиаторов без просадки давления на дальних контурах. В сериях с нижним розливом и зауженным стояком ¾″ переход на коллектор 1″ делают через сгон, иначе пропускной способности не хватит на последнюю комнату. На объектах в Чиланзаре и Сергели, где стояки меняли при капремонте, встречаются вводы 32 мм — под них берут гребенку с входом 1¼″ и выходами ½″. Заниженный диаметр проявляется не сразу, а зимой: дальний радиатор греет слабее, и владельцы списывают это на «плохой стояк», хотя причина — узкое сечение коллектора, которое не пропускает расчетный расход теплоносителя. Специалисты Eco-Service подбирают диаметр гребенки под стояк панельного дома после проверки фактического прохода ввода и количества контуров.

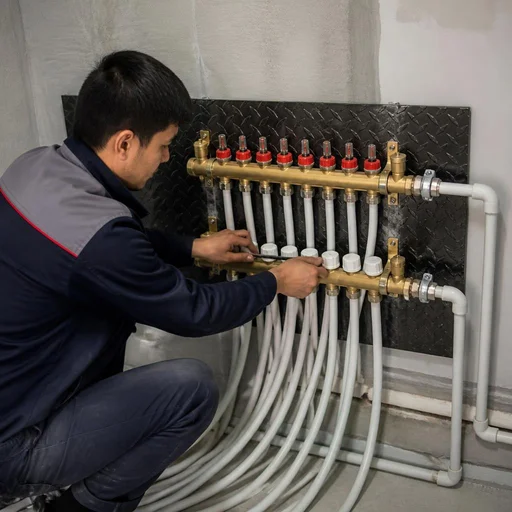

Латунь или нержавейка: что ставим и почему
| Материал | Где применяем | Особенность |
|---|---|---|
| Латунь | Квартиры, 4-8 контуров | Резьбовые выходы, ремонтопригодна |
| Нержавеющая сталь | Частные дома, 8-12 контуров | Держит давление до 10 бар |
| Полипропилен | Водоснабжение | На отоплении ведет при перепадах |
| Комбинированный узел | Реконструкция | Латунный коллектор на стальном кронштейне |
Латунные и нержавеющие гребенки закрывают почти весь спрос на отопление: латунь берут в квартиры под умеренный бюджет, нержавейку — в частные дома и системы с высоким давлением. Полипропиленовые коллекторы дешевле, но на отоплении их ведет при перепадах температуры — резьбовые соединения начинают сопливить уже на втором сезоне, и узел приходится перебирать. При подборе смотрите не только на материал корпуса, но и на тип выходов: под евроконус нужны одни фитинги, под резьбовые радиаторные пробки — другие, и переходники между ними съедают место в шкафу.
Этапы установки гребенки отопления

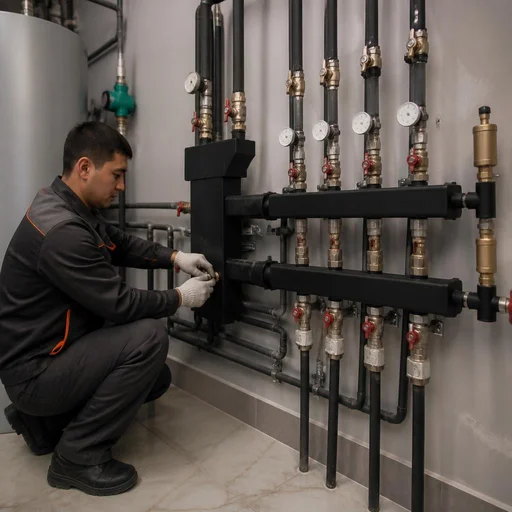

Установка гребенки отопления у нас идет в пять этапов: разметка и крепление коллектора, подключение к стояку, разводка контуров, обвязка автоматикой, опрессовка под давлением. Сначала выставляем узел по уровню в шкафу или нише и крепим на кронштейны с зазором для обслуживания. Затем врезаемся в стояк через шаровые краны и фильтр, ставим байпас, чтобы система работала при отключении коллектора. Разводку ведем к радиаторам, на каждом выходе — запорный вентиль и балансировочный клапан. Дальше обвязка автоматикой: термоголовки, расходомеры, при необходимости — насосно-смесительный узел. Опрессовка — не формальность: мы держим систему под давлением до приёмки, потому что скрытые в стене соединения после чистовой отделки вскрывать в разы дороже. Установка гребенки на объектах Eco-Service завершается фиксацией результата опрессовки в акте.
Что входит в монтаж гребенок под радиаторную разводку
Работы под радиаторную систему включают крепление коллектора, врезку в стояк, разводку по контурам, обвязку арматурой и опрессовку узла перед приёмкой. Крепеж подбирают под материал стены: в панельных домах Ташкента это анкерные шпильки, в кирпичных — дюбель-гвозди с упором в кладку. Врезка в стояк требует отключения стояка по графику управляющей компании, поэтому работы планируют на межотопительный период. Разводку ведут трубой 16 или 20 мм — под металлопластик и сшитый полиэтилен нужны разные фитинги, и переходники съедают место в шкафу. Обвязка включает шаровые краны, фильтр, балансировочные клапаны и, при необходимости, насосно-смесительный узел. Перед приёмкой узел держат под опрессовочным давлением — скрытые в стене соединения после чистовой отделки вскрывать дороже, чем проверить их сразу.
Монтаж гребенки водоснабжения: разводка ХВС и ГВС по точкам
Гребенка водоснабжения распределяет холодную и горячую воду по санузлам и точкам водоразбора без тройников в стенах. Разбираем, как планируем разводку, где размещаем коллекторный узел и как подключаем его к стояку.
Как планируется разводка по санузлам и точкам
Мы разводим воду от гребенки отдельной линией к каждой точке — смеситель, унитаз, стиральная машина, бойлер — без тройников в стене, чтобы давление не падало при одновременном открытии. В типовой квартире на два санузла выходит 8-12 линий: по 4-6 на холодную и горячую воду, каждая на своем выходе коллектора. Соединения выполняем на евроконусах или пресс-фитингах: евроконус удобнее для последующего ремонта крана, пресс надежнее в скрытой штробе под плиткой. Трассы ХВС и ГВС разводим параллельно с зазором не меньше 20 мм, чтобы горячая труба не грела холодную и на смесителе не было скачков температуры. Отдельная линия к каждой точке исключает «эффект холодного душа»: при включении воды на кухне напор в ванной не проседает.
Где разместить коллекторный шкаф

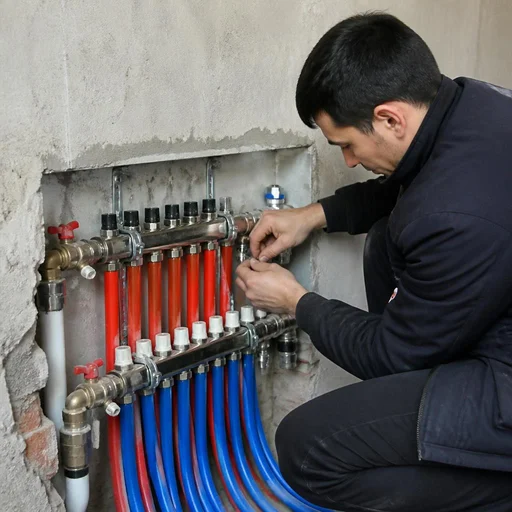

Коллекторный шкаф мы ставим в нишу или санузел с доступом для обслуживания: скрытая установка допустима, но люк должен открываться без демонтажа плитки. В новостройках под гребенку водоснабжения чаще всего уходит ниша 600×400×120 мм в санузле или коридоре у входа в ванную — этого хватает на коллектор ХВС и ГВС с запорными кранами и редукторами. Если ниши нет, шкаф выносим в гардеробную или на кухню под мойку, но не в глухую стену и не за натяжной потолок. Мы монтируем коллекторный шкаф для скрытой установки с ревизионным люком на магнитах или скрытой петле. Шкаф в глухой стене без ревизии — типовая ошибка: при первой же протечке приходится вскрывать отделку, чтобы добраться до клапанов.
Подключение гребенки водоснабжения к стояку
Подключение гребенки водоснабжения к стояку мы делаем через шаровые краны и фильтры на входе — это дает возможность отключить коллектор для обслуживания без слива всей системы. Врезку выполняем на резьбе или через пресс-тройник, в зависимости от материала трубы: в панельных домах чаще стоит сталь, в новых — полипропилен или сшитый полиэтилен. На входе ХВС и ГВС ставим магистральные фильтры грубой очистки 100 мкм и редуктор давления, если напор в стояке выше 4 бар. Обвязку собираем на разъемных соединениях — при замене картриджа или крана не придется резать трубу. На монтаж гребенки водоснабжения цена складывается из числа точек, материала труб и схемы врезки; фильтр перед гребенкой продлевает жизнь картриджам смесителей, потому что без него песок из городской воды забивает аэраторы за пару месяцев.

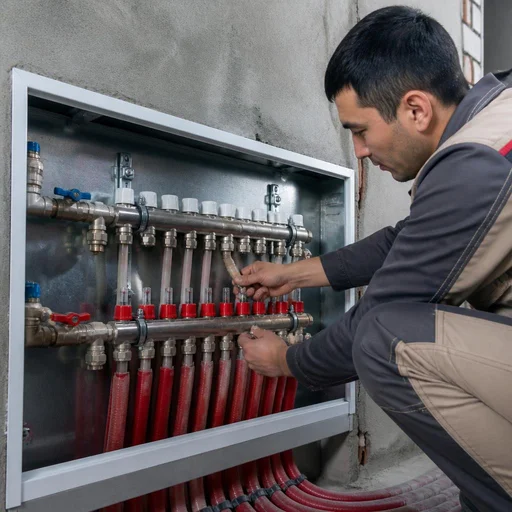

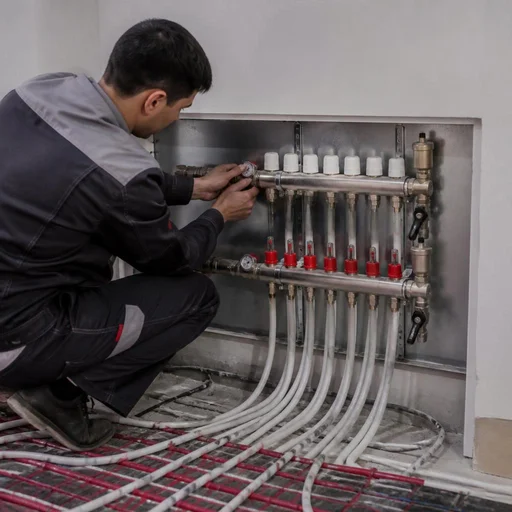

Сборка гребенки теплого пола: расходомеры, смесительный узел, балансировка
Гребенка теплого пола — самый сложный узел в системе: здесь важны расходомеры, смесительный узел и правильная балансировка контуров. Разбираем каждый элемент по порядку.

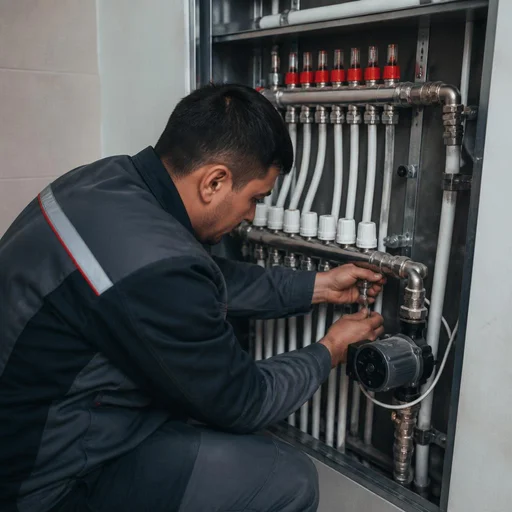

Зачем нужен насосно-смесительный узел

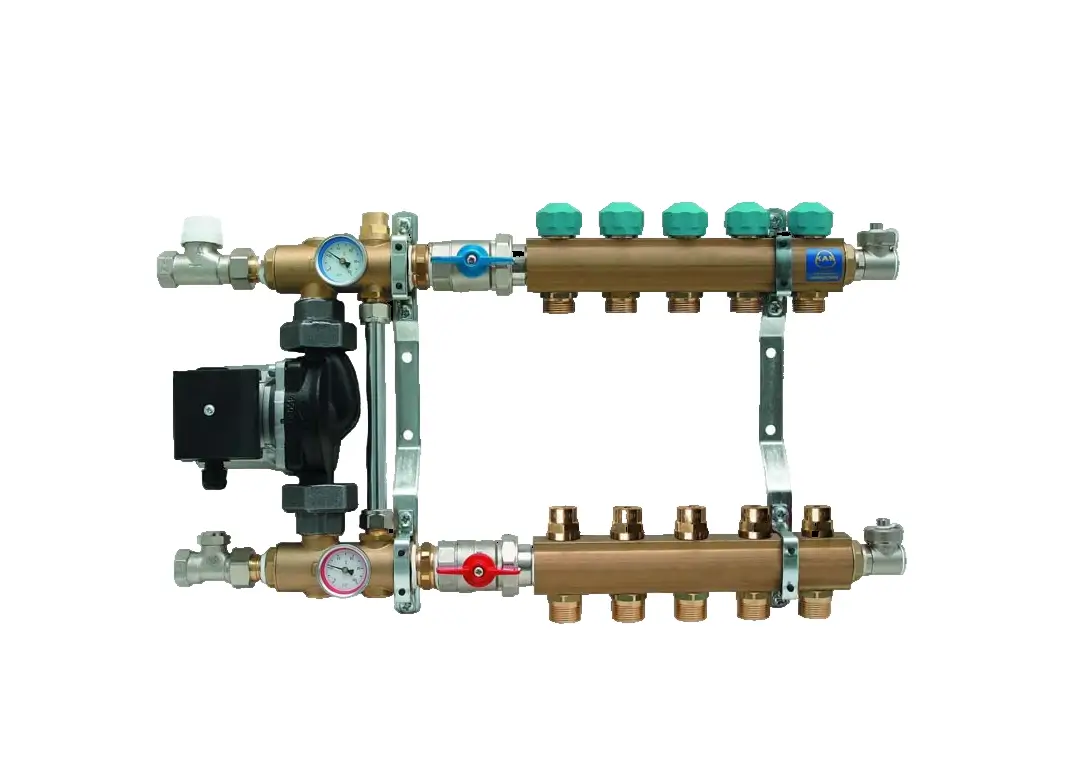

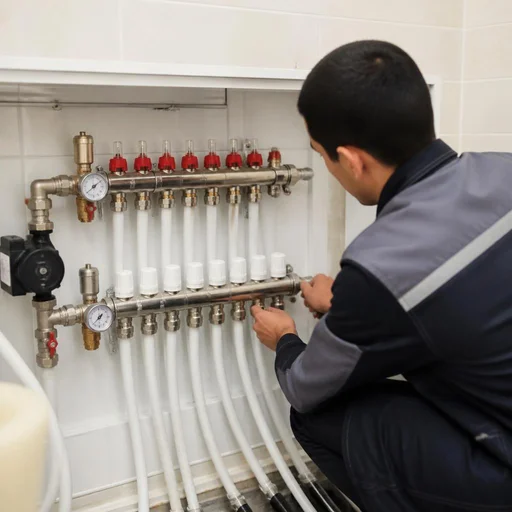

Насосно-смесительный узел подмешивает обратку в подачу, чтобы держать в контурах теплого пола безопасную температуру — без него стяжка и трубы работают на пределе. Узел собирается на трехходовом клапане с термоголовкой, циркуляционном насосе и байпасе: насос гоняет теплоноситель по петлям, клапан дозирует горячую воду из котла, а обратка из пола возвращается в контур. Для петель подачу держат в диапазоне 35-45 °C, тогда как от котла приходит 70-80 °C — разницу снимает именно подмес. Через Eco-Service собирают насосно-смесительный узел под конкретную площадь: на 60-80 м² ставят узел с насосом 25/6, на 120-150 м² — 25/7 с большим расходом. Температуру подачи в контуры подбирают под тип покрытия: под плитку можно выше, под ламинат — ниже, иначе покрытие деформируется.

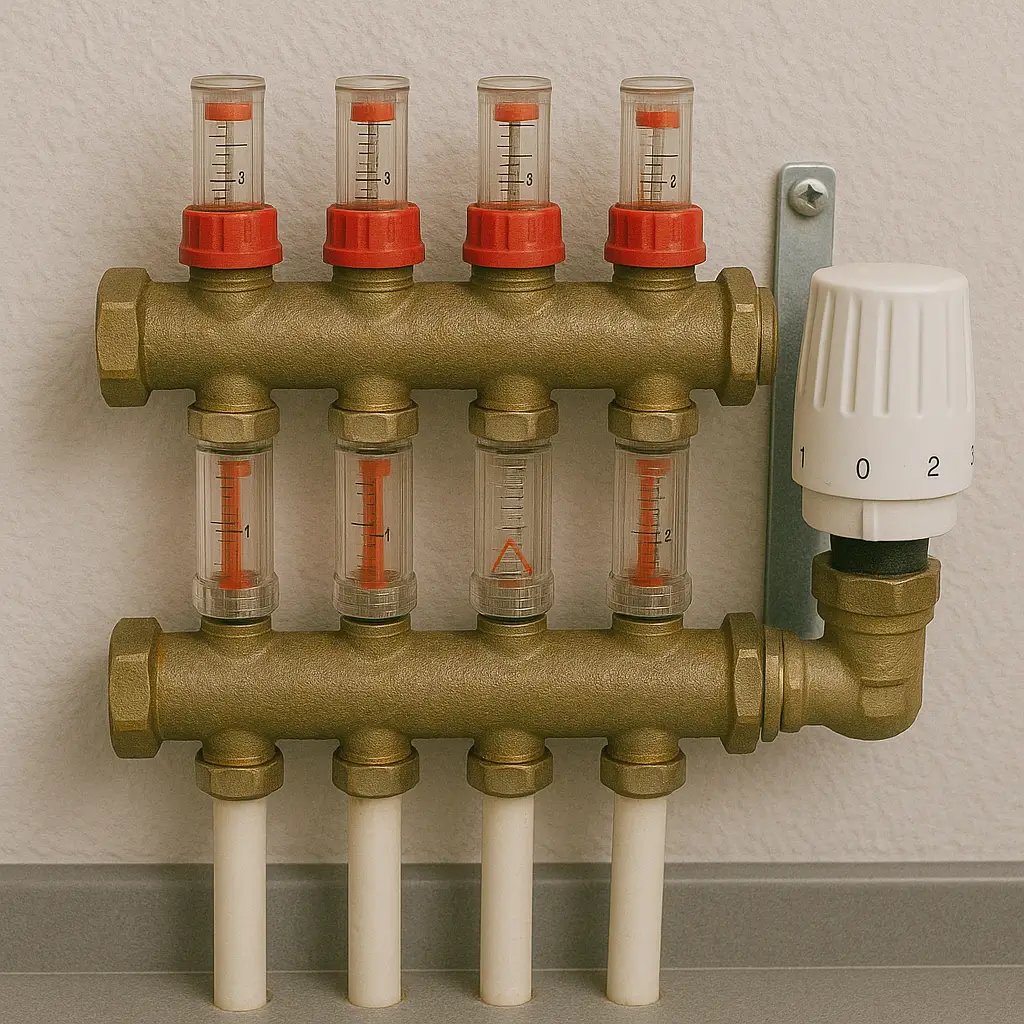

Расходомеры и балансировка контуров
Мы ставим расходомеры на каждый контур и балансируем их по фактическому расходу: короткие петли прижимаем, длинные открываем — тогда пол прогревается равномерно по всей площади. Расходомер — это стеклянная колба со шкалой 0,5-4 л/мин и поплавком: по нему видно фактический расход теплоносителя в каждой петле, а не расчетный. Балансировка нужна потому, что петли разной длины: контур на 40 м и контур на 90 м при одинаковом открытии клапана получают разный расход, и короткая петля съедает большую часть тепла. Eco-Service устанавливает расходомеры на контуры теплого пола и настраивает их после запуска системы, когда теплоноситель уже прогрет. Без балансировки самая короткая петля забирает большую часть теплоносителя, а дальняя комната остается холодной — и владелец крутит термостат на максимум, перегревая остальное.
Сервоприводы и термостатический клапан: автоматика контуров
- Термостатический клапан: ставится на подающей гребенке и держит температуру теплоносителя в контурах на заданном уровне, подмешивая обратку.
- Сервопривод: накручивается на балансировочный клапан контура и перекрывает петлю по команде комнатного термостата, когда в помещении достигнута нужная температура.
- Комнатный термостат: программируемый прибор на стене, который задает режим по часам — например, ночью ниже, утром выше, — и передает сигнал сервоприводам.
Сравнение узлов для отопления, водоснабжения и теплого пола
| Тип системы | Ключевые комплектующие | Что регулирует |
|---|---|---|
| Гребенка для отопления | Балансировочные клапаны, воздухоотводчики | Расход по радиаторам, сброс воздуха |
| Гребенка для водоснабжения | Шаровые краны, фильтры, счетчики | Подачу ХВС и ГВС по точкам |
| Гребенка для теплого пола | Расходомеры, насосно-смесительный узел, сервоприводы | Расход по петлям, температуру подачи |
Универсальной гребенки «на все системы» не существует: комплектация подбирается под задачу, и попытка сэкономить на этом приводит к переделке узла. Eco-Service комплектует гребенки под тип системы — от радиаторной разводки до петель теплого пола с автоматикой. Сборку гребенок в Ташкенте ведут с фиксацией состава узла до начала работ: чем больше петель и приборов автоматики, тем выше итоговая смета, поэтому комплектацию согласуют заранее. Клиенты часто формулируют запрос как монтаж гребенки теплого пола цена — и это точное описание того, что мы считаем: сборку узла, установку расходомеров, подключение сервоприводов и пусконаладку контуров. Стоимость зависит от числа петель, типа насосно-смесительного узла и количества приборов автоматики, а не от площади помещения напрямую.

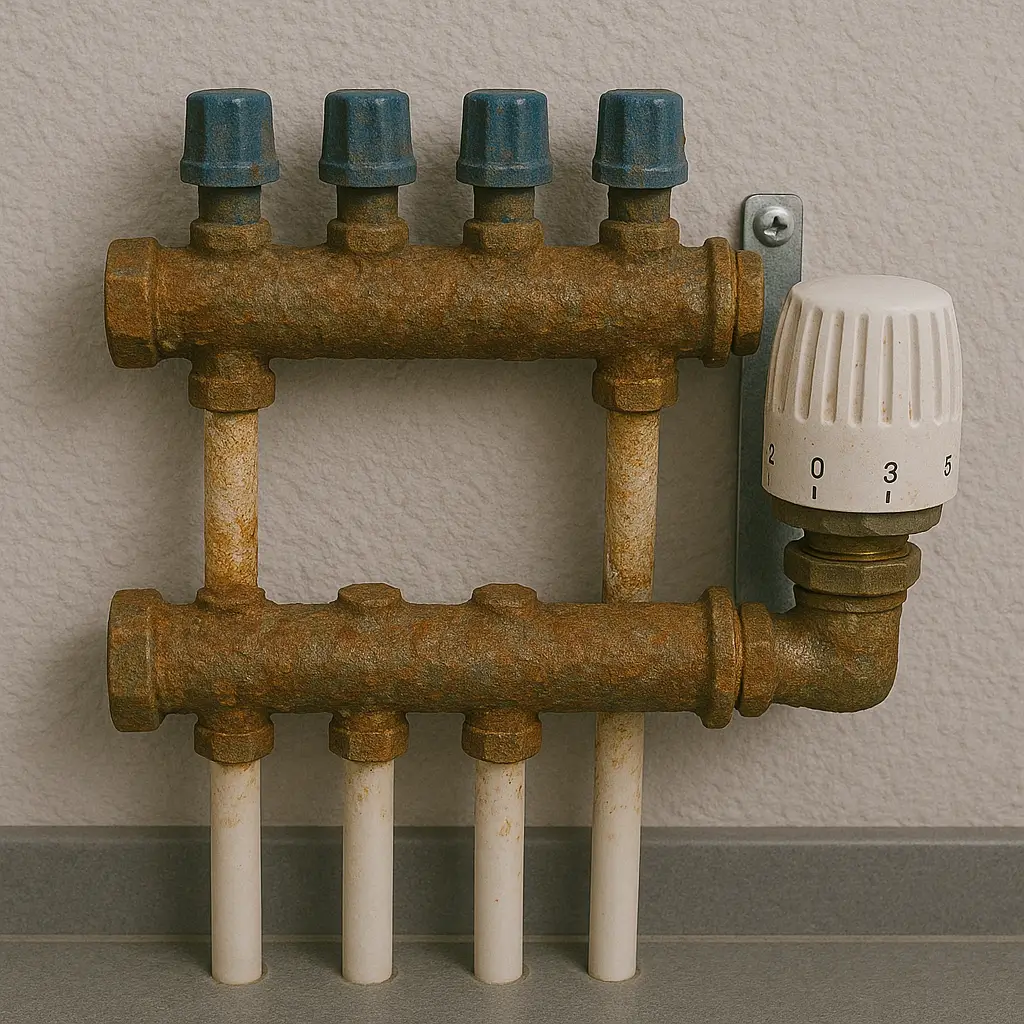

Типичные ошибки при монтаже гребенок и как их избежать
Часть проблем с гребенками — следствие ошибок установки, а не дефекта оборудования. Разбираем самые частые: завоздушивание, разбалансировку и промахи в подборе, из-за которых система работает не на расчетном режиме.
Завоздушивание и шум в трубах
Шум в трубах и слабый прогрев дальних приборов чаще всего означают завоздушивание: воздух скапливается в верхней точке контура и перекрывает проход теплоносителя. Насос при этом гудит ровнее обычного, а разница температур между подачей и обраткой растет до 15-20 градусов — по этим двум признакам неисправность видна без разбора узла. Автоматический воздухоотводчик в верхней точке гребенки снимает проблему на старте: он стравливает воздух при заполнении и после каждого слива системы. Без него воздух удаляют вручную через краны Маевского, и после планового отключения стояка процедуру повторяют заново. При установке выводите воздухоотводчик в самой высокой точке узла — на нижней гребенке он бесполезен, воздушная пробка там не образуется.

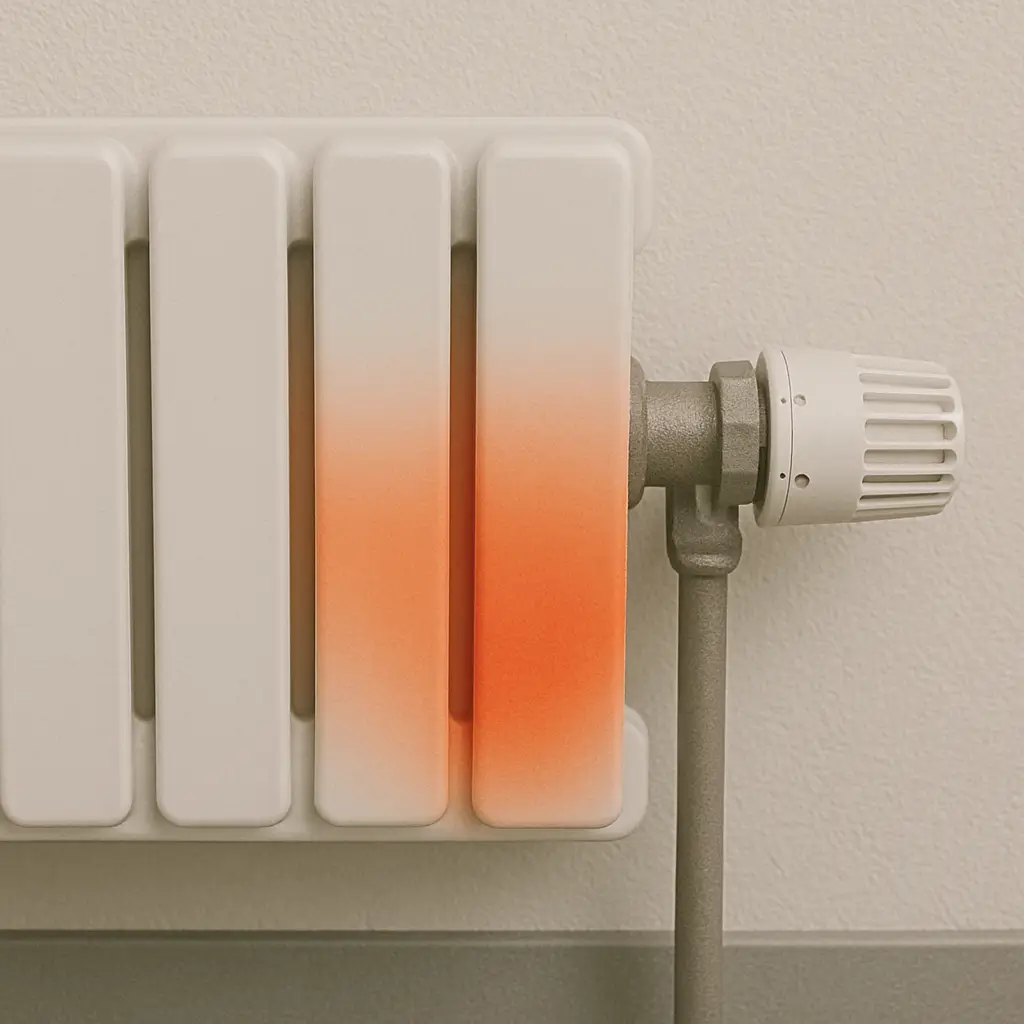

Неравномерный прогрев из-за отсутствия балансировки
Если один контур теплого пола греет сильнее остальных, причина — отсутствие балансировки: расход теплоносителя между петлями не выровнен. Петля с наименьшим гидравлическим сопротивлением — обычно самая короткая — забирает основную часть потока, а длинные контуры недополучают тепло и прогреваются с задержкой в 30-40 минут. Выравнивают расход расходомерами на подающей гребенке: замеряют литры в минуту по каждой петле и подкручивают клапаны до расчетных значений — для контуров 60-80 метров это ориентировочно 1,5-2 литра в минуту. Балансировку делают по расходомерам, а не «на глаз»: без замеров настройка превращается в перебор положений клапанов, и результат нестабилен — после смены уличной температуры перекос возвращается.
Ошибки при выборе диаметра и количества выходов
- Диаметр под стояк: коллектор 3/4 дюйма на стояке 1 дюйм душит поток, скорость теплоносителя растет, появляется гул в трубах.
- Число выходов: гребенку берут ровно по числу контуров без запаса — позже добавить радиатор или петлю уже некуда.
- Пропускная способность: узел на 6 выходов ставят на 10 контуров с расчетом «продавит» — на дальних петлях расход падает вдвое.
- Пересчет после установки: узел меняют целиком, поэтому подбор делают до закупки — по числу контуров и типу стояка.
Гарантия, сроки и приёмка работ по монтажу гребенок
После сборки узла важно, кто отвечает за соединения и как принимается работа. Разбираем гарантийные обязательства, опрессовку как форму приёмки и реальные сроки выезда.
Гарантия 2 года на монтаж и подключение
Eco-Service даёт гарантию 2 года на монтаж и подключение гребенки — включая резьбовые соединения, обвязку и опрессовку узла. Обязательства покрывают и коллекторный шкаф, и места врезки в стояк: если через полгода потечёт американка на подаче или сорвёт резьбу на выходе, выезд и устранение идут за счёт сервиса. Условие одно — узел не разбирали сторонние мастера и не меняли комплектующие без согласования. В нашей практике стоимость работ не влияет на срок гарантии: и базовая сборка, и расширенный узел с расходомерами закрыты одинаково. Если узел разбирали сторонние мастера или меняли комплектующие, обязательства по соединениям снимаются — поэтому сохраняйте акт приёмки и чек на арматуру.

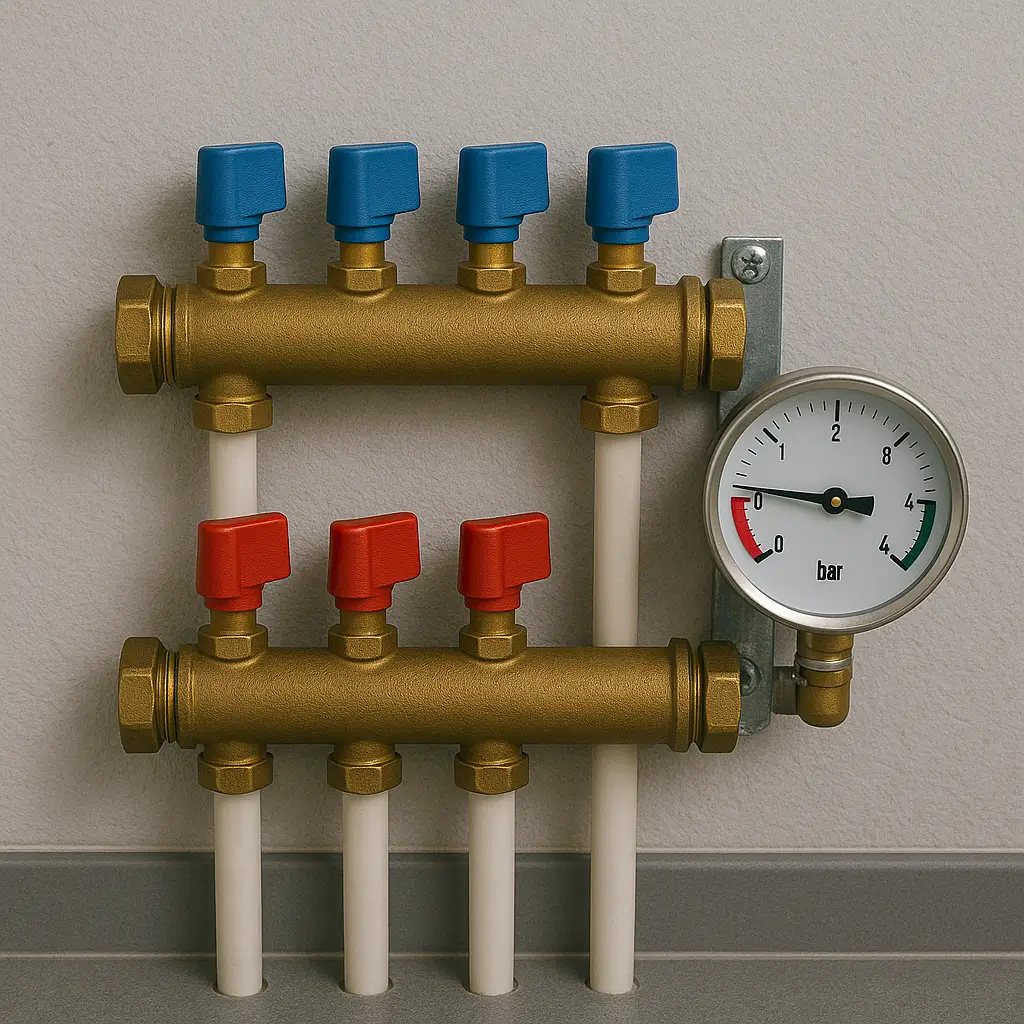

Опрессовка как приёмка работ
Мы сдаём узел после опрессовки: система держится под давлением, и только после этого работа считается принятой — до чистовой отделки. Гребенку отопления испытываем при полуторном рабочем давлении, водоснабжение — при давлении в стояке с выдержкой не менее часа; манометр на подающем коллекторе показывает падение, если где-то недотянута футорка или подсекает прокладка. Опрессовку делают до заливки стяжки и укладки плитки: если проверить узел после отделки, любая протечка обернётся вскрытием покрытия. Стоимость сборки не влияет на срок гарантии: и базовая сборка, и расширенный узел с расходомерами закрыты одинаково. Фиксируйте результат опрессовки в акте — это ваш аргумент, если протечка проявится на гарантийном сроке.
Сроки монтажа и выезд по районам Ташкента
Типовой монтаж гребенки в квартире занимает один рабочий день; выезжаем по районам Ташкента — Чиланзар, Юнусабад, Мирзо-Улугбек и другим. Сборка узла на 4-8 выходов с обвязкой и опрессовкой укладывается в 6-8 часов, подключение к стояку добавляет ещё 1-2 часа. Срок зависит от готовности штроб и стяжки: если разводка уже подготовлена, монтаж и опрессовка укладываются в день, иначе добавляется этап подготовки. Собственный сервисный центр в Ташкенте закрывает приём и диагностику на месте — не нужно везти арматуру в другой город. Планируйте монтаж до чистовой отделки: перенос на этап после укладки плитки удлиняет работы в 2-3 раза из-за вскрытия покрытия.
Заключение
Монтаж гребенок — работа, где цена ошибки видна не сразу, а через сезон: перекос давления, холодные контуры, размороженный узел. Ниже — короткая выжимка, которую стоит держать в голове до закупки комплектующих и до старта штробления стен.
Главные выводы
- Тип системы диктует комплектацию: отопление, водоснабжение и теплый пол требуют разной арматуры, и универсального узла «на всё» не существует.
- Расчёт до закупки: количество выходов и диаметр определяют заранее, потому что коллектор не наращивают секциями — его меняют целиком вместе с обвязкой.
- Теплый пол без автоматики не работает: расходомеры, смесительный узел и балансировка контуров — обязательный минимум, иначе дальние петли остаются холодными.
- Опрессовка до чистовой отделки: только она показывает герметичность без вскрытия стяжки и плитки — после укладки покрытия проверить стыки уже нечем.
- Гарантия на монтаж и подключение — 2 года при соблюдении условий эксплуатации, давления в системе и качества теплоносителя.
- Документация и паспорт узла: сохраняйте схему разводки и чеки на арматуру — без них гарантийный случай сложно подтвердить, а ремонт усложняется.
