Что такое распределительная коробка и зачем она нужна в квартире

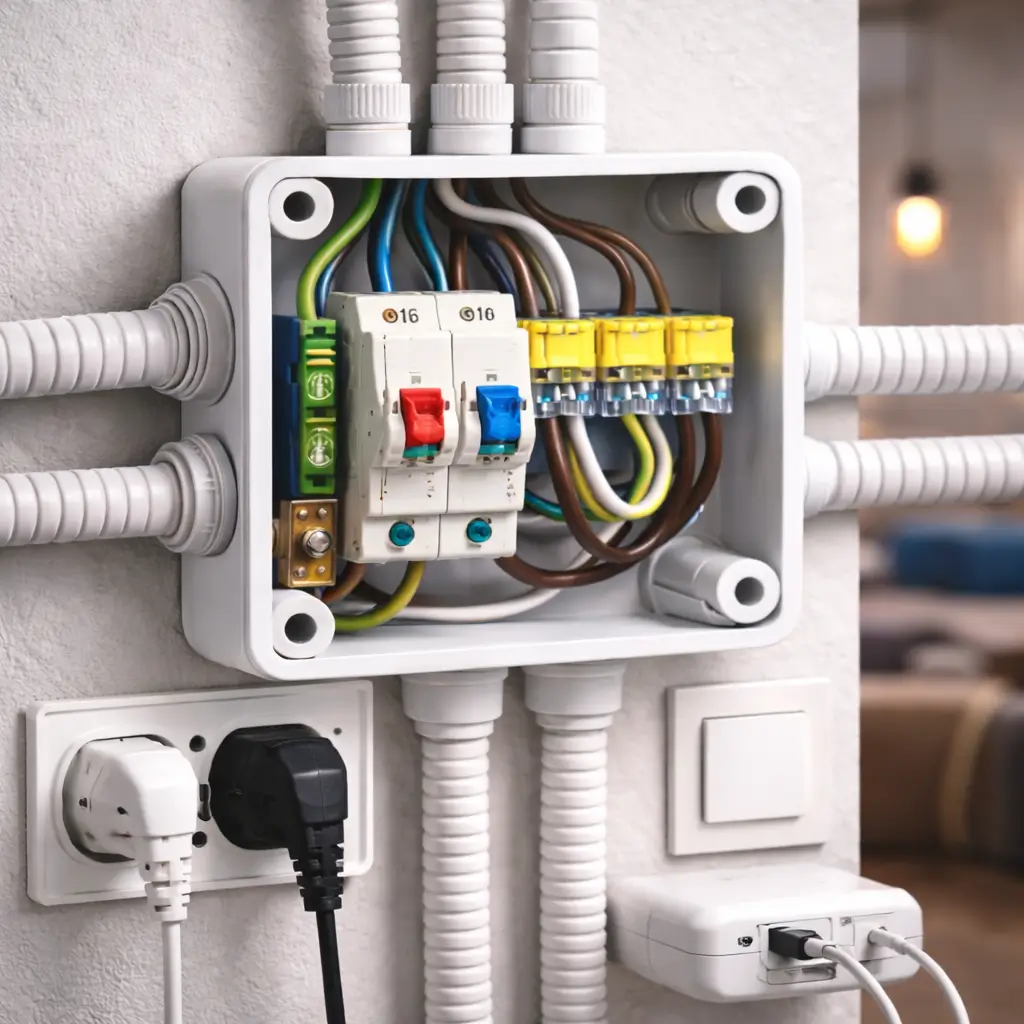

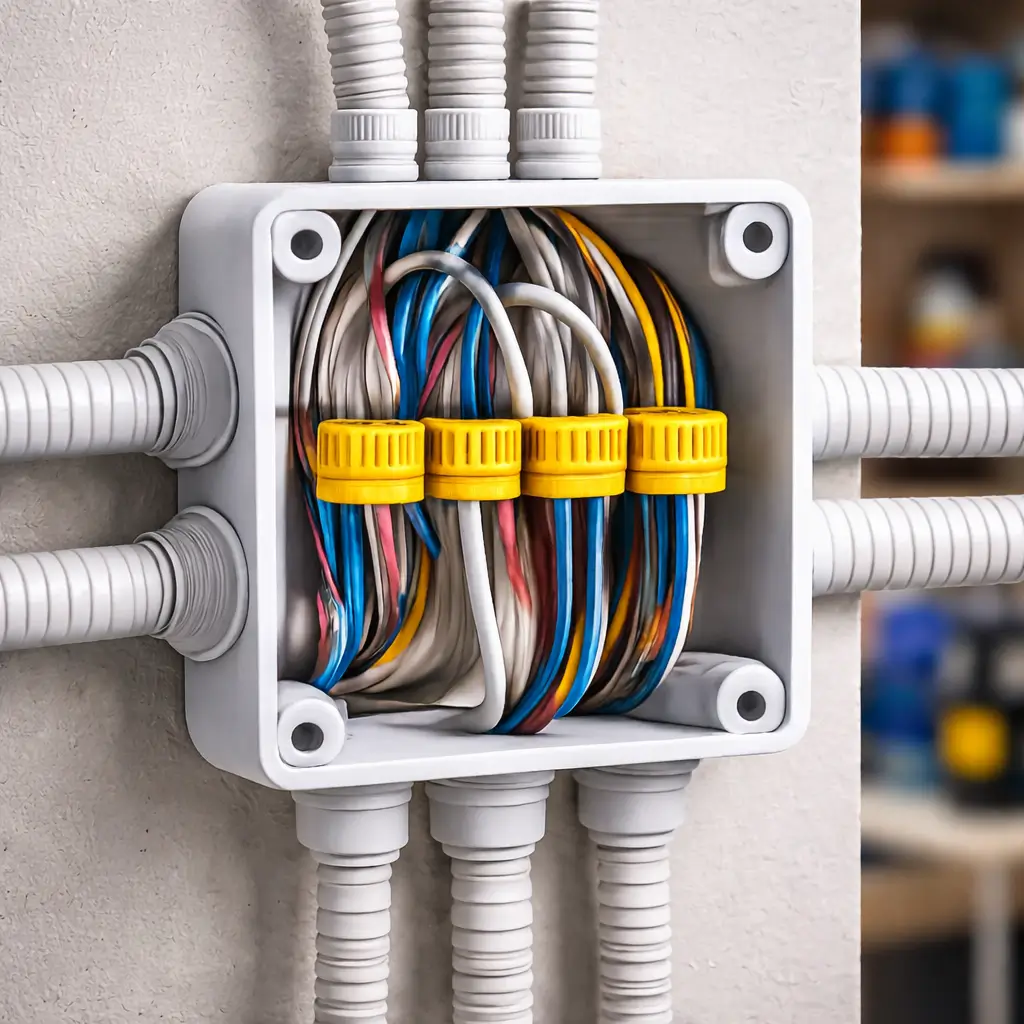

Распределительная коробка — узел, где магистральный кабель разветвляется на группы проводки. Без неё разводка по комнатам превращается в пучок отдельных линий от щитка, а ревизия любого контакта требует вскрытия отделки.
Назначение распаечной коробки в схеме электропроводки
Распределительная коробка — это узел, в котором магистральный кабель разветвляется на группы: свет, розетки, отдельные линии. От щитка идёт один ввод, а внутри узла он расходится на три-пять направлений — кухню, спальню, санузел, коридор; каждое защищено своим автоматом на 10, 16 или 25 ампер. Именно здесь, а не у розетки, выполняется соединение меди с медью через клеммники Wago, гильзы или пайку — от качества этого контакта зависит, будет ли греться линия. Если убрать коробку, каждое ответвление придётся тянуть отдельным кабелем от щитка: расход провода вырастает в 2-3 раза, а найти обрыв или слабый контакт без демонтажа стен становится почти невозможно.
Где ставят коробку: потолок, стена, под штукатурку

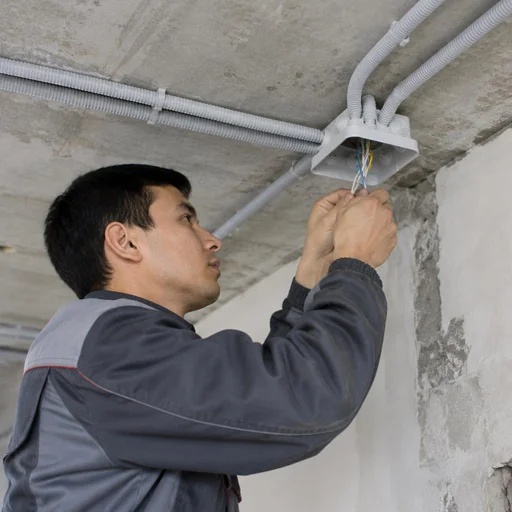

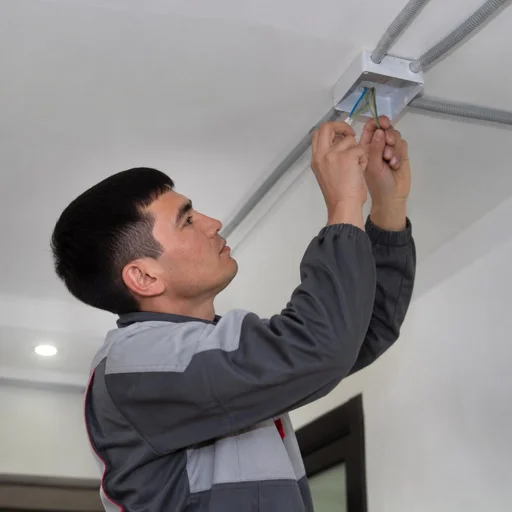

- Потолок: классическое место в панельных домах Ташкента — узел крепят к плите до заливки стяжки или монтажа натяжного полотна.
- Стена на высоте 2,2-2,5 м: удобный уровень для ревизии, доступ не перекрывают шкафы и мебель.
- Скрытая в штукатурке: коробку утапливают в стену заподлицо, крышка остаётся съёмной — так делают в новостройках.
- В нише или за фальшстеной: вариант для коридоров и санузлов, где важна эстетика.
- У самого щитка: когда линия короткая и промежуточный узел не нужен.
Чем отличается распред коробка от распаечной
Это одно и то же устройство: «распред» — сокращение от «распределительная», «распаечная» — от слова «распайка» проводов внутри. Оба названия описывают один узел: корпус с клеммной колодкой, где магистраль разводится по группам и соединяется скруткой, пайкой или клеммниками Wago. В объявлениях и прайсах Ташкента встречаются оба варианта — монтаж распаечной коробки и монтаж распределительной коробки означают одну услугу, поэтому при заказе уточняйте у мастера, что речь об одной и той же работе, чтобы не платить дважды за одно действие. Установка распред коробки — термин из той же группы: сокращённая форма, которую электрики используют в переписке и заявках. Клиенты в поиске набирают и полный вариант — установка распределительной коробки — и попадают на ту же услугу, только формулировка длиннее на четыре слова.
Виды коробок и проводки: что подходит для квартиры и дома
Выбор коробки зависит от того, скрытая проводка или открытая, из чего сделана стена и какая нагрузка ложится на группы. Разбираем три сценария: бетон и кирпич, наружный монтаж и классификацию по материалу с IP.
Коробка для скрытой проводки: под штукатурку и в бетон
Мы ставим коробки для скрытой проводки в бетон и кирпич через коронку и перфоратор, посадка — на алебастр или гипсовый раствор. Диаметр коронки подбираем под типоразмер изделия: под стандартную круглую коробку идёт 68 мм, под две группы рядом — 80 мм, при штроблении под блок из трёх секций берём 100 мм. В бетоне сверлим на глубину 45–50 мм, в кирпиче — 40 мм, иначе рыхлая кладка крошится по краю отверстия. В панельных домах Ташкента серии 1-464 арматура идёт сеткой с шагом 100 мм, поэтому точку выбираем по прибору, а не наугад. Клиенты часто формулируют запрос как установка распаечной коробки цена — и мастер сразу понимает, что нужен и подрозетник, и посадка в стену. В бетоне глубина посадки критична: если коробка утоплена слишком глубоко, крышка не закроется заподлицо со штукатуркой, и её придётся выравнивать заново.

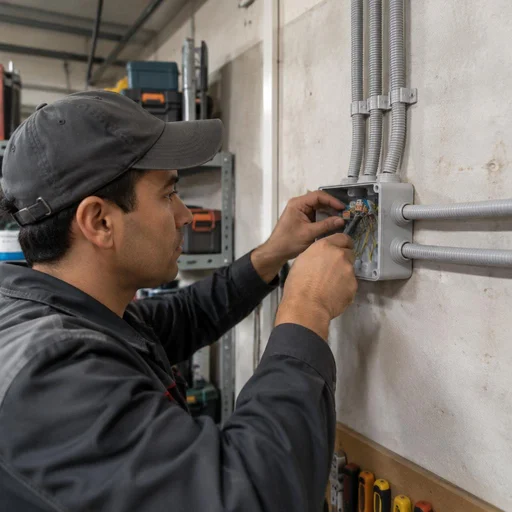

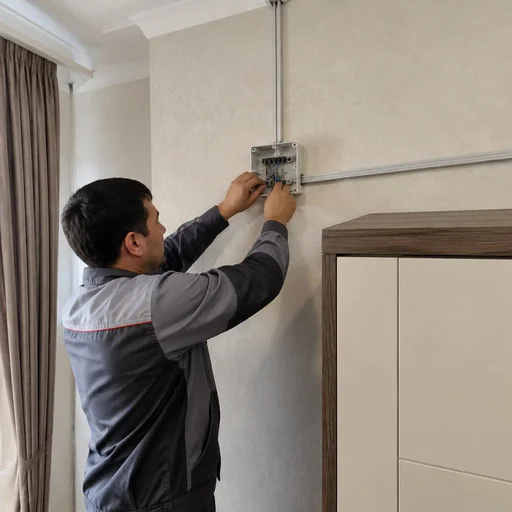

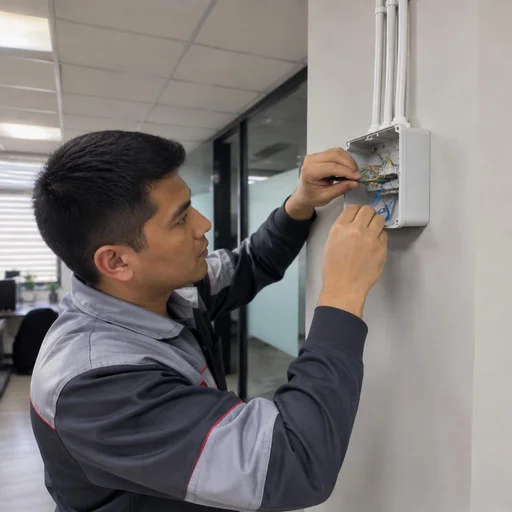

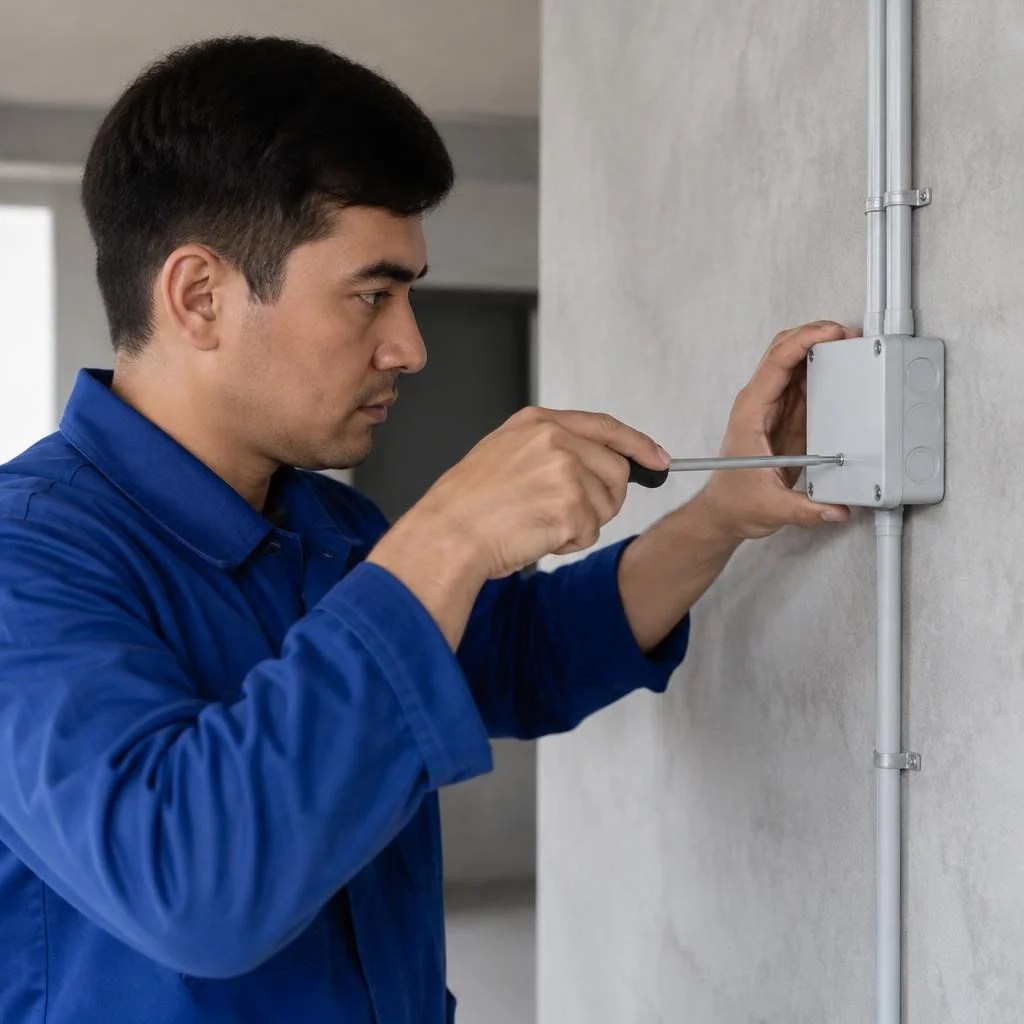

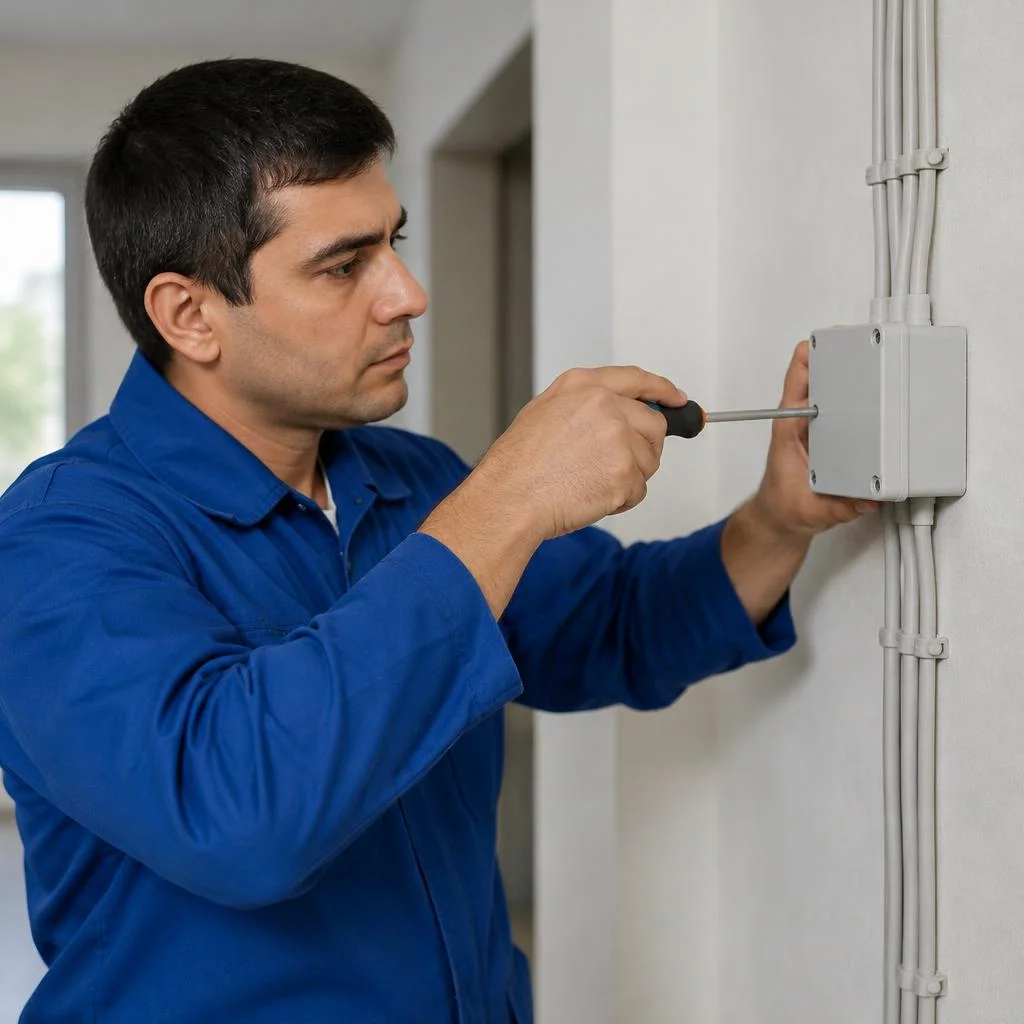

Коробка для открытой проводки: когда нужна и как выглядит

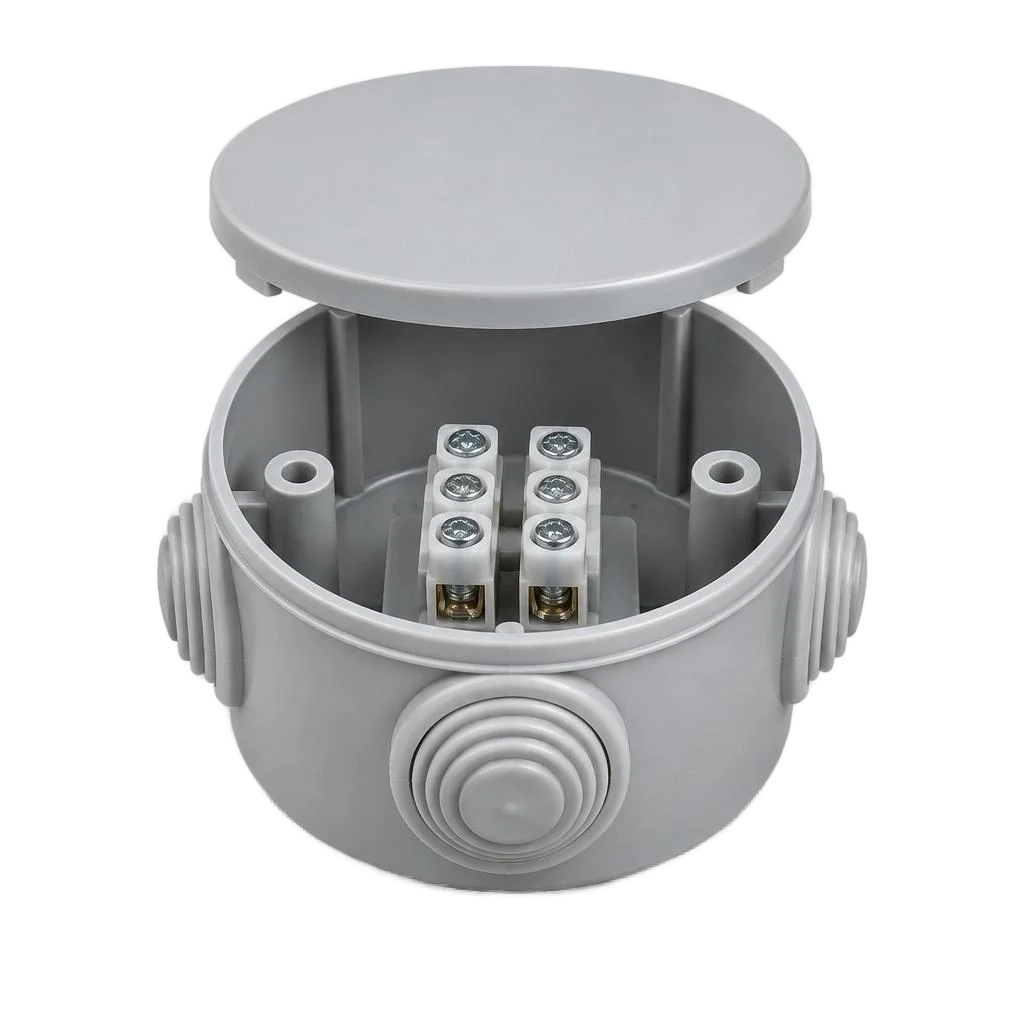

Открытую коробку мы монтируем на стену при наружной проводке — в деревянных домах, на дачах и в подсобных помещениях. Корпус идёт с четырьмя-шестью вводами под кабель 3×2,5 и 3×1,5, крышка снимается на защёлке или двух винтах, крепление — на два самореза по дереву либо дюбель-гвозди 6×40 в кирпич. В деревянных строениях под Ташкентом (Чирчик, Газалкент) мы дополнительно прокладываем кабель в металлорукаве или гофре с металлической оплёткой — открытая пластиковая коробка без этого не даёт нужного класса защиты. Стандартный размер наружной коробки — 100×100×50 мм, под восемь групп берём 150×110×70 мм. Для открытой проводки берите коробку с IP не ниже 44: в неотапливаемых помещениях конденсат оседает на стенках и без защиты вызывает окисление клемм.
Сравнение коробок по материалу, IP и назначению
| Тип коробки | Материал | IP | Где применяется |
|---|---|---|---|
| Под штукатурку | пластик | IP20 | квартиры, офисы |
| Наружная | пластик | IP44-IP65 | дачи, подсобки |
| Металлическая | сталь | IP20-IP44 | производство, дерево |
| Под гипсокартон | пластик | IP20 | перегородки, потолки |
Пластик берут для квартир, металл — для помещений с повышенными требованиями к пожарной безопасности; IP выбирают по влажности. Под гипсокартон идут коробки с прижимными лапками: они фиксируются в листе 12,5 мм без закладной, но под две и более групп нужна перемычка между секциями. Металлические модели на объектах с деревянными конструкциями монтируют с обязательным заземлением корпуса — отдельным проводником 2,5 мм² к шине PE. Не путайте IP коробки с IP всего узла: даже IP65-коробка не спасёт, если кабель входит через незагерметизированный ввод.
Что уточняют перед заказом
- Тип стены: бетон, кирпич или гипсокартон определяют способ посадки — коронка, штроба или прижимные лапки.
- Число групп: до трёх хватает круглой коробки 68 мм, от четырёх — блок с перемычкой.
- Способ соединения: клеммники Wago под медь, гильзы или пайка под алюминий старого фонда.
- Смета: монтаж распределительной коробки цена зависит от объёма штробления и числа групп, а не от стоимости изделия.
- Замена узла: монтаж распаечной коробки цена при демонтаже старого узла считается отдельно — чистка штробы и переподключение занимают больше времени, чем первичный монтаж.
- Точный расчёт: монтаж распаечной коробки цена подтверждается мастером после осмотра — по фото итог не назвать без погрешности в 20-30%.
Как проходит монтаж распред коробки: этапы работ
Показываем полный цикл — от разметки точки по схеме до проверки узла под нагрузкой. Так заказчик видит, из чего складывается каждая операция и за что он платит мастеру.

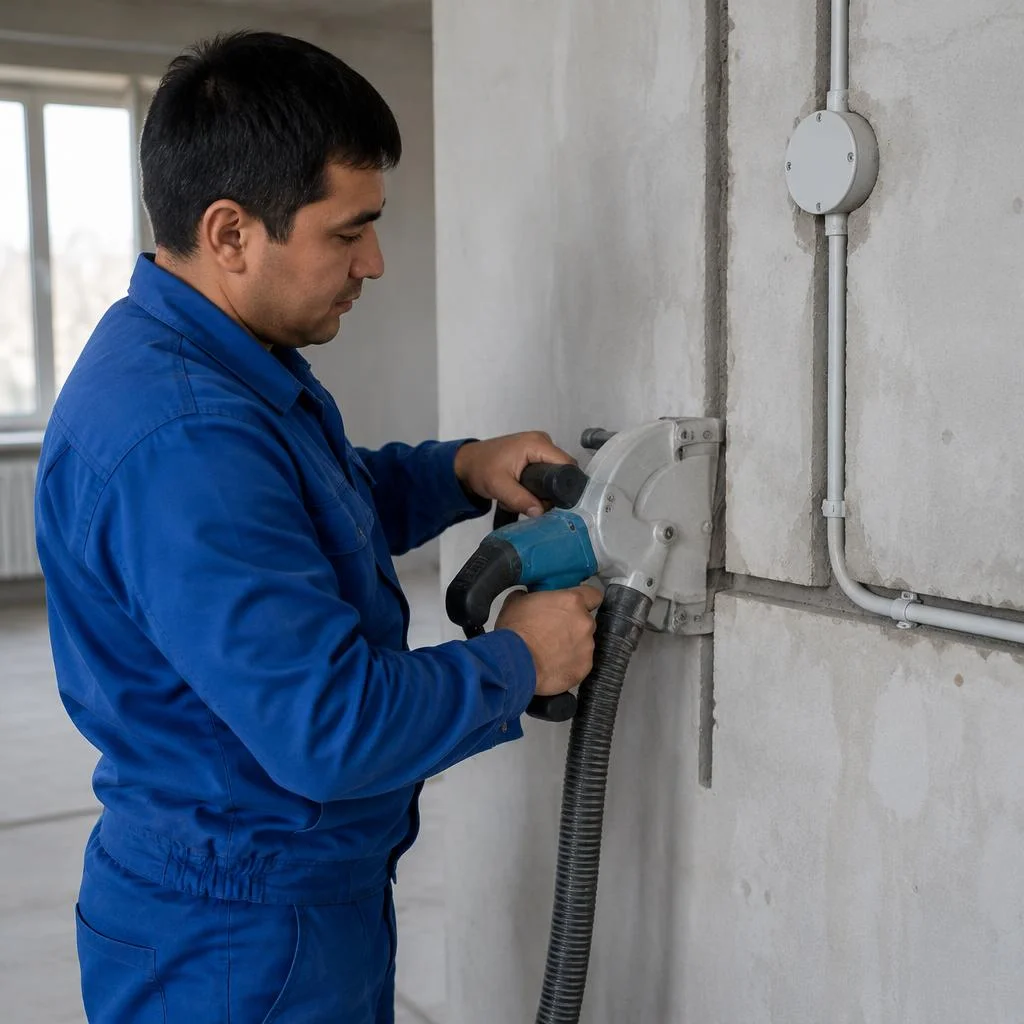

Разметка и штробление под коробку
Мы размечаем точку по схеме проводки, штробим канал под кабель и высверливаем гнездо коронкой нужного диаметра. В панельных домах Ташкента — Чиланзар, Юнусабад, Сергели — стены несущие, поэтому глубину канала держим в пределах, допустимых для железобетона, и ведём трассу строго вертикально. Перфоратор с буром по бетону и алмазная коронка на 68 или 80 мм дают ровную кромку без скола штукатурки, а пылеудаление через строительный пылесос оставляет подъезд и квартиру чистыми. Установка распред коробки начинается именно с этой операции: без точной разметки и ровного гнезда корпус не сядет заподлицо. Eco-Service при штроблении сначала проверяет стену детектором скрытой проводки — попадание в чужой кабель обходится дороже самой работы. Горизонтальные штробы длиннее 3 м в панели запрещены, поэтому длинную трассу ведут по потолку или вдоль вертикали — это и есть причина, по которой коробку часто смещают от изначальной схемы.

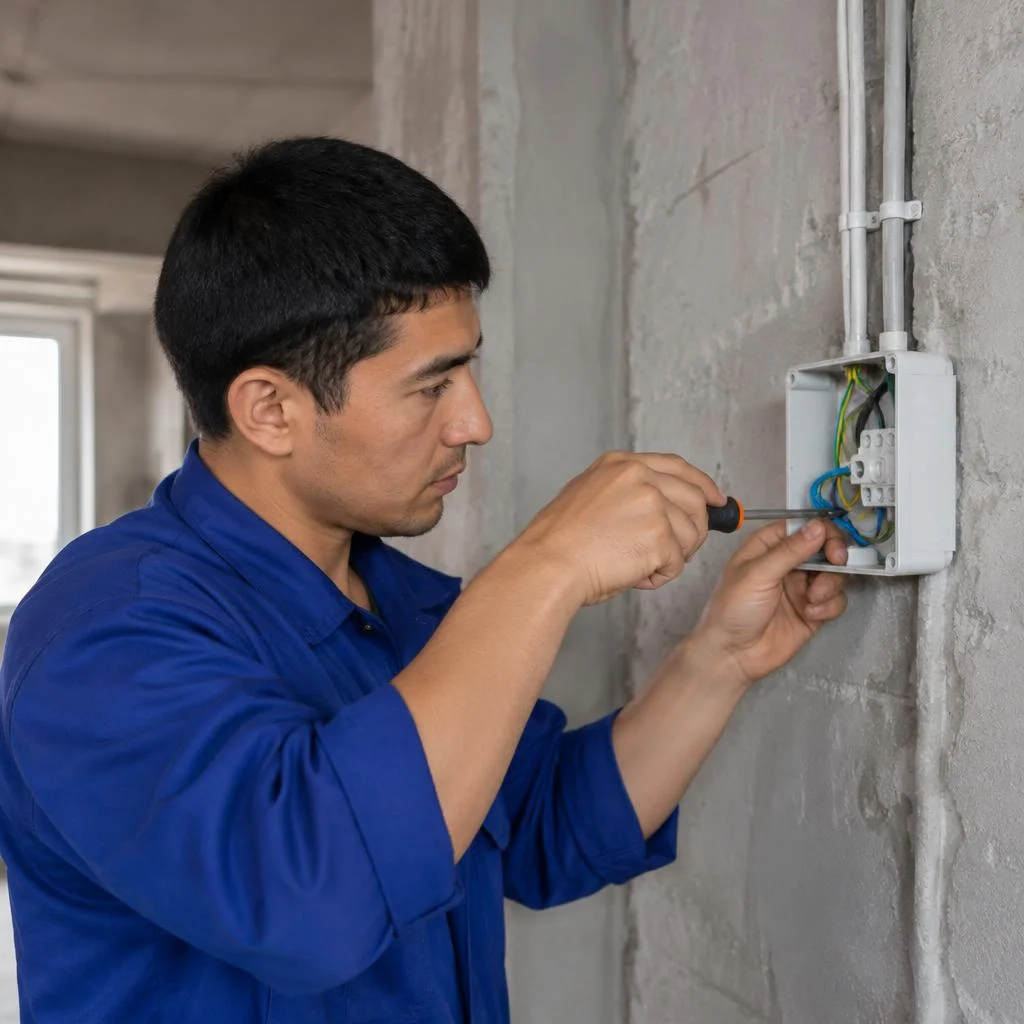

Монтаж распределительной коробки в стену
Мы выполняем посадку распределительной коробки в стену на раствор и выставляем заподлицо с плоскостью отделки. Гипсовый раствор схватывается за 15-20 минут, поэтому коробку фиксируем клиньями и проверяем уровнем сразу — после застывания подправить положение без скола штукатурки уже не выйдет. В кирпичных стенах старого фонда отверстие под подрозетник сажаем на алебастр, в бетоне — на быстросхватывающийся состав с армированием краёв. Вводы кабеля должны смотреть в сторону щитка: развернуть коробку после посадки нельзя, придётся заново долбить гнездо. Заводские заглушки на вводах снимаем только после протяжки всех линий, иначе внутрь попадает раствор и забивает посадочные места под клеммы.

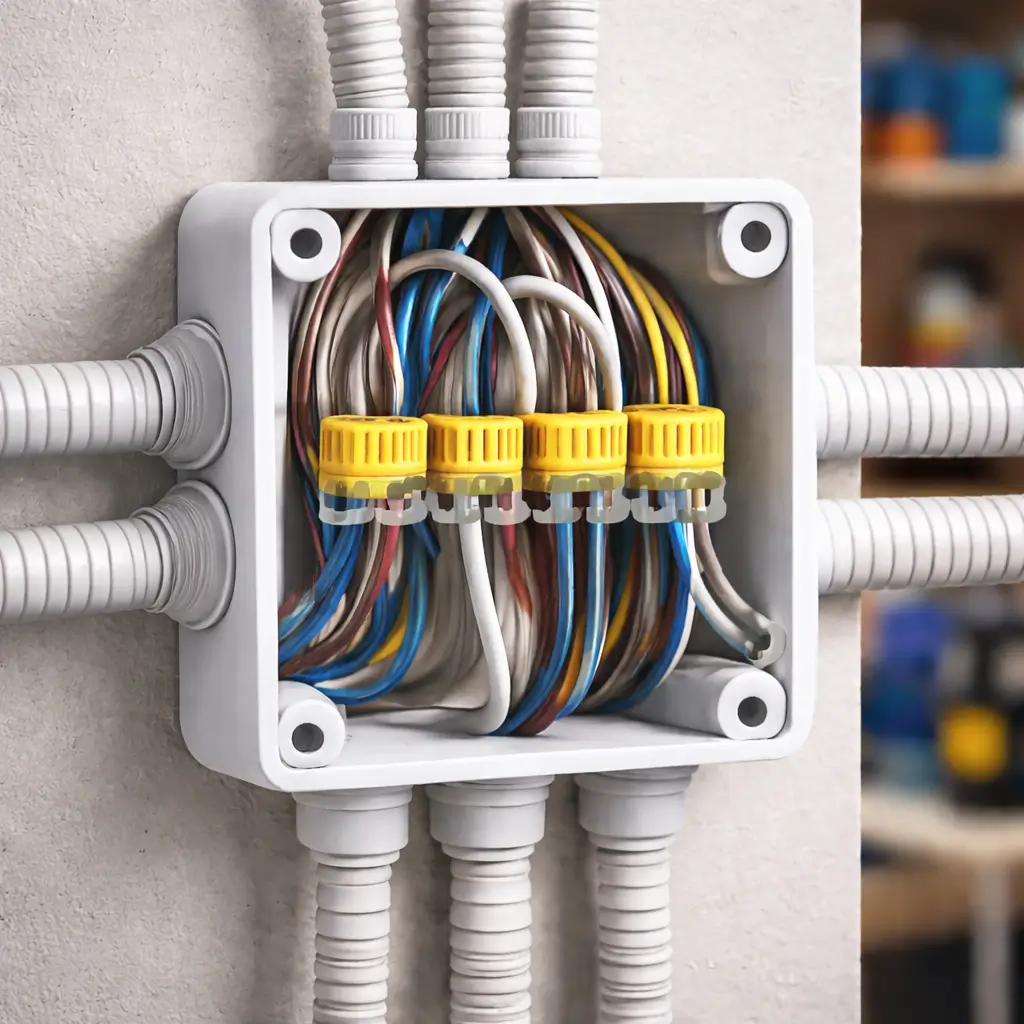

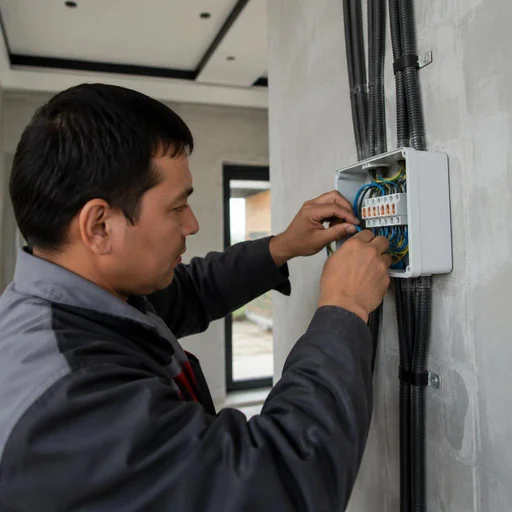

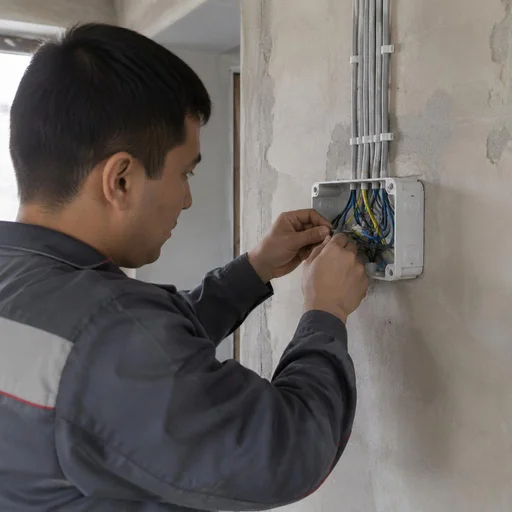

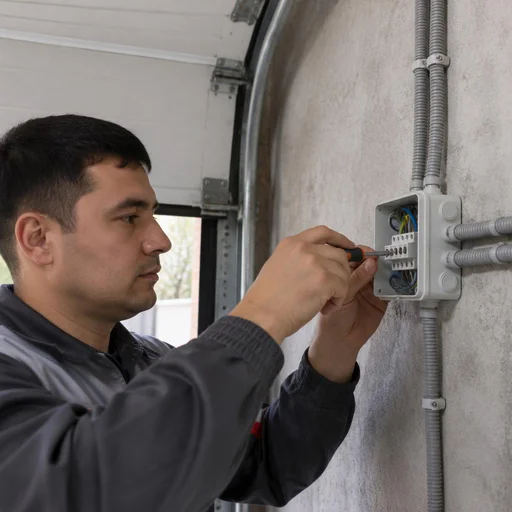

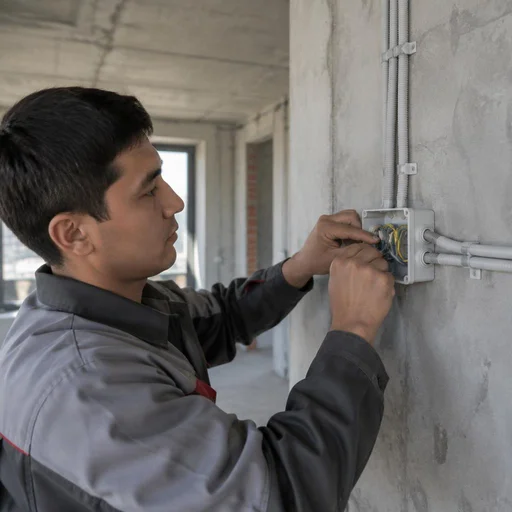

Разводка групп и соединение проводов внутри коробки

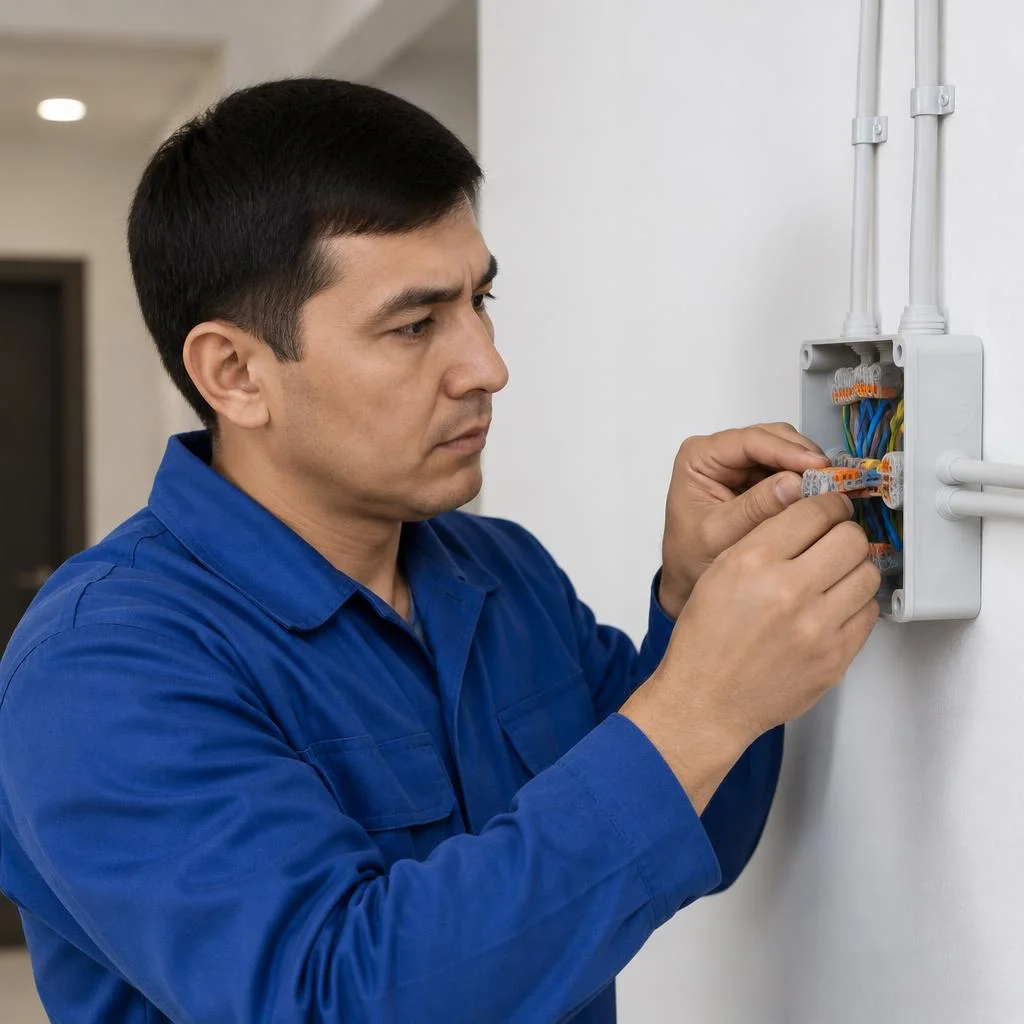

- Клеммники Wago: рычажные модели серии 221 и 222 под медь до 4 мм² — быстрый монтаж без инструмента, держат контакт при вибрации и удобны для будущей ревизии.
- Опрессовка гильзами: медная гильза плюс гидравлический пресс дают неразъёмное соединение под алюминий и большие сечения, поверх — термоусадка с клеевым слоем.

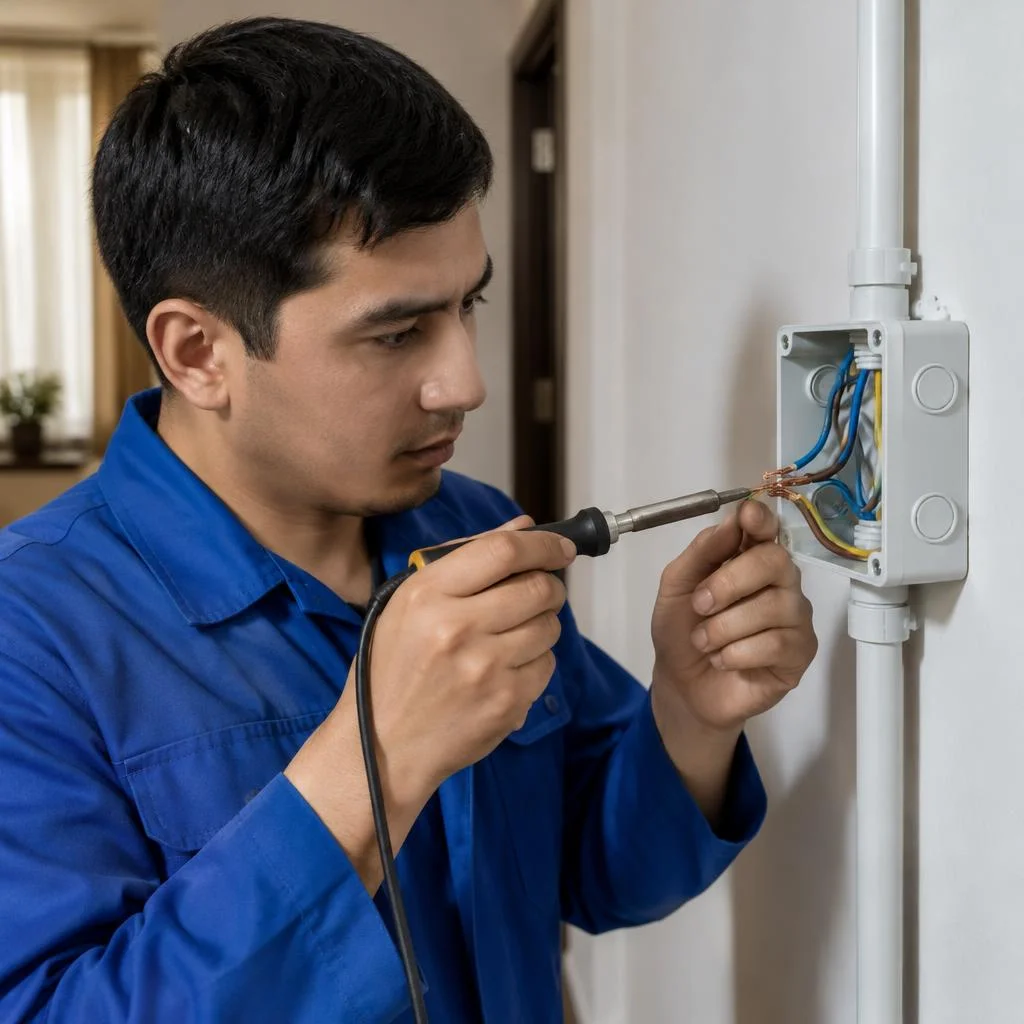

- Пайка: ПОС-61 с флюсом для ответственных групп, где нужен минимальный переход сопротивления на длинной линии до 30 м.
- Скрутка без гильзы: не оставляем — под нагрузкой греется, окисляется и через 1-2 года даёт контактное сопротивление выше нормы.
- Маркировка жил: термоусадочные бирки на каждой линии до соединения, чтобы не путать фазу и ноль при переборке.

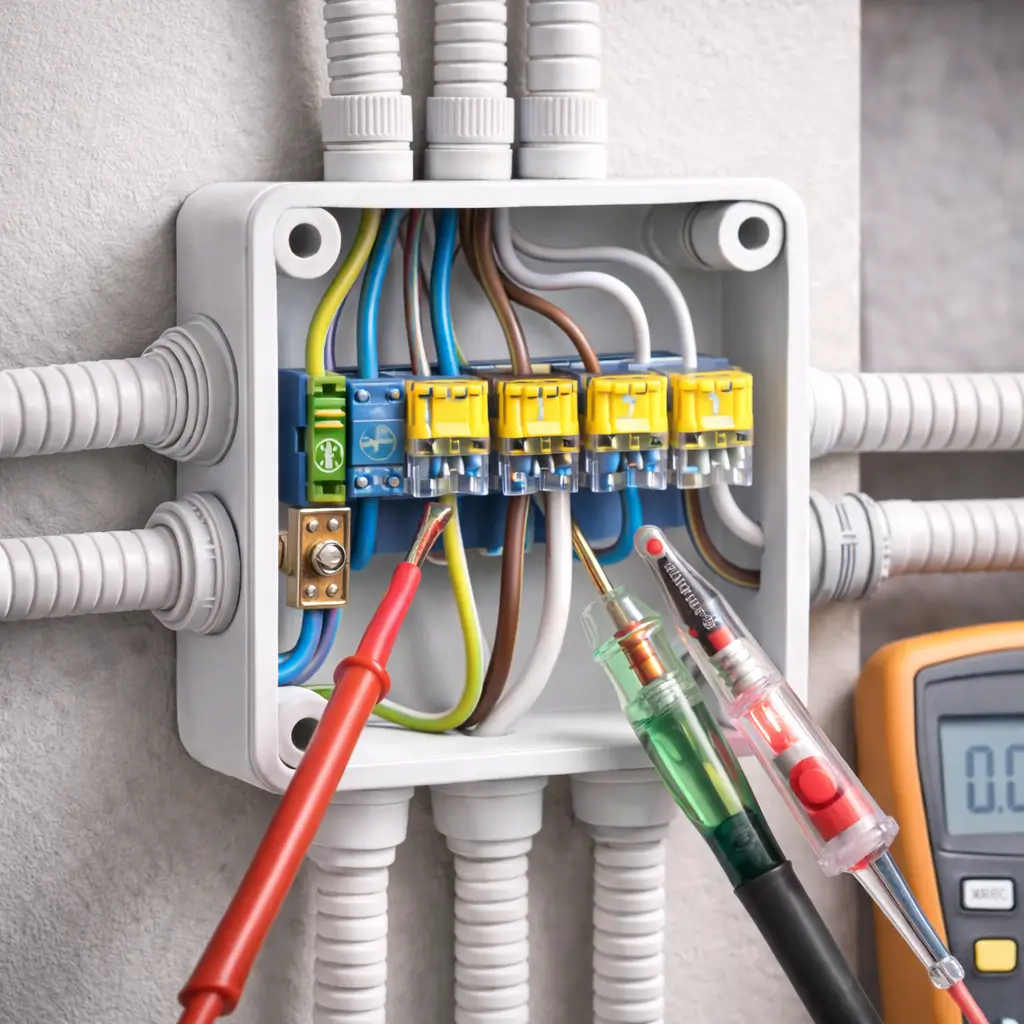

Проверка узла под нагрузкой и маркировка групп
После сборки мы прозваниваем каждую группу, замеряем ток под нагрузкой и маркируем линии прямо на крышке коробки. Мультиметр в режиме прозвонки показывает целостность жилы, токовые клещи — фактический ток по каждой группе, а тепловизор выявляет перегрев на клеммниках уже на 5-10 °C выше фона. Замер делаем при включённых приборах: осветительная линия нагружается лампами, силовая — подключённой техникой, и расхождение с расчётным током автомата видно сразу. На крышке подписываем группы: кухня, спальня, розетки коридора — без этой подписи следующий электрик ищет нужную линию перебором автоматов, а не по маркировке.
Замена и перенос коробки: старый фонд и натяжные потолки
Две ситуации чаще всего требуют переделки готового узла: старый ташкентский фонд с алюминиевой проводкой и ремонт, где коробку закрывает натяжное полотно. Разберём, как мы работаем в каждом случае.

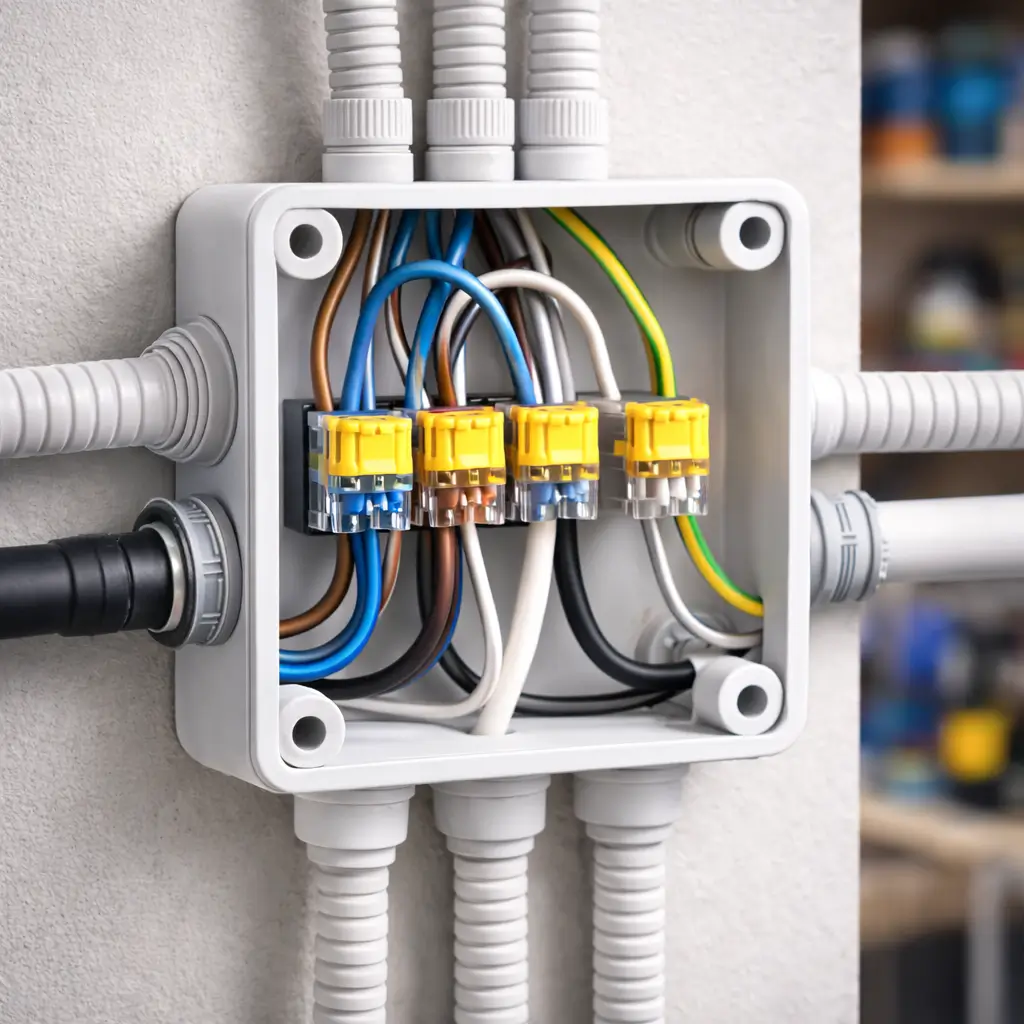

Замена распред коробки в старом фонде с алюминием
Мы выполняем замену распред коробки в старом фонде и соединяем алюминий с медью только через клеммники или гильзы — прямой скрутки не делаем. В домах старой застройки Ташкента, Чиланзара и Мирзо-Улугбекского района алюминиевые жилы сечением 2,5 мм² соседствуют с медными отводами на розетки и свет, а монтаж распределительных коробок в таких узлах требует разбора каждой скрутки и проверки её состояния. Алюминий и медь при прямом контакте образуют гальваническую пару: место соединения греется и разрушается за один-два отопительных сезона. Через Eco-Service такую замену делают с ревизией всех отводов и маркировкой групп. Перед началом работ замерьте ток нагрузки на каждой группе — если суммарный ток по старой линии превышает номинал автомата, никакие клеммники не спасут узел от нагрева.
Перенос коробки под натяжной потолок
Мы делаем перенос распред коробки под натяжной потолок на стену или в скрытый люк, чтобы сохранить доступ к ревизии. При монтаже натяжного полотна в хрущёвках и панельных домах Сергели коробку, зашитую в потолочную плиту, приходится выводить на стену рядом с люстрой или прятать за декоративный ревизионный люк в углу комнаты — монтаж распред коробок в этом случае идёт после демонтажа старого потолочного покрытия. Если коробку оставить за полотном без люка, при первой же перегрузке группы потолок придётся демонтировать — это дороже самого переноса. Планируйте точку переноса до замера полотна: смещение на 10-15 см уже меняет раскрой и добавляет работу.
Переподключение старой проводки и поиск скрытой коробки
Мы находим скрытую коробку трассоискателем и переподключаем старую проводку без вскрытия всей стены. Монтаж распредкоробки после поиска занимает меньше времени, чем сплошное штробление: прибор фиксирует металл корпуса через слой штукатурки до 40 мм, дальше вскрываем только участок 15×15 см под сам узел. Клиенты часто пишут в заявке коротко — установка распаечной коробки, — и мастер по адресу сразу понимает, что нужен поиск узла и ревизия отводов. Другая частая формулировка в заявках — установка распред коробок — означает тот же сценарий: найти узел, проверить отводы, переподключить группы. Перед переподключением проверяем сечение жил: если под новую нагрузку сечение мало, соединение в коробке будет греться независимо от качества клемм. В ташкентских квартирах с проводкой из алюминия 2,5 мм² замена узла без пересчёта сечения под кондиционер или варочную панель приводит к повторному вызову мастера в течение месяца.
Сколько групп можно подключить и как избежать перегрузки
Разбираем, сколько линий реально тянет одна коробка, как связать их с автоматами и УЗО и что предпринять, если провода внутри узла начали греться.
Расчёт количества групп на одну коробку
Мы рассчитываем количество групп на одну коробку по суммарному току и сечению вводного кабеля — обычно это 3-6 групп на стандартную квартиру. Для ввода медью 6 мм² при однофазной схеме 220 В рабочий ток держится в пределах 40 А, и на каждую линию с кабелем 2,5 мм² уходит до 16 А: розеточная группа кухни, розетки комнат, освещение, отдельная ветка на бойлер или кондиционер. Клиенты в поиске часто набирают «Установка распред коробки» — и попадают на этот разбор, потому что от числа линий зависит схема узла. В ташкентской квартире с плитой и двумя кондиционерами вытягивает как раз шесть линий — ввод 10 мм², автомат на 50 А, каждая группа уходит своим кабелем к своему аппарату. Больше групп в одной коробке — больше соединений: каждое лишнее соединение это потенциальная точка нагрева, поэтому дробить линии лучше по отдельным коробкам.

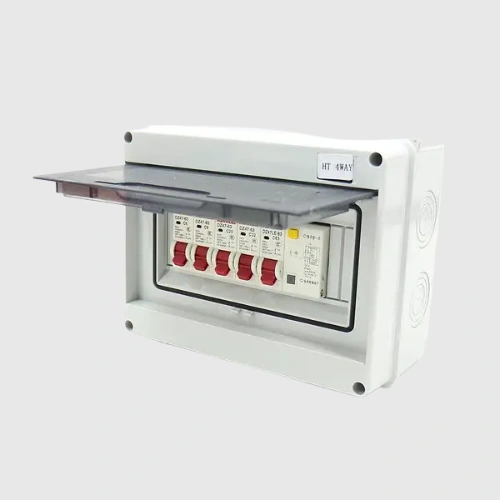

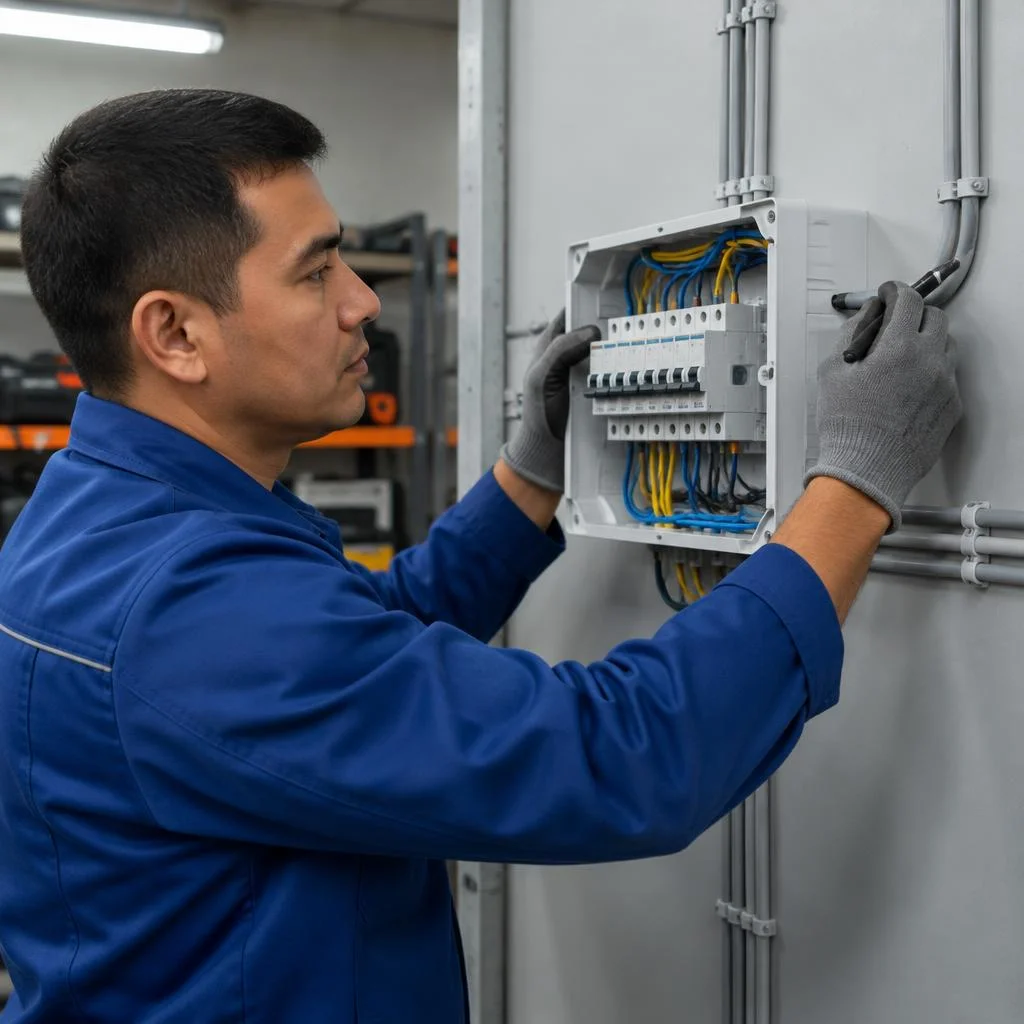

Автоматы и УЗО: как защищают группы в коробке
Мы подбираем автомат под сечение каждой группы, а на влажные зоны и розеточные линии ставим УЗО. На кабель 2,5 мм² идёт модуль на 16 А, на осветительную линию 1,5 мм² — на 10 А, на варочную панель отдельный аппарат под её паспортный ток, чаще 32 А при меди 6 мм². УЗО на 30 мА ставим на розеточную сеть и на санузел, на ввод — противопожарное на 100 или 300 мА с выдержкой по времени; в щите Eco-Service такие связки собирают с селективностью, чтобы отключалась только аварийная линия. Автомат защищает кабель, а не человека: без УЗО на розеточной группе при пробое на корпус автомат может не сработать, потому что ток утечки ниже порога отсечки.

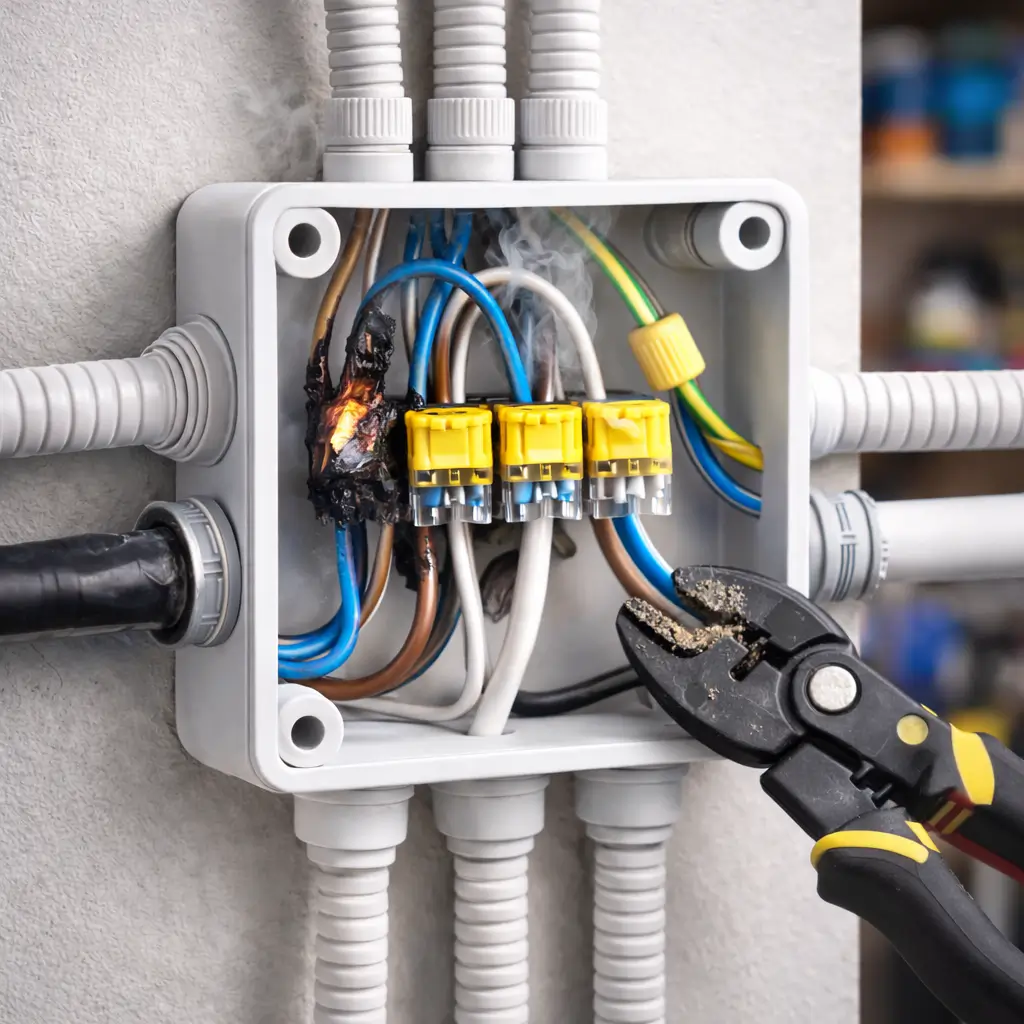

Почему греются провода в распред коробке и что делать
- Слабый контакт: скрутка без гильзы или клеммника окисляется, сопротивление растёт, место соединения нагревается под нагрузкой — перебираем узел на Wago или опрессовку гильзой.
- Заниженное сечение: алюминий 2,5 мм² на группу с чайником, микроволновкой и стиральной машиной греется уже при 3,5 кВт — меняем участок на медь 2,5-4 мм².
- Перегрузка группы: на одной линии висят розетки двух комнат и кухня, суммарный ток выходит за номинал автомата — дробим потребителей на отдельные ветки.
- Плохая протяжка клемм: винты ослабли от теплового расширения, контакт подгорает по краям — протягиваем динамометрической отвёрткой и проверяем тепловизором.
- Окисление меди с алюминием: прямой контакт двух металлов даёт электрохимическую коррозию — соединяем только через клеммник со смазкой.
Гарантия 2 года, бригада и приём заявок в Ташкенте
Работы выполняет штатная команда, а не подрядчики со стороны, поэтому за результат отвечает один исполнитель. Ниже — как устроена гарантия, по каким нормам идёт монтаж и как оставить заявку на выезд мастера.
Гарантия 2 года на монтаж и соединения
Eco-Service даёт гарантию 2 года на монтаж распределительной коробки, разводку групп и соединения проводов — включая клеммники Wago, опрессовку гильзами и пайку скруток. Гарантийный случай оформляем по акту выполненных работ и чеку: мастер фиксирует состояние узла на фото до и после монтажа, чтобы при обращении было с чем сравнить. Покрытие распространяется на механику соединения, контакт под винтовыми зажимами и целостность изоляции в местах ввода кабеля, а не только на сам корпус. Гарантия действует, пока узел не вскрывали посторонние: если после наших работ коробку открывал другой электрик, причину неисправности установить уже нельзя. В заявках клиенты часто пишут коротко — установка распредкоробки, — и диспетчер по этой формулировке сразу понимает, что нужен выезд на монтаж узла соединения. На мой взгляд, именно этот пункт чаще всего снимает споры — клиент видит, что ответственность не размывается.
Собственная бригада мастеров и нормы ПУЭ
Работы выполняет собственная бригада мастеров Eco-Service по нормам ПУЭ — без субподряда и случайных исполнителей. На объект выезжают электрики с допуском до и выше 1000 В, которые ведут и силовые, и осветительные группы, работают с медным и алюминиевым кабелем, подбирают сечение под нагрузку и балансируют её по автоматам. Нормы ПУЭ задают требования к глубине штробления, радиусу изгиба жилы, длине зачистки под клеммник и запрету скруток без сварки или опрессовки — эти параметры прописаны в чек-листе приёмки и проверяются перед закрытием коробки. В нашей практике на объектах старого фонда чаще всего приходится переделывать именно узел соединения, а не саму коробку. Собственная бригада означает, что за результат отвечает один поставщик: не придётся искать, кто именно испортил соединение, если что-то пойдёт не так.
Как оставить заявку и принять мастера
- Заявка: оставляете через сайт, Telegram или по телефону — описываете задачу: монтаж, замена или перенос коробки.
- Уточнение: диспетчер спрашивает тип проводки, материал жил и количество групп, чтобы подобрать мастера под задачу.
- Осмотр: электрик приезжает на объект, проверяет щиток, состояние кабеля и место под коробку.
- Расчёт: после осмотра называем объём работ и срок — без выезда цифры не фиксируются.
- Монтаж: работы идут в согласованное время, после приёмки выдаём акт и гарантийный документ; перед приездом сфотографируйте щиток и место под коробку — по фото заранее подскажем, хватит ли существующих групп или потребуется переразводка.
Заключение
Коротко о том, что определяет рабочий узел: тип коробки, способ соединения и расчёт групп. Ниже — пять выводов, которые стоит держать в голове до начала работ.
Главные выводы
- Распределительная коробка — узел разветвления групп: без неё расход кабеля растёт, а ревизия и поиск неисправности превращаются в вскрытие стен.
- Тип коробки выбирают по проводке и стене: скрытая — под штукатурку и в бетон, открытая — с защитой IP44 и выше.
- Соединения делают клеммниками, гильзами или пайкой: скрутка без гильзы под нагрузкой греется и окисляется за считанные месяцы.
- Алюминий с медью соединяют только через клеммники или гильзы: прямой контакт двух металлов разрушается из-за электрохимической коррозии.
- Количество групп считают по току и сечению: при нагреве проверяют контакт, сечение жилы и фактическую нагрузку на автомат.
