Как выбрать датчик движения под задачу
Класс прибора определяется способом крепления, физикой сенсора и условиями помещения. От этих трёх параметров зависит схема подключения, набор монтажных работ и то, как система поведёт себя в жару и в холод.
Накладной или встраиваемый: чем отличаются варианты монтажа
Монтаж датчиков в ташкентских квартирах идёт двумя путями: накладной корпус крепится прямо на поверхность стены или потолка, встраиваемый утапливается в подрозетник и требует штробления стены под кабель. Накладной вариант занимает 30-40 минут на точку и не оставляет пыли, встраиваемый добавляет к смете работу по кабелю и распределительной коробке, зато лицевая панель идёт заподлицо с отделкой. Встраиваемые модели берут в гостиные и спальни, где важна эстетика, накладные — в коридоры, технические зоны и на лестничные клетки. Установка датчиков движения закрывает оба сценария: мы работаем с подрозетниками стандарта 60 мм и подбираем рамку под цвет обоев. Встраиваемый корпус нельзя смонтировать на уже готовую поверхность без вскрытия — если ремонт сделан, берите накладной.
Инфракрасный, микроволновый, ультразвуковой: какой сенсор для чего

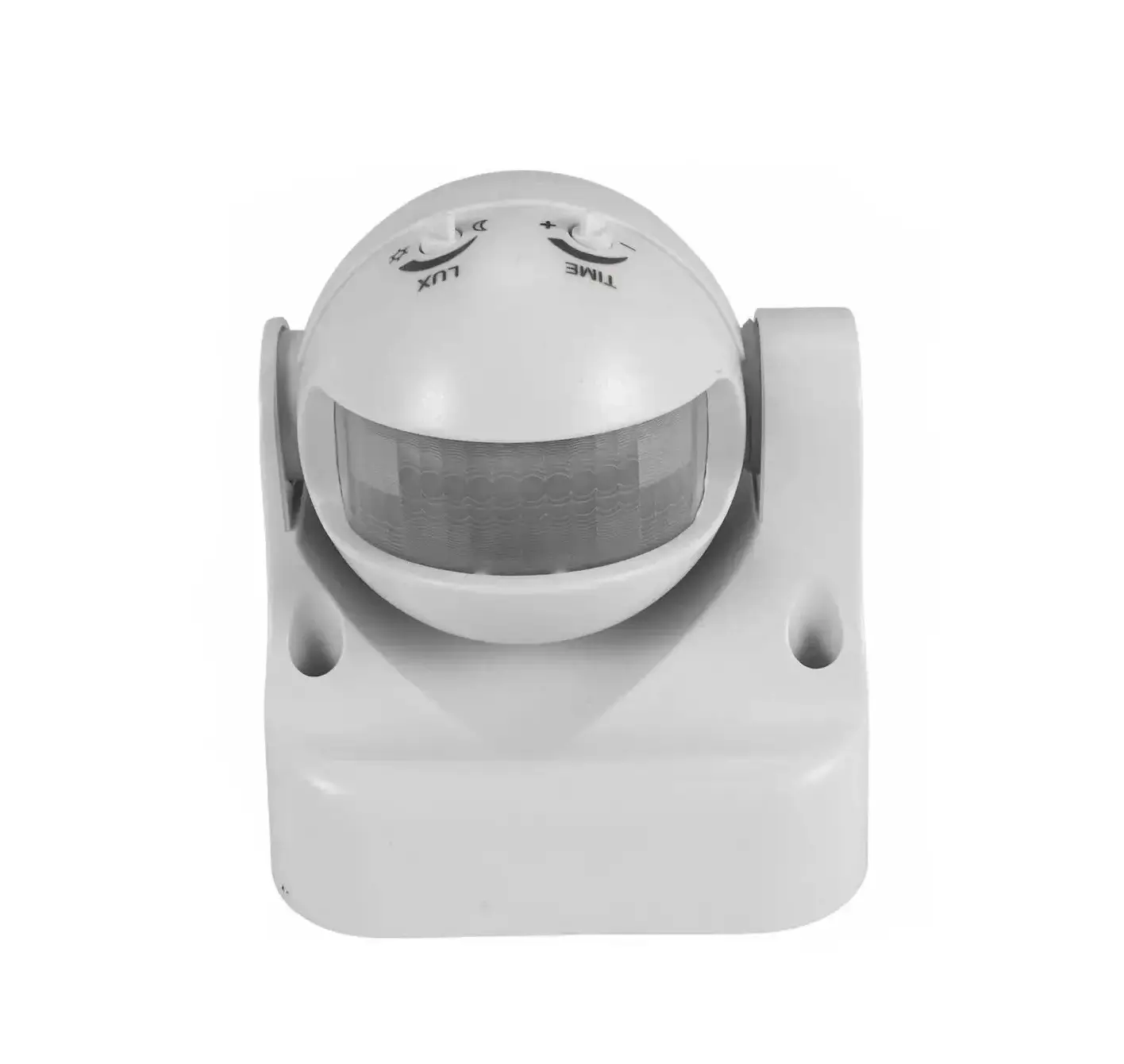

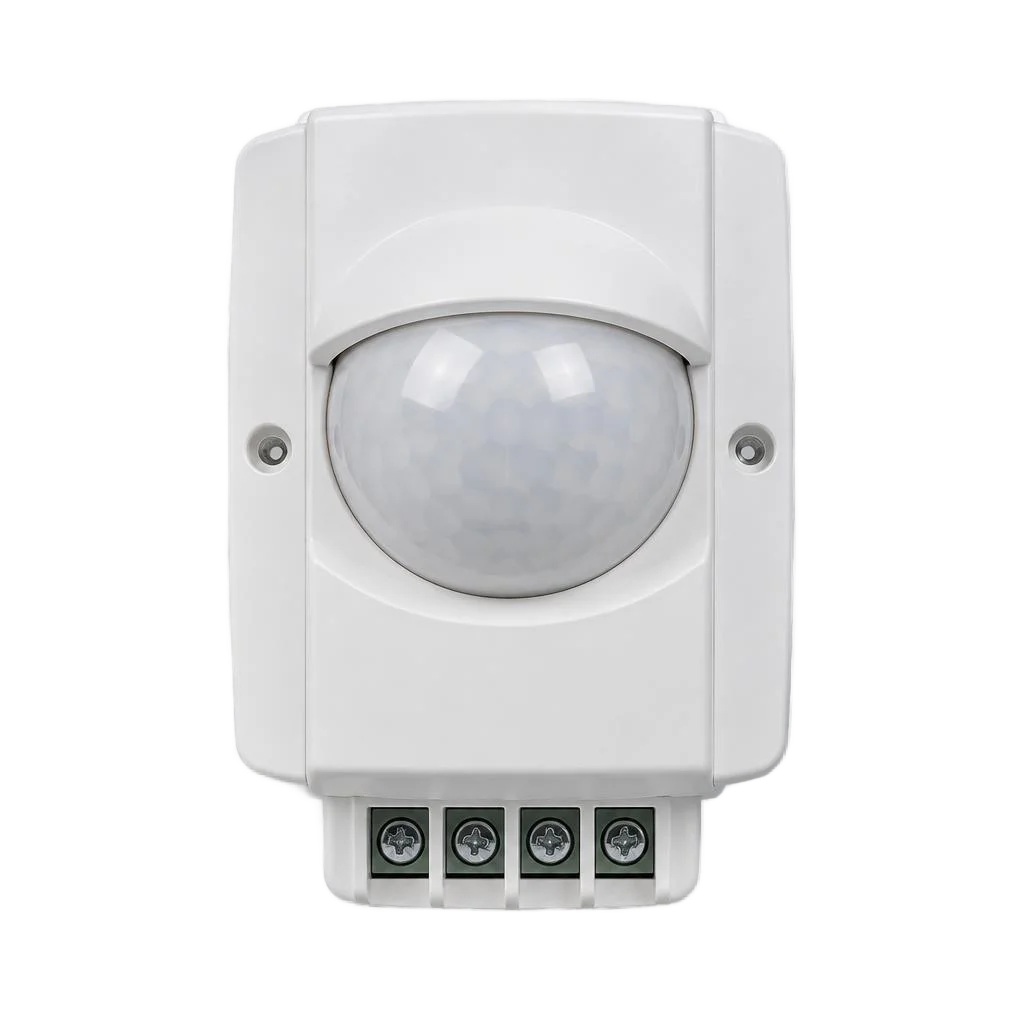

- Инфракрасный (PIR): ловит тепловое излучение тела в секторе до 12 метров, ставится в коридорах, санузлах, кладовых и на лестницах.

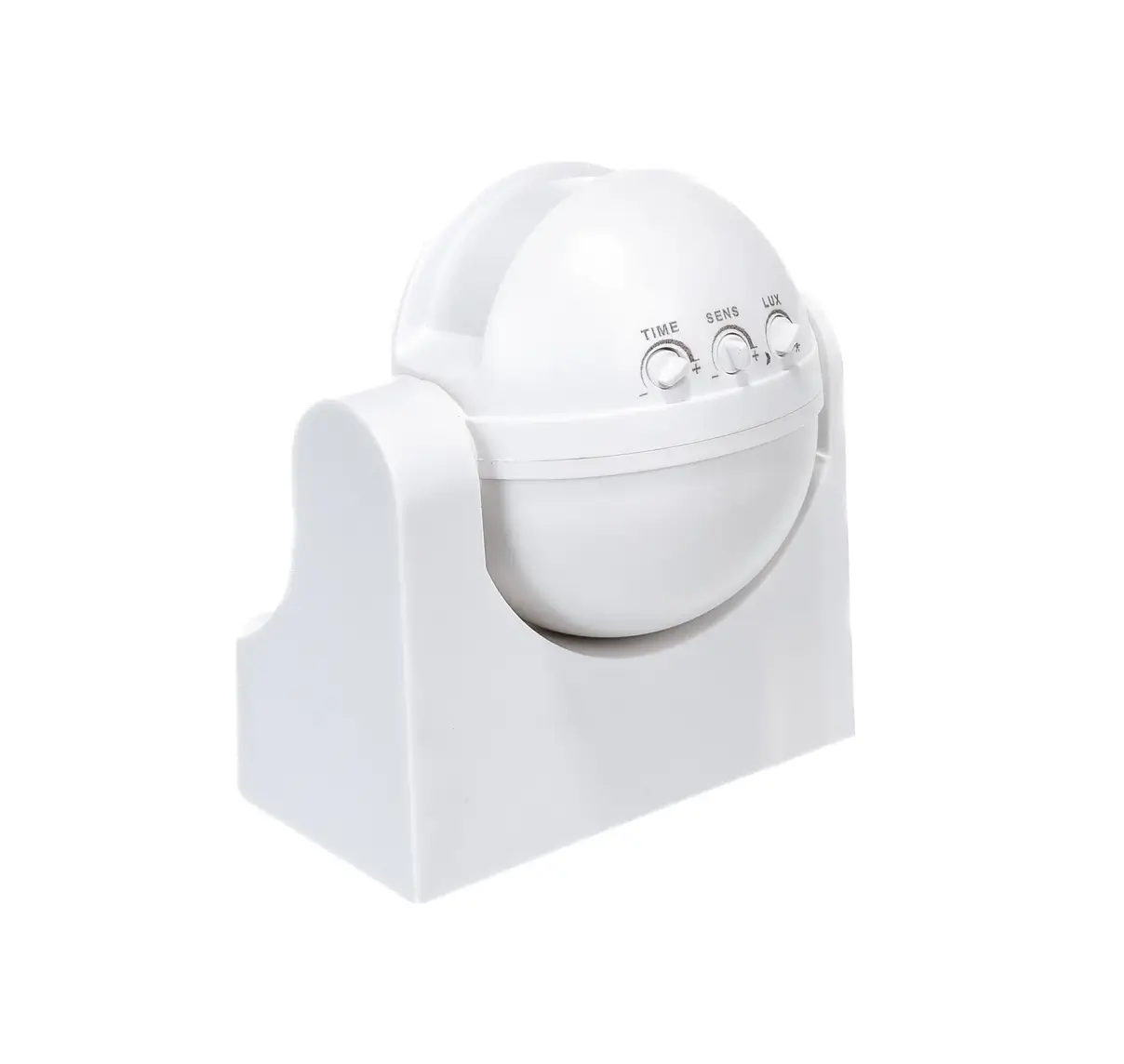

- Микроволновый: излучает радиоволну и принимает отражение, читает движение сквозь гипсокартон и стекло, работает в неотапливаемом складе и тамбуре.

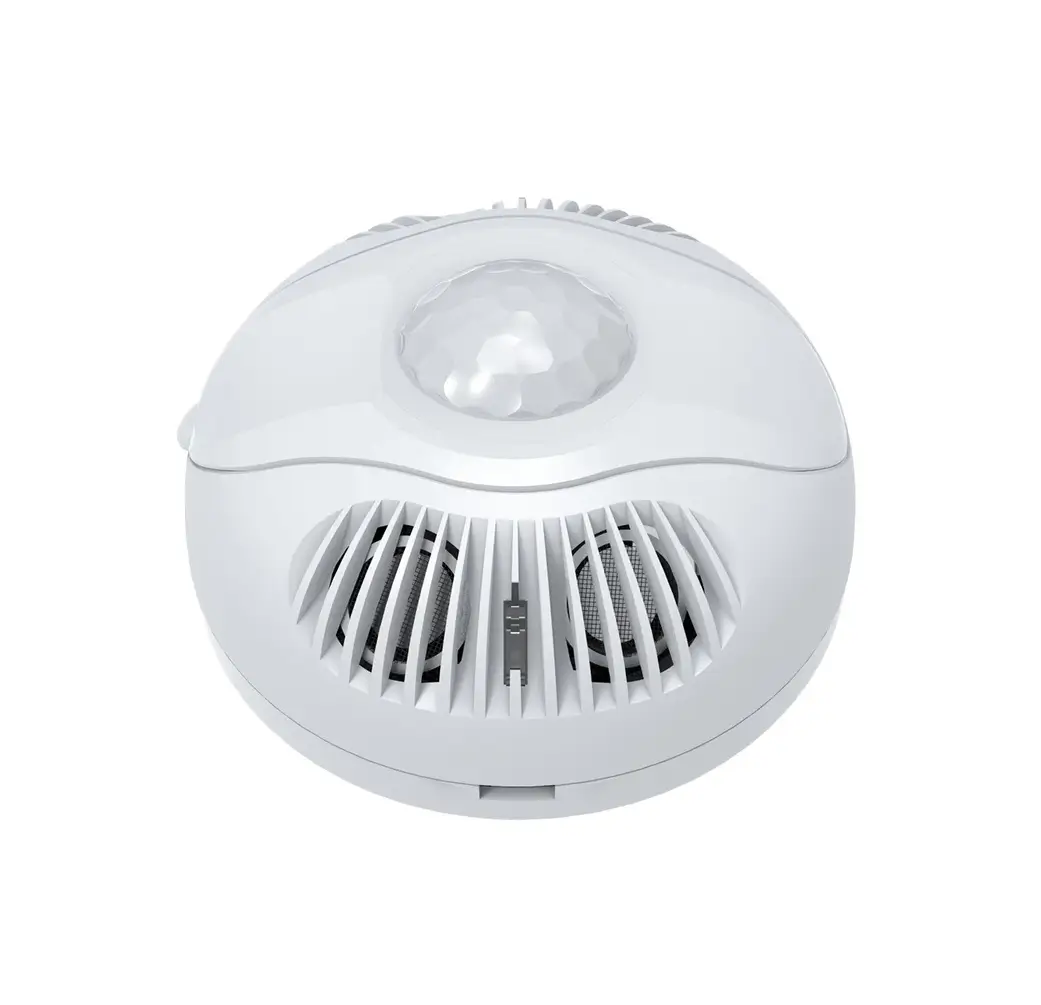

- Ультразвуковой: фиксирует колебания воздуха, чувствителен к сквозняку и потоку от кондиционера, применяется в узких проходах и там, где нет прямого обзора.
- Комбинированный PIR + микроволна: срабатывает только при совпадении двух сигналов, режет ложные включения от радиатора и солнечного пятна.
- С датчиком освещённости: включает свет лишь при падении люкса ниже порога, экономит ресурс лампы в светлое время суток.
Сравнение вариантов датчиков по условиям монтажа
| Условия | Тип монтажа | Степень защиты | Угол обнаружения |
|---|---|---|---|

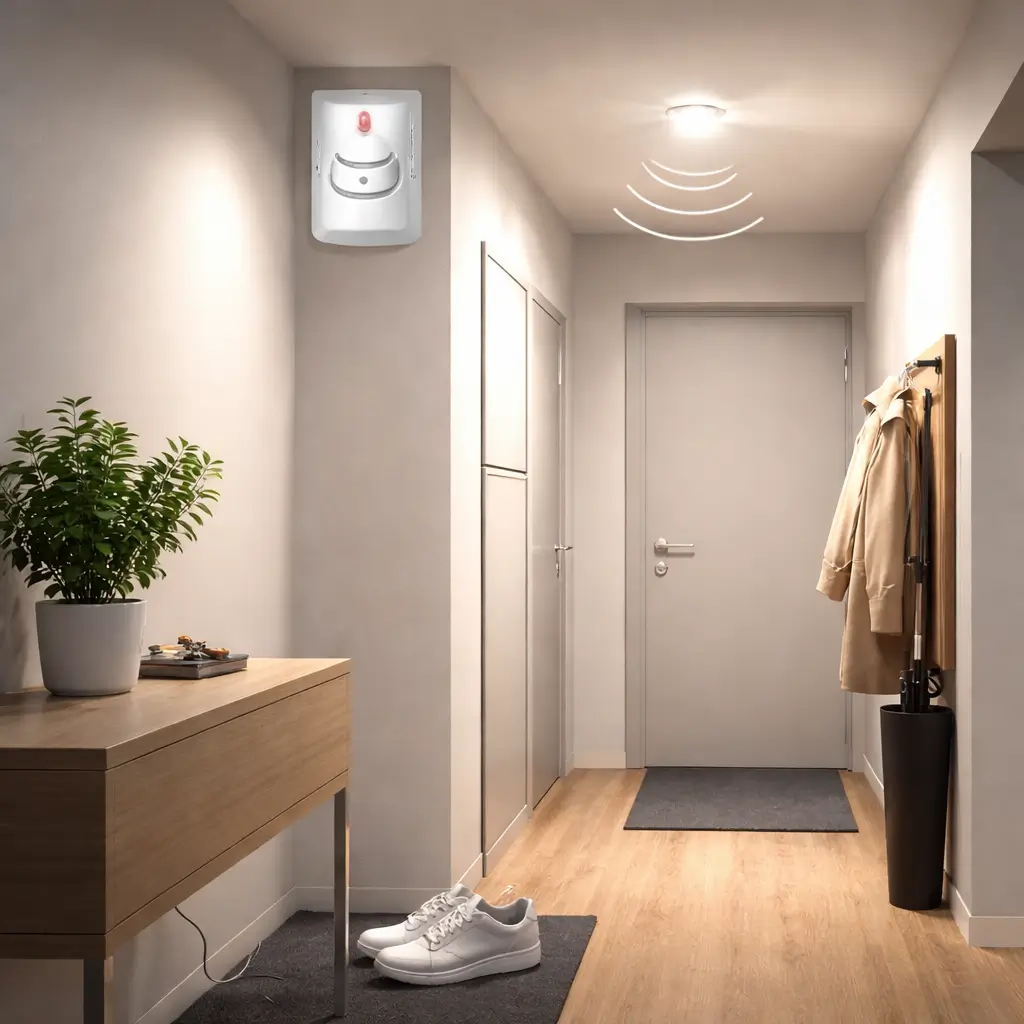

| Коридор квартиры | накладной | IP20 | 180° |
| Санузел | встраиваемый | IP20 | 180° |
| Лестничная площадка | накладной на потолок | IP20 | 360° |
| Подъезд, тамбур | накладной | IP44 | 180° |

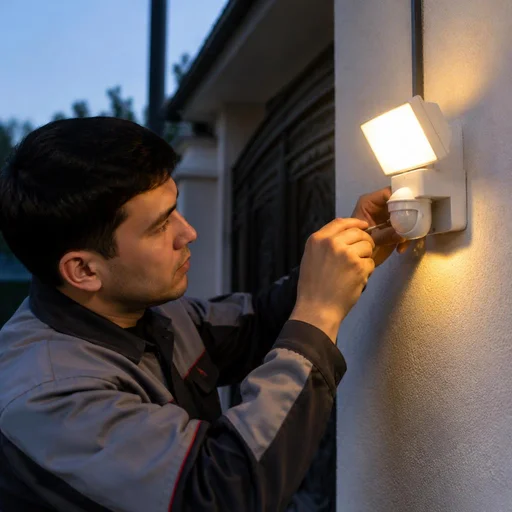

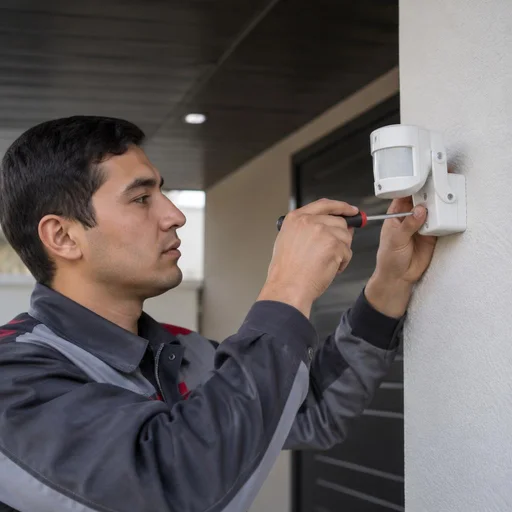

| Улица, двор | накладной | IP65 | 180° |
| Офис, open space | накладной на потолок | IP20 | 360° |
Подбор идёт по трём параметрам — тип монтажа, степень защиты IP и угол обнаружения. Для лестничной площадки берут потолочную модель с углом 360°, для улицы — корпус с IP65 и защитой от ложных срабатываний на дождь и росу, а монтаж в подъезде с тамбуром требует минимум IP44 против брызг и пыли.
Монтаж датчика движения на свет: схемы и подключение
Схема подключения определяет, как сенсор управляет освещением: напрямую через один светильник или через реле и контактор при суммарной нагрузке, которую контакты датчика не выдерживают.
Подключение датчика к одному светильнику
Мы подключаем датчик движения к светильнику по схеме фаза — ноль — коммутируемый провод, при этом сенсор разрывает фазный провод, а не нулевой. Кабель датчика заводится в распределительную коробку, где фаза приходит на вход L, ноль идёт транзитом на светильник, а коммутируемый провод с клеммы нагрузки уходит к лампе. Инфракрасные и микроволновые модели с двумя клеммами нагрузки коммутируют одну линию, трёхпроводные версии требуют отдельного нуля на выходе. Если разорвать ноль, корпус светильника останется под напряжением даже при выключенном свете — это частая ошибка самостоятельного монтажа. В поиске клиенты часто набирают установка датчика движения на свет — и мастер сразу понимает, о какой схеме речь. Перед сборкой прозвоните мультиметром, какая жила приходит с выключателя: в старом фонде Ташкента фазу иногда подают снизу, и сенсор тогда срабатывает некорректно.
Подключение к группе светильников через реле и контактор
Для группы светильников мы ставим реле или контактор — контакты датчика рассчитаны на малый ток и не выдержат суммарную нагрузку нескольких ламп напрямую. Схема строится так: сенсор управляет катушкой промежуточного реле на 220 В, а силовые контакты реле или контактора коммутируют линию группы светильников. Для люминесцентных и LED-светильников с пусковым током выше номинального берут контактор с запасом по току; для коридорной группы из 6–8 точечных светильников достаточно реле на 16 А. Контактор обязателен, если суммарная мощность группы превышает паспортный ток сенсора — иначе контакты подгорают за несколько месяцев. Проверьте паспорт модели: у большинства бытовых датчиков коммутируемый ток ограничен, и запас в 30–40% продлевает ресурс реле.
Что входит в работы по подключению
- Разметка линии: мастер трассирует путь кабеля датчика от сенсора до распределительной коробки и точки питания светильника.
- Монтаж распределительной коробки: установка корпуса, ввод жил, маркировка фазного, нулевого и коммутируемого проводов.
- Соединение жил: клеммные зажимы или пайка, изоляция скруток, укладка провода в коробке без натяжения.
- Пусконаладка системы освещения: подача питания, замер тока на группе, проверка коммутации под нагрузкой.
- Проверка сценариев: монтаж датчика движения на свет не зависит от выключателя — мастер проверяет срабатывание при отключённом и включённом общем свете, а также работу при переключении клавиши.
Монтаж датчиков движения: этапы работ и прокладка кабеля
Монтаж датчика состоит из разметки, прокладки линии, установки корпуса и подключения — способ прокладки выбирается по состоянию поверхности и типу отделки помещения.
Открытая и скрытая прокладка кабеля к датчику
Прокладка кабеля к датчику открытым способом выполняется в кабель-канале или гофре по стене, скрытым — со штроблением и последующей заделкой. Открытый метод занимает 1-2 часа на точку, скрытый растягивается на 4-8 часов из-за штробления и штукатурных работ. Штробление стены под кабель датчика делают глубиной 20-25 мм и шириной 15-20 мм — этого хватает для кабеля сечением до 3×1,5 мм² в защитной оболочке. На кирпичных и гипсокартонных стенах штробление идёт быстрее, на монолитных — медленнее из-за армирования. Скрытая прокладка дешевле по кабелю, но дороже по работам: если стена уже отделана, открытый способ в кабель-канале сохранит покрытие без вскрытия и повторной покраски. В Eco-Service обе схемы ведут по одному принципу — сначала трасса, потом корпус.
Монтаж на высоте и на потолке

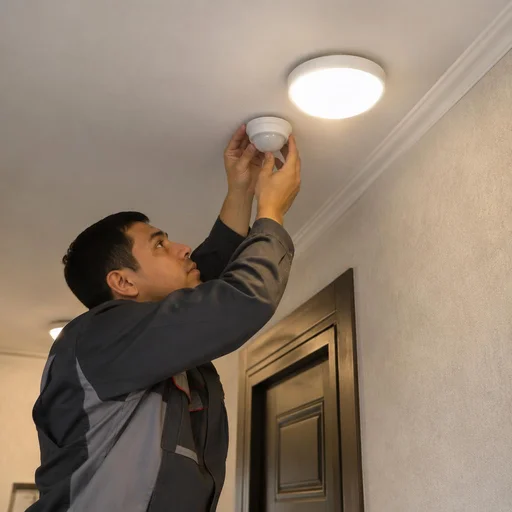

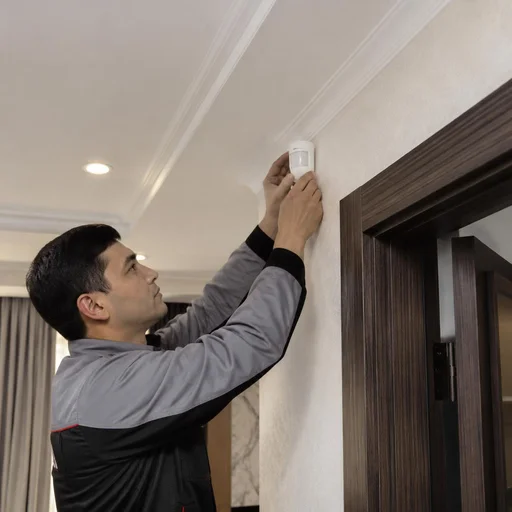

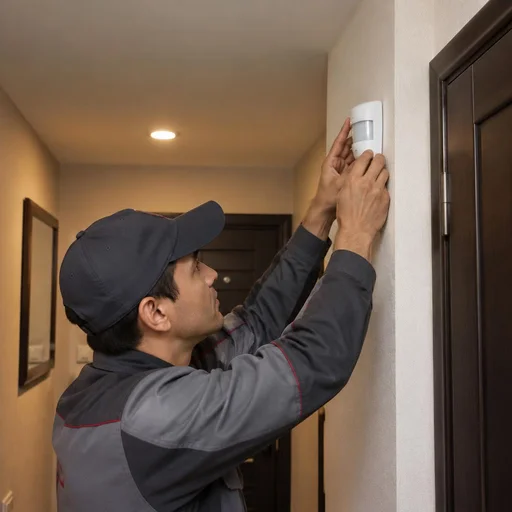

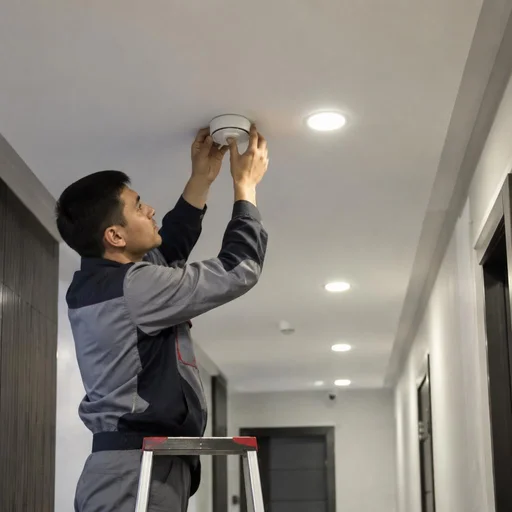

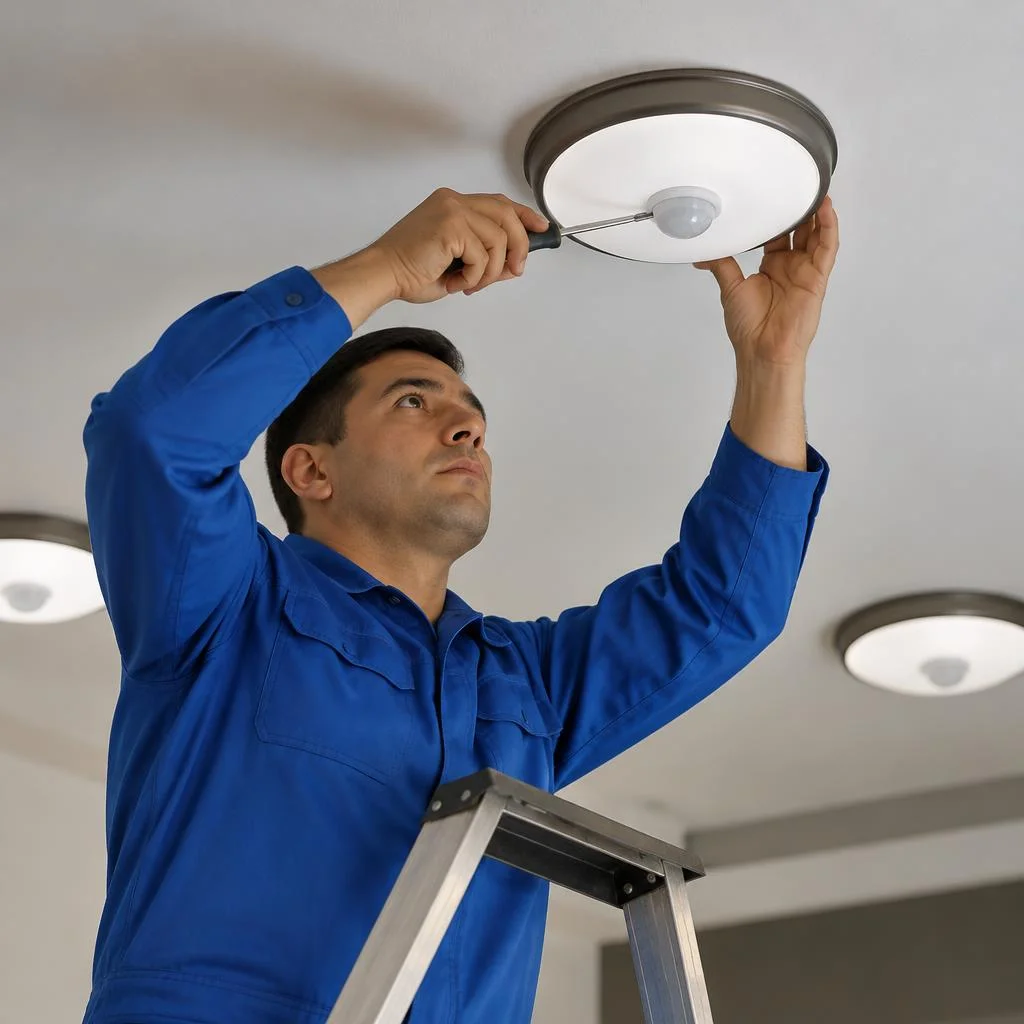

Датчики монтируют на высоте от 2,5 до 4 метров — на потолке или в верхней части стены, в зависимости от угла обнаружения конкретной модели. Угол обзора накладных инфракрасных сенсоров — 120-180°, у потолочных — 360°, поэтому для лестничных площадок и коридоров длиной более 6 метров берут потолочные модели. Для точек выше 3 метров используют стремянки и телескопические штанги, а на лестничных маршрутах в новостройках Ташкента — строительные леса. При монтаже выше 4 метров зона обнаружения сужается, а при установке ниже 2 метров датчик ловит движение домашних животных и раскачивающиеся шторы. Установка датчиков движения на высоте от 3 метров требует дополнительного времени — до 40 минут на точку против 20 минут на стандартной высоте. В Eco-Service монтаж на потолке удобнее вести до чистовой отделки — тогда крепёж и трасса скрыты.
Этапы монтажа датчика движения
- Разметка: намечаем точки установки датчиков, маршрут кабеля и место распределительной коробки до начала работ.
- Прокладка линии: от щита или ближайшей группы освещения тянем кабель к каждой точке — открытым или скрытым способом.
- Установка корпуса: крепим монтажную базу накладного датчика или подрозетник встраиваемого по уровню.
- Подключение: соединяем фазный и нулевой проводники, заводим датчик в схему освещения через клеммы.
- Пусконаладка системы освещения: проверяем срабатывание, выставляем зону, задержку и порог освещённости под задачу помещения.
- Финальная проверка: прогоняем сценарий 5-7 раз на разных уровнях освещённости и фиксируем параметры.
Настройка зоны обнаружения, задержки и уровня освещённости
После монтажа датчик настраивают под конкретное помещение: выставляют зону обнаружения, время задержки отключения и уровень освещённости срабатывания. От этих трёх параметров зависит, будет ли свет включаться вовремя и не станет ли система раздражать жильцов.
Настройка зоны обнаружения
Мы настраиваем зону обнаружения так, чтобы сенсор срабатывал на входе в помещение, но не реагировал на движение за стеной или в коридоре. Для инфракрасных моделей угол обнаружения сужают поворотом головки сенсора, а лишний сектор закрывают непрозрачной шторкой-лепестком из комплекта; у микроволновых чувствительность регулируют потенциометром, снижая дальность с 8-12 метров до нужных 3-5. В коридоре шириной 1,2 метра и длиной 6 метров зону выставляют вдоль движения, а не поперёк, иначе датчик ловит прохожих через открытую дверь. На лестничной площадке с двумя выходами ставят два сенсора с разведёнными зонами либо один потолочный на 360°. Установка датчиков движения начинается именно с этого шага — мы сразу уточняем геометрию помещения, чтобы подобрать угол и высоту монтажа. Если зону не подрезать, свет будет включаться от шагов соседей за дверью — проверьте настройку контрольным проходом по границе зоны.
Время задержки отключения и уровень освещённости
Мы выставляем время задержки отключения в диапазоне от 10 секунд до 15 минут и уровень освещённости срабатывания — порог, ниже которого датчик включает свет. Задержка задаётся потенциометром TIME: в санузле хватает 30 секунд, в подъезде ставят 2-3 минуты, в офисном коридоре — 5-10. Порог по свету (потенциометр LUX) настраивают так, чтобы днём при 300-500 люксах сенсор не срабатывал вовсе, а включался только в сумерках. Для помещений с окнами порог поднимают к максимуму, для тёмных лестниц опускают к минимуму. Слишком долгая задержка в маленьком помещении раздражает, слишком короткая даёт мигание при малейшем движении — подбирайте под сценарий, а не «на глаз».
Параметры настройки под разные помещения
| Помещение | Задержка отключения | Порог освещённости | Зона обнаружения |
|---|---|---|---|
| Санузел | 30 секунд | высокий | узкая, на вход |
| Коридор квартиры | 1-2 минуты | средний | средняя |
| Лестничная площадка | 2-3 минуты | низкий | широкая, 360° |
| Подъезд | 3-5 минут | низкий | широкая |
| Офис | 5-10 минут | средний | по проходам |
В помещениях с естественным светом порог освещённости ставят высоким, чтобы датчик не включал свет днём; на тёмных лестницах без окон его опускают к минимуму. При монтаже датчиков движения в офисах с длинными проходами зону вытягивают вдоль движения, а задержку держат дольше — так свет не гаснет, пока человек идёт по коридору.
Замена, перенос и монтаж системы датчиков на этаже
Кроме первичного монтажа мы выполняем сервисные работы: меняем вышедший из строя датчик, переносим точку обнаружения при перепланировке и собираем систему датчиков на весь этаж.
Замена датчика движения
Мы меняем датчик движения, если он вышел из строя или устарел, — работа включает демонтаж старого корпуса, проверку линии и монтаж нового прибора. Мастер приезжает с накладными и встраиваемыми моделями инфракрасного, микроволнового и ультразвукового типа, поэтому подходящий сенсор подбирается на месте под геометрию помещения и высоту потолка. Перед заменой прозванивается кабель датчика и измеряется нагрузка на линии: в ташкентских квартирах старого фонда алюминиевая проводка греется на скрутках, и новый прибор садится на подгоревший участок. Если клиент хочет установить датчик движения там, где раньше стоял выключатель, схему перебирают полностью — от распределительной коробки до светильника. Клиенты часто ищут в поиске стоимость установки датчика движения — и попадают на эту страницу, поэтому называем её сразу после диагностики: итог зависит от типа сенсора, состояния проводки и объёма работ по линии. Перед заменой мастер проверяет линию и нагрузку: часто «сломанный» датчик оказывается исправным, а проблема — в подгоревшем контакте реле, и тогда достаточно перетянуть клеммы.
Перенос датчика на новое место
Мы переносим датчик движения, если зона обнаружения не подходит или мебель перекрывает обзор, — работа включает демонтаж, новую разметку и подключение. Причины переноса в нашей практике разные: шкаф-купе перекрыл сектор обзора после ремонта, датчик срабатывает на проходящих по коридору соседей, точка стоит за декоративной балкой и ловит только ближнюю половину комнаты. Для переноса штробление стены под кабель датчика делается на новом участке, а старую линию заделывают и шпаклюют под финишную отделку. Если помещение с натяжным потолком, кабель прокладывают по потолочному пространству — вскрывать полотно не нужно. При переносе старую линию часто оставляют в стене как запас: это дешевле, чем демонтировать кабель и заделывать штробу, а при следующей перепланировке точка уже готова.
Монтаж системы датчиков на этаже
Мы монтируем систему датчиков на этаже — несколько точек, объединённых в одну схему управления освещением с общей пусконаладкой. Типовая конфигурация для бизнес-центра или многоквартирного подъезда в Ташкенте: датчики в коридоре, на лестничной клетке, у лифтового холла и в санузлах общего пользования, собранные на группу светильников через реле и контактор. На один этаж средней площади уходит от 6 до 14 точек в зависимости от длины коридоров и количества изолированных зон. Монтаж датчиков движения на этаже завершается пусконаладкой системы освещения: проверяют каждую зону, настраивают выдержку и порог срабатывания, чтобы свет не гас раньше, чем человек дойдёт до следующего сектора. На этаже датчики ставят с перекрытием зон, чтобы свет не гас между ними, — иначе человек идёт в темноте на стыке, и это самая частая причина переделок после монтажа.
Гарантия 2 года, сроки и сервисный центр в Ташкенте
Работы по монтажу и подключению ведёт собственный сервисный центр в Ташкенте, на монтаж действует гарантия 2 года. Раздел отвечает на частые вопросы о гарантийных случаях, сроках выезда и способах подачи заявки.
Гарантия 2 года на монтаж
Мы даём гарантию 2 года на монтаж и подключение датчика движения — при сбое по вине работ мастер приезжает повторно и устраняет причину без доплаты. Гарантийный талон привязывается к акту выполненных работ, где фиксируются модель сенсора, схема подключения к светильнику или группе светильников и результат пусконаладки системы освещения. В нашей практике повторный выезд чаще всего требуется после скачков напряжения в сети или из-за ослабшего контакта в распределительной коробке. Гарантия не покрывает выход из строя самого датчика — за это отвечает производитель, поэтому чек на оборудование сохраняют отдельно от акта монтажа: по нему оформляют рекламацию у продавца, а не у монтажника. Если датчик куплен в Uzum Market или Texnomart, чек приходит в личный кабинет — сохраните его в отдельной папке, чтобы не искать при обращении.
Сроки выполнения работ
Монтаж одного датчика движения занимает 1-2 часа, работы на этаже — от одного дня, а итоговый срок определяет способ прокладки кабеля. Накладной датчик на готовую стену ставится за один выезд без пыли, встраиваемый требует штробления стены под кабель и последующей заделки, поэтому растягивается на два визита. Скрытая прокладка добавляет время на заделку и штукатурку, так что её лучше планировать до чистовой отделки: в отремонтированном помещении пыль и следы заделки придётся маскировать заново. При штроблении бетона выезд иногда делят на два дня — сначала трасса, потом монтаж и настройка. Клиенты часто ищут в поиске установка датчика движения цена — и попадают сюда, хотя точную сумму мастер называет только после осмотра объекта. Разные способы монтажа по-разному влияют на итоговую стоимость: накладной вариант без штробления обходится дешевле встраиваемого.
Сервисный центр и приём в Ташкенте
- Очный приём: в сервисном центре Eco-Service можно показать фото помещения и план этажа — мастер сразу подберёт тип датчика.
- Телефон и Telegram: заявку фиксируют в течение дня, в ответ приходит ориентировочная дата выезда.
- Выезд на объект: мастер осматривает стены, разводку и щиток, затем называет окончательный объём работ.
- Отзывы: клиенты оставляют их на Яндекс.Картах и в Telegram-чате — по ним видно реальные сроки по разным районам.
- Расчёт: стоимость работ, монтаж датчика движения цена и другие параметры мастер называет после осмотра — тариф зависит от типа монтажа, метража кабеля и высоты установки.
Заключение
Система освещения с датчиками движения собирается из четырёх независимых решений: тип сенсора, схема подключения, способ прокладки кабеля и настройка параметров. Ниже — короткая сводка, которая помогает удержать в голове логику проекта перед закупкой.
Главные выводы
- Тип датчика: выбирают по условиям помещения — накладной или встраиваемый корпус, PIR или микроволновый сенсор, с учётом IP-защиты и угла обнаружения в 180 или 360 градусов.
- Схема подключения: один светильник питается напрямую от клемм датчика, а группа из трёх и более линий требует промежуточного реле или контактора для коммутации нагрузки.
- Прокладка кабеля: открытый способ сохраняет отделку и занимает 1-2 часа, скрытый требует штробления стены и добавляет к срокам ещё один рабочий день.
- Настройка параметров: зона обнаружения, время задержки отключения и порог освещённости определяют, как часто лампа включается ночью и насколько быстро окупается экономия электроэнергии.
- Сервисные работы: замена, перенос и монтаж системы датчиков на этаже оформляются отдельными заявками — у каждого вида свой инструмент, доступ к потолку и время на пусконаладку.
