Что такое АВР и когда без него не обойтись
Автоматический ввод резерва — это не «автомат в щите», а система из нескольких согласованных устройств, которая удерживает питание объекта при пропадании сети. Ниже разберём, из чего она состоит, чем отличается от ручного переключателя и кому нужна.
Что такое АВР и из чего состоит система

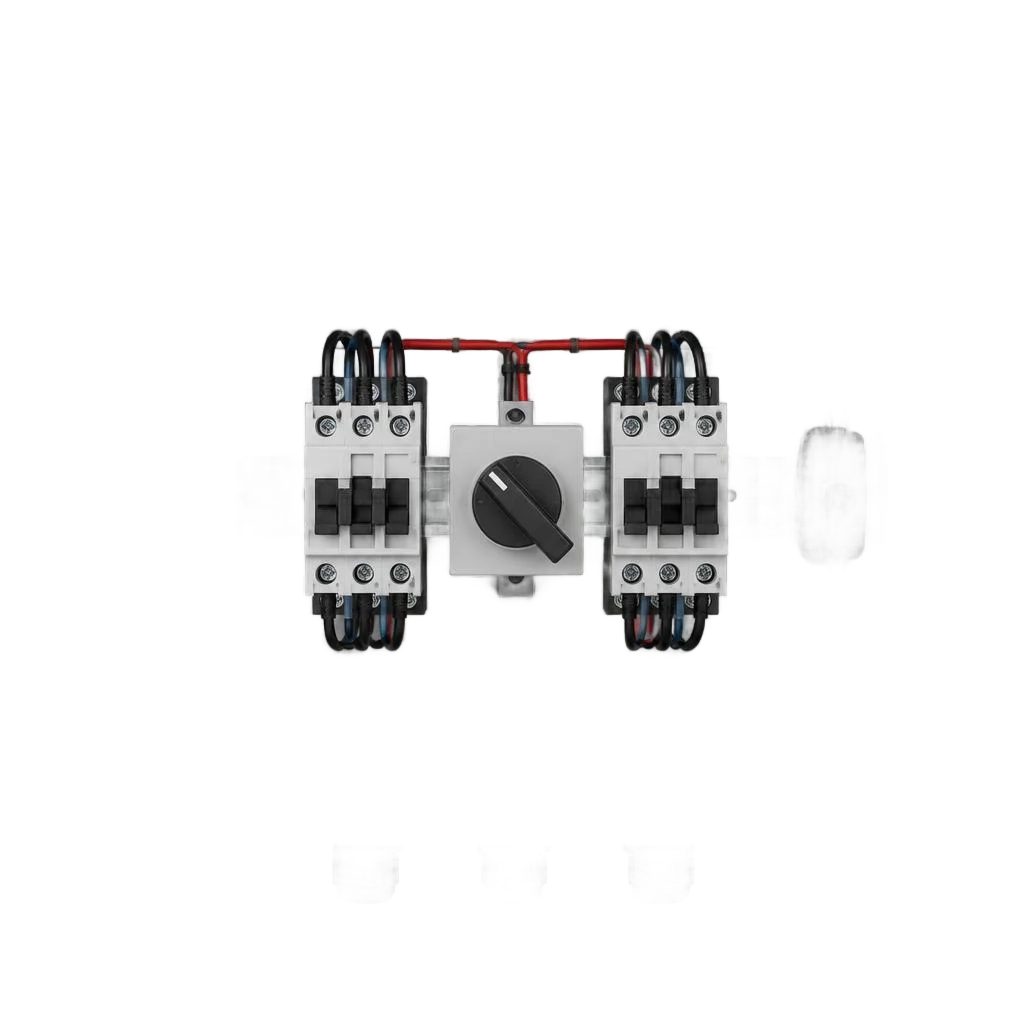

АВР (автоматический ввод резерва) — это узел из вводного автомата, контактора, реле контроля напряжения и реле приоритета, который за секунды переключает питание объекта с основной линии на резервную. Вводной автомат защищает линию от перегрузки и короткого замыкания, контактор физически замыкает и размыкает силовые цепи, реле контроля напряжения следит за уровнем на основной линии, а реле приоритета решает, какой ввод считается рабочим в текущий момент. Связывают всё это клеммники и монтажный провод внутри щита: по ним идёт сигнал от реле к катушке контактора. Триплет срабатывания простой — основная линия, реле контроля напряжения, переключение на резерв. Один только контактор без реле приоритета не даёт корректного переключения: при возврате основной линии питание может «дёргаться» между вводами, поэтому логику всегда собирают комплектом.
Чем АВР отличается от ручного переключателя
Ручной переключатель требует физического действия человека, а АВР срабатывает сам — типовое время переключения составляет доли секунды, тогда как на ручное переключение уходит от нескольких минут. Разница критична не в спокойном режиме, а в момент аварии: пока оператор ищет щит и переводит рукоятку, объект уже обесточен. Автоматическое переключение идёт по сигналу реле контроля напряжения, а резервный ввод подхватывает нагрузку без участия человека. При коротких «миганиях» сети ручной переключатель бесполезен — человек физически не успевает среагировать, а техника (холодильники, серверы, станки) уже получила скачок. Установка автоматического ввода резерва закрывает именно этот сценарий: автоматика отрабатывает быстрее любой реакции оператора.
Кому нужен АВР: дом, квартира, офис, магазин, производство
- Частный дом: воздушная линия даёт частые отключения, и автоматика подхватывает нагрузку без ручного запуска генератора.
- Квартира: хватает однофазной схемы с реле контроля напряжения, трёхфазный узел здесь удорожает проект без выигрыша.
- Офис: переключение на резерв сохраняет серверы, кассы и рабочие места при аварии на городской сети.
- Магазин: связка с генератором удерживает холодильные витрины и кассовый узел, простой напрямую бьёт по выручке.
- Производство: трёхфазный АВР с приоритетом ввода не даёт станкам встать и защищает оборудование от неполнофазного режима.
- Eco-Service: монтирует автоматику на всех пяти типах объектов, подбирая схему и мощность под каждый.
Как работает АВР и как подобрать схему под нагрузку
Разбираем логику автоматического переключения вводов и то, как мощность нагрузки определяет выбор однофазной или трёхфазной схемы, приоритета и защит.
Логика автоматического переключения вводов
Реле контроля напряжения следит за основной линией; при выходе параметров за допустимые пределы оно даёт команду контактору, и нагрузка переводится на резервный ввод, а при восстановлении — возвращается обратно. В типовой схеме реле отслеживает диапазон 170–265 В по каждой фазе: выход за границы дольше 0,5–1 секунды запускает переключение, а контактор на 40–63 А разрывает основной контур и замыкает резервный за 0,3–0,8 секунды. Между командами стоит выдержка: возврат на основную линию срабатывает не сразу, а через 5–180 секунд после стабилизации напряжения. Монтаж автоматики на объектах с нестабильной сетью — та самая задача, где задержка возврата решает больше, чем мощность контактора: она защищает от дребезга, когда напряжение скачет несколько раз подряд, а при частых коммутациях ресурс контактора на 100 000 циклов вырабатывается за считанные месяцы.
Однофазный или трёхфазный АВР: как выбрать
| Тип АВР | Для каких объектов | Характер нагрузки | Что защищает |
|---|---|---|---|
| Однофазный | Квартиры, дома до 7 кВт | Освещение, розетки, бытовая техника | Одну фазу и ноль |
| Трёхфазный | Коттеджи, магазины, офисы, цеха | Двигатели, насосы, печи | Все три фазы и ноль |
| Гибридный | Объекты со смешанным вводом | Однофазная и трёхфазная часть | Каждую группу отдельно |
Мы подбираем однофазный АВР для квартир и небольших домов с нагрузкой до 7 кВт, а трёхфазный — для объектов с трёхфазным вводом: коттеджей, магазинов, офисов и производств. Расчёт мощности ведут по суммарному току всех потребителей с запасом 20–30%: для дома на 15 кВт это вводной автомат на 25 А, для цеха с двигателями — на 63 А и выше.
Настройка приоритета ввода и селективность защит
Мы настраиваем приоритет ввода так, чтобы основная линия всегда была главной, а резерв включался только при её отказе — это исключает ложные переключения. Реле приоритета работает по логике «основной ввод первый»: пока напряжение на нём в норме, резервный контактор удерживается разомкнутым, даже если генератор уже запущен и готов к нагрузке. Селективность защит подбирается по номиналам: вводной автомат ставят на ступень выше групповых, чтобы при коротком замыкании на линии отключался автомат группы, а не весь объект. На объектах с двумя вводами от разных фидеров приоритет фиксируют на постоянной основе — переключение происходит только по команде реле контроля напряжения. Если вводной автомат и автомат группы стоят на одинаковый ток, при аварии отключится весь объект, а не отдельная линия, поэтому номиналы разводят минимум на одну ступень — например, 25 А на вводе против 16 А на группах.
Монтаж АВР: этапы работ и что входит в услугу
Покажем последовательность работ — от прокладки кабеля до пусконаладки, чтобы было понятно, из чего складывается монтаж и на каком этапе что проверяется.
Подготовка: прокладка кабеля и монтаж вводного автомата
- Расчёт сечения: вводной кабель подбирают под номинальный ток вводного автомата, а не «на глаз» — заниженное сечение греется под нагрузкой и обесценивает защиту.
- Прокладка до щита АВР: трассу ведут от точки ввода до места установки, штробят стены или укладывают кабель в гофру и лоток.

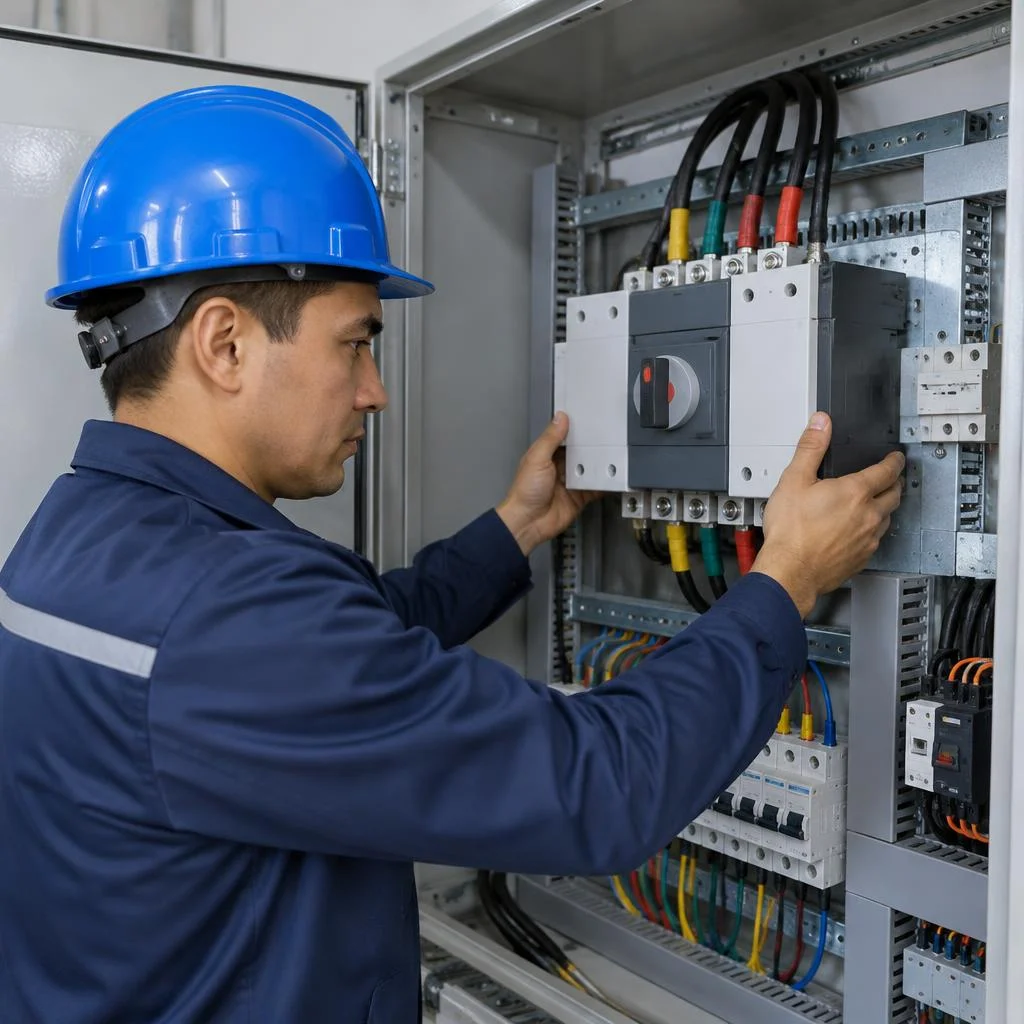

- Монтаж вводного автомата: аппарат ставят первым в цепи, чтобы он отсекал и основную, и резервную линию при перегрузке.
- Маркировка: каждый проводник подписывают по фазе и назначению — при сервисе это экономит часы диагностики.
- Проверка перед подачей напряжения: перед первым пуском прозванивают линию и сверяют номиналы с проектом — так работы, стоимость которых рассчитывается после осмотра объекта, не превращаются в переделку.

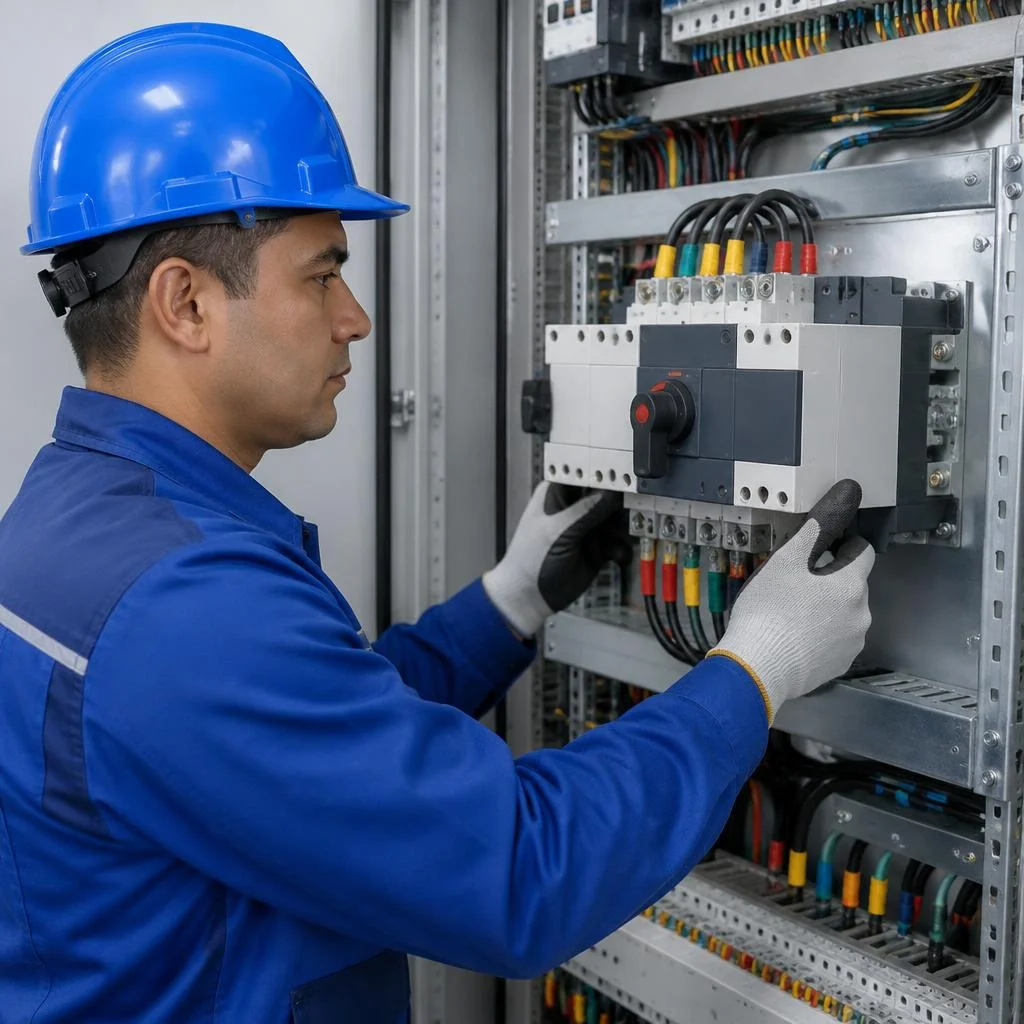

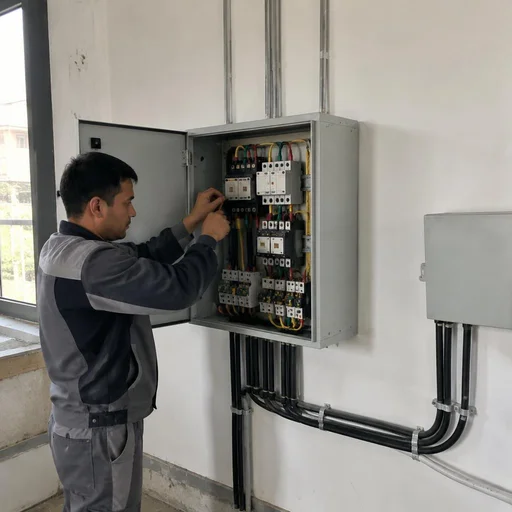

Подключение АВР к вводному кабелю и резервному вводу
Eco-Service подключает АВР к вводному кабелю и настраивает его на резервный ввод — после этого узел готов к автоматическому переключению. Клеммы основной линии и резерва зажимают с моментом по паспорту устройства: недотянутый контакт под нагрузкой нагревается за считаные минуты работы. Проверяют фазировку обоих вводов фазоуказателем — при разном порядке чередования фаз трёхфазный двигатель насоса или станка при переключении уйдёт в реверс и выйдет из строя. На резервном вводе дополнительно выставляют уставки и тестируют механику перекидного контактора вручную, до подачи напряжения. Если основная и резервная линии сфазированы по-разному, меняют порядок подключения на клеммах, а не «лечат» последствия на стороне потребителя.

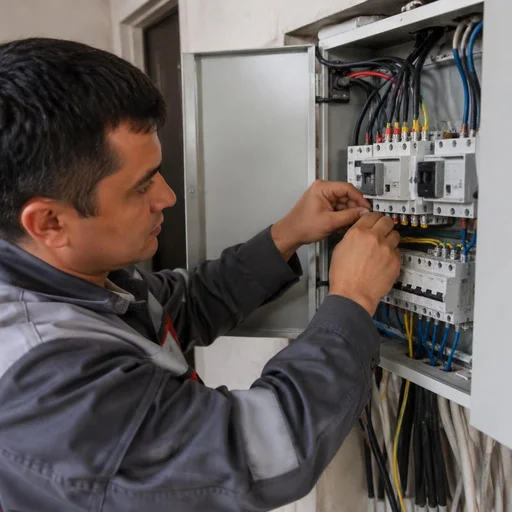

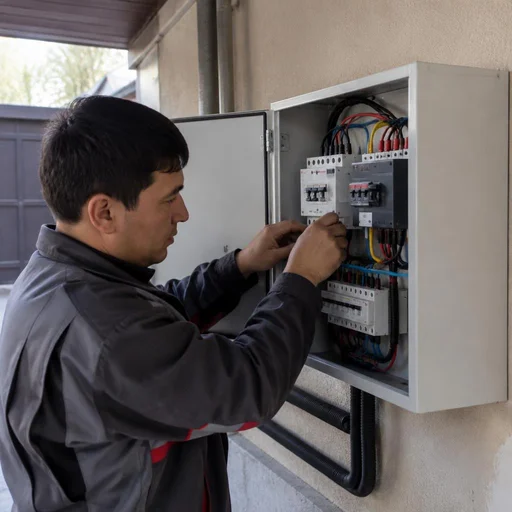

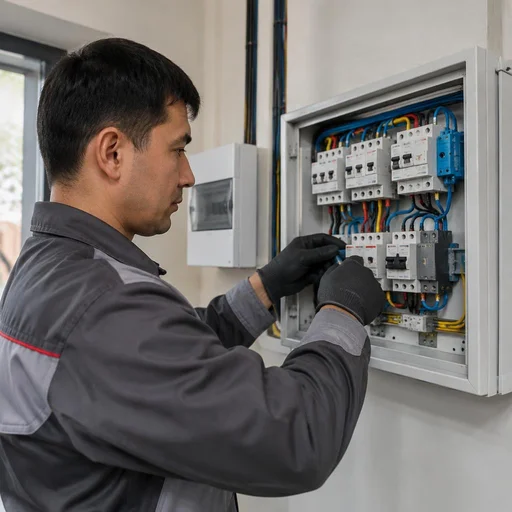

Пусконаладка АВР после монтажа
Eco-Service завершает монтаж пусконаладкой: имитирует пропадание основной линии и проверяет, что АВР корректно переключает нагрузку на резерв и возвращает её обратно. Сначала снимают питание с основной линии и фиксируют время срабатывания — для бытовых моделей это единицы секунд, для промышленных с задержкой на возврат параметр настраивается отдельно. Затем под реальной нагрузкой объекта проверяют, как контактор держит пусковой ток насоса, компрессора или станка: на холостом ходу узел работает безупречно, а под пиком нагрузки проявляются и слабый контакт, и неверная уставка. Возврат на основную линию тоже тестируют — с задержкой, чтобы генератор не «дёргался» при коротких просадках сети. Клиенты часто ищут установка авр цена — и попадают на эту страницу, хотя итоговую смету формируют только после осмотра объекта и проверки вводного кабеля. Пусконаладку проводят под реальной нагрузкой объекта, а не «на холостом ходу» — только так видно, выдержит ли контактор пусковой ток насоса или станка.

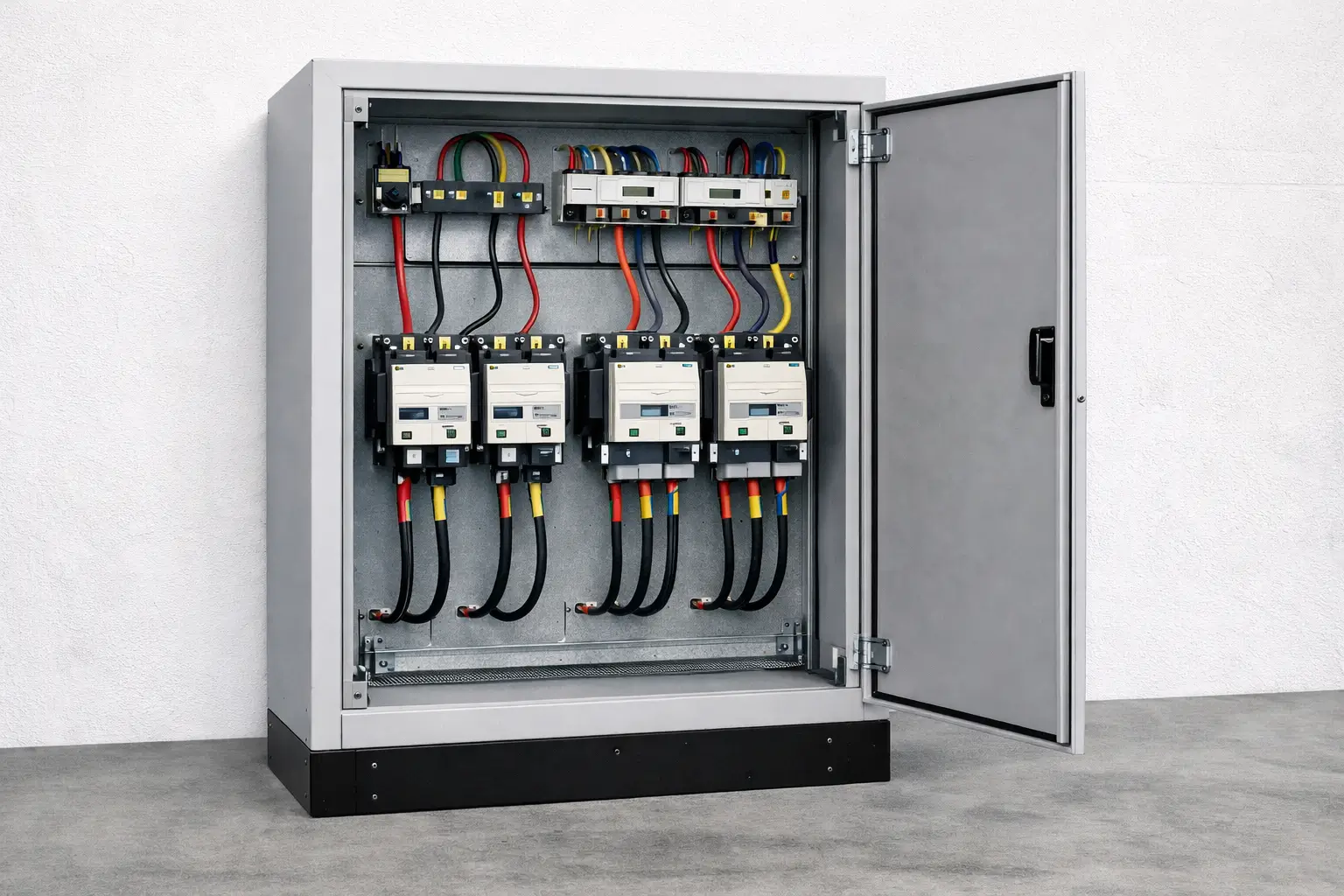

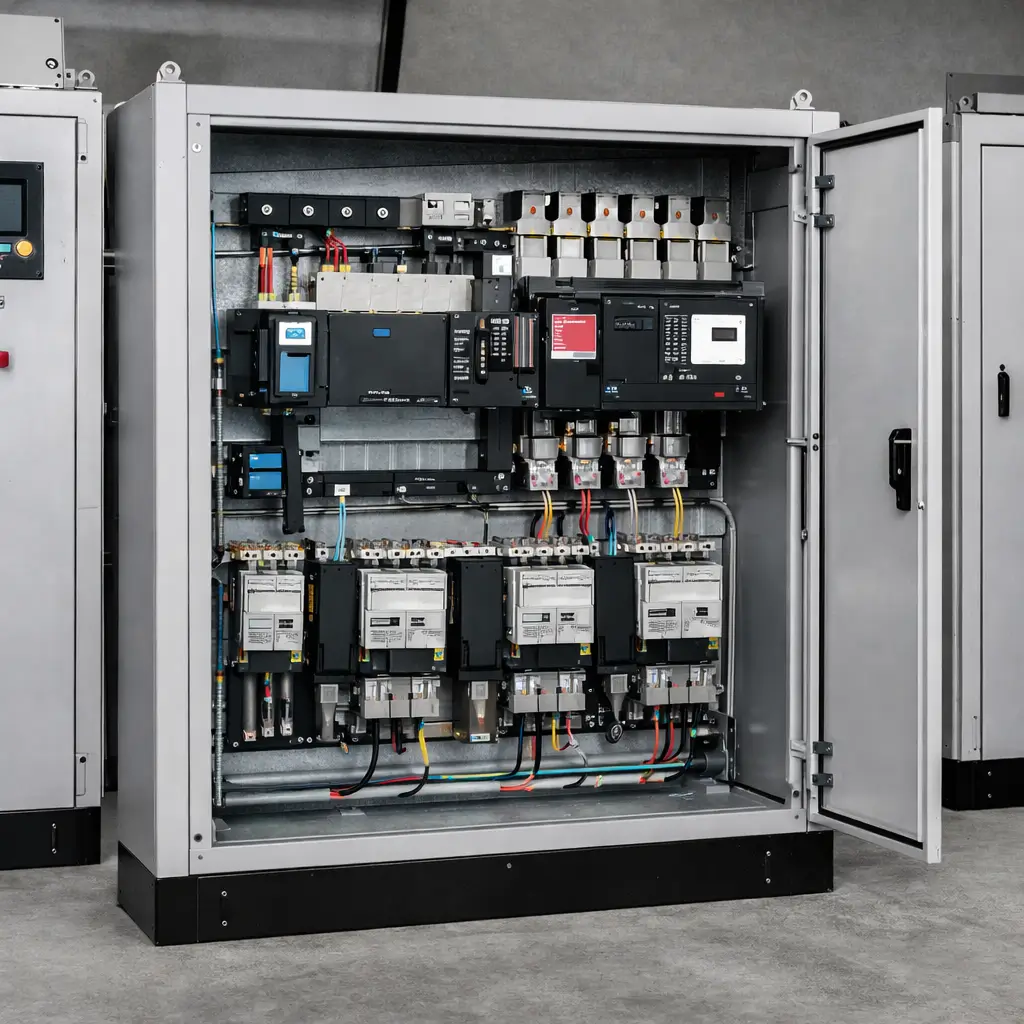

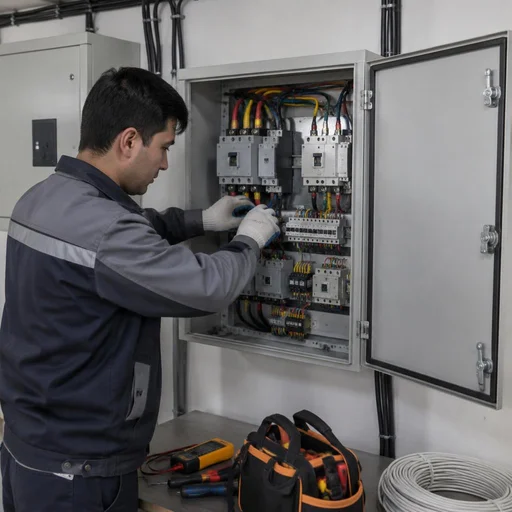

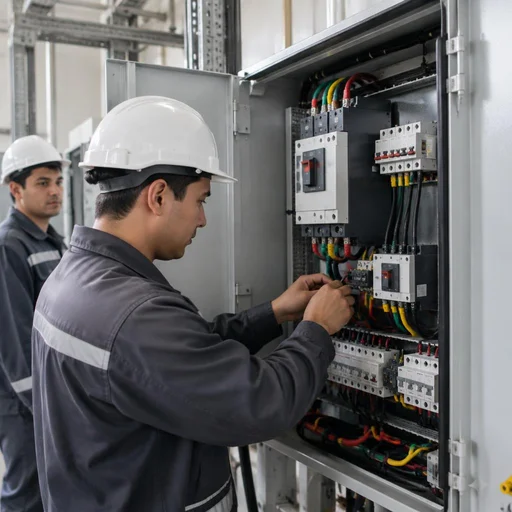

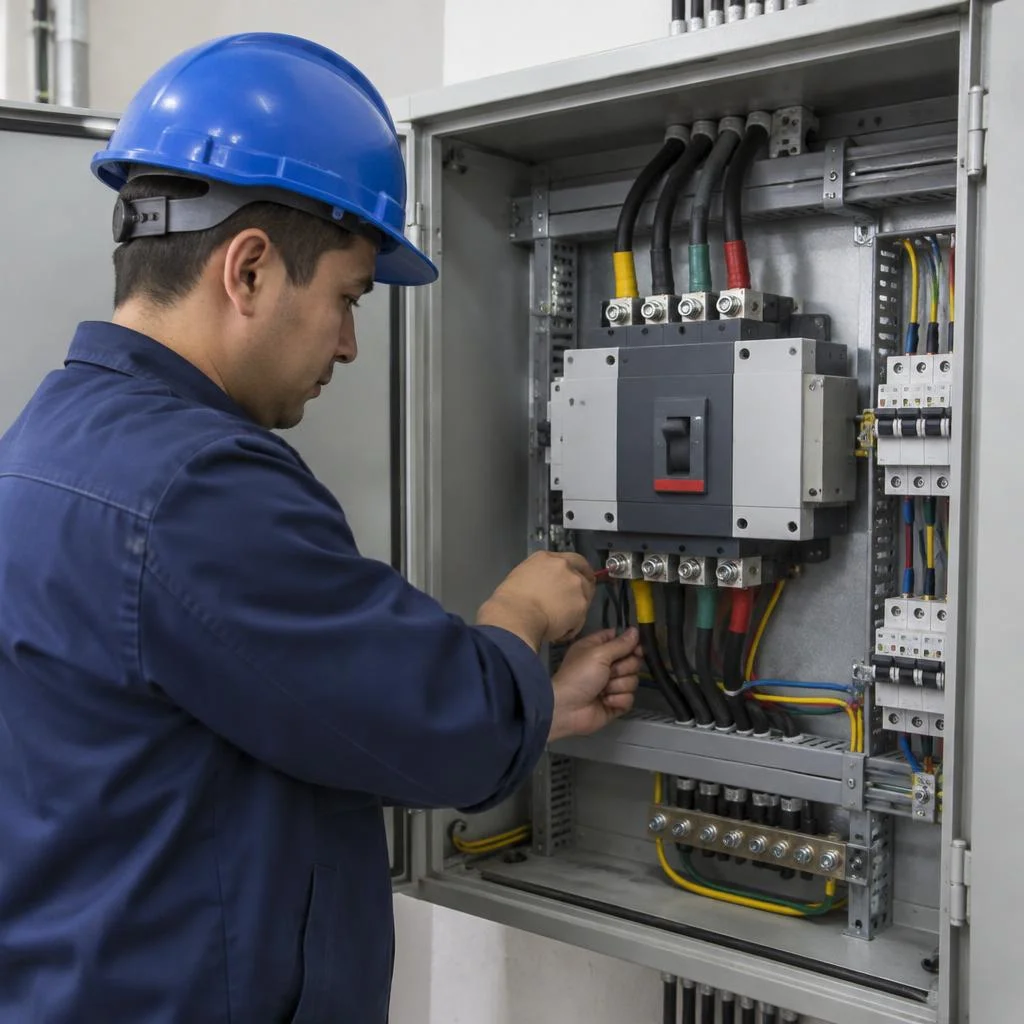

Сборка щита с АВР: компоновка и защита от перегрузки
Щит — место, где собирается вся логика переключения вводов: коммутация, приоритет, защита нагрузки. Разберём, из чего состоит грамотная компоновка, какие защитные элементы ставятся рядом и как выбрать корпус под условия объекта.

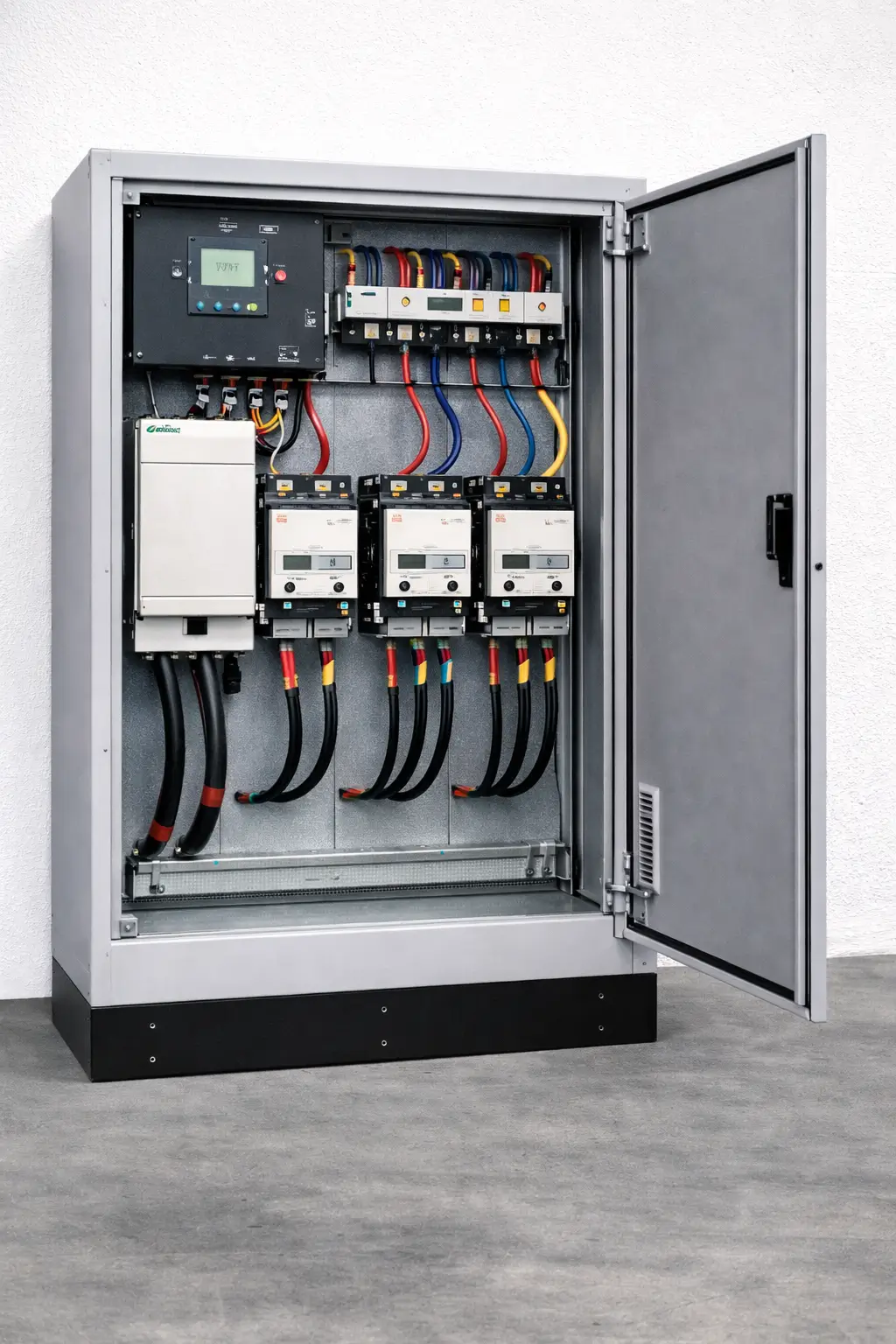

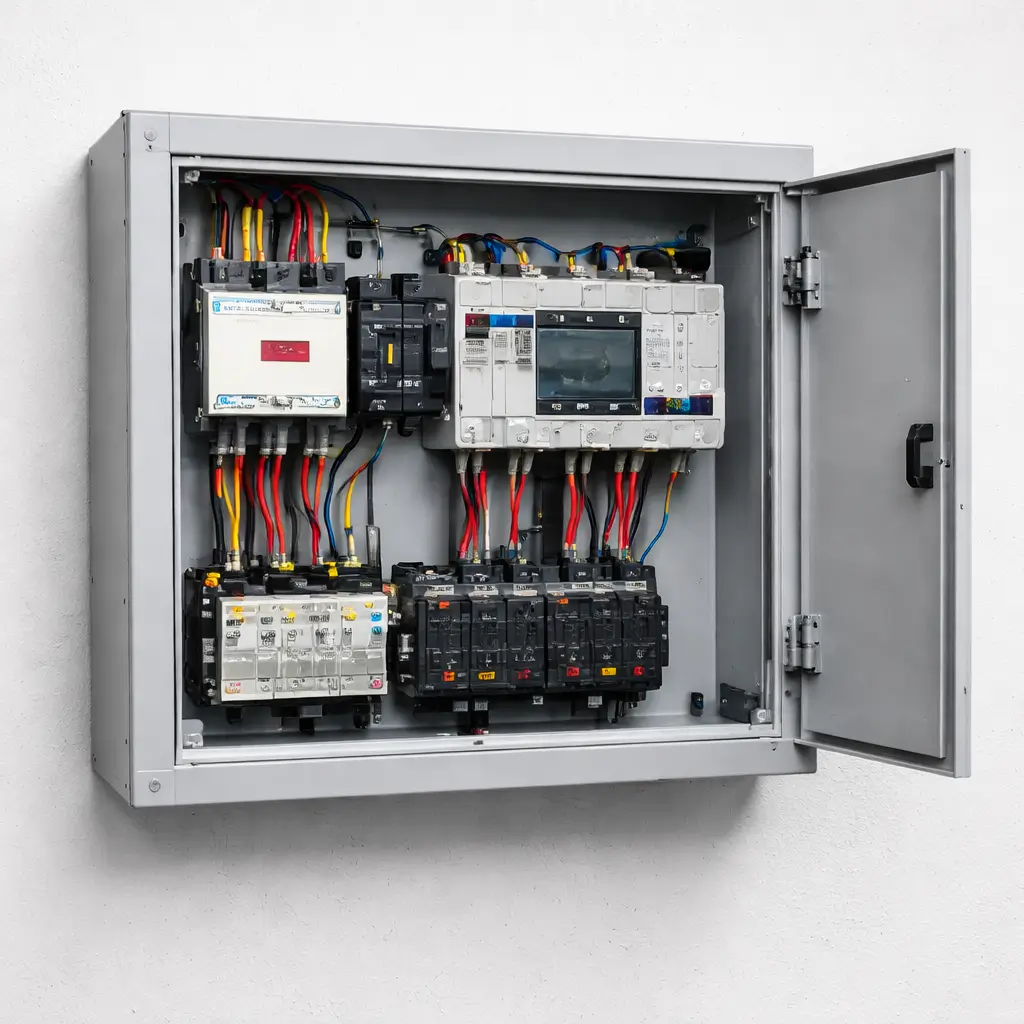

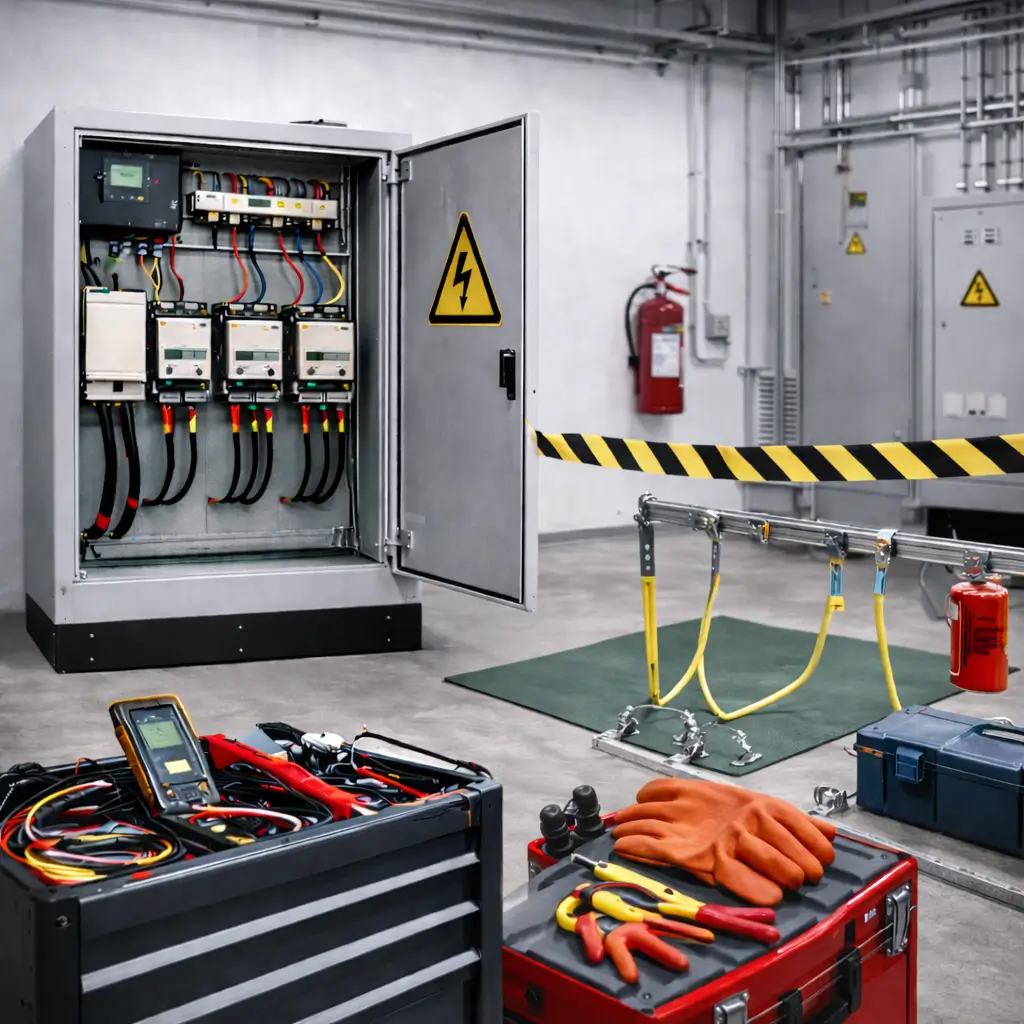

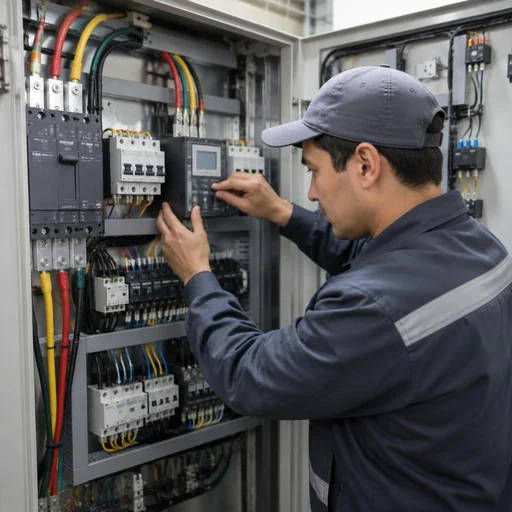

Что входит в сборку щита с АВР
- Вводной автомат: защищает питающую линию от сверхтока и служит точкой отключения всего щита при обслуживании.
- Контакторы вводов: механически переключают нагрузку между основным и резервным вводом по сигналу реле приоритета.
- Реле контроля напряжения: отслеживает параметры сети и даёт команду на переключение при просадке или скачке.
- Реле приоритета: задаёт, какой ввод считается основным, а какой включается только при его пропадании.
- Клеммники и шины: сводят нулевые и заземляющие проводники, упрощают подключение отходящих линий.
- Маркировка линий: бирки и схема на дверце щита, по которым мастер ориентируется при ремонте.
Защита от перегрузки и реле контроля напряжения
Сборка щита с АВР в Eco-Service идёт комплектом, а не набором разрозненных модулей: работы здесь заканчиваются маркировкой каждой линии и схемой на дверце. Маркировка — не формальность: при будущем ремонте или переносе мастер без схемы тратит часы на прозвонку вместо быстрой замены модуля. Монтаж автоматики на объектах с газовыми котлами и насосами требует суженных порогов — электроника плат управления чувствительна к отклонениям, а для силового оборудования оставляют стандартный коридор. На объектах с частыми перепадами реле ставят на оба ввода, а не только на основной: резервная линия от генератора тоже даёт нестабильные параметры на старте. Защита от перегрузки настраивается по номиналу вводного автомата и сечению кабеля, а реле контроля напряжения срабатывает на просадке ниже нормы и на скачках выше рабочего диапазона.
Степень защиты корпуса щита IP
Для щита с АВР внутри помещения достаточно корпуса со степенью защиты IP31–IP41, а для улицы или неотапливаемого помещения нужен IP54 и выше. В сухом отапливаемом тамбуре или электрощитовой хватает IP31: корпус защищает от твёрдых частиц и вертикальных капель. В гараже, на веранде или под навесом, где возможна влага и пыль, берут IP54 с уплотнённой дверцей и гермовводами для кабеля. В помещениях с повышенной влажностью — бане, котельной, прачечной — ставят IP65 и выше, иногда с подогревом корпуса зимой. Влага и пыль — главные враги контактора: в сыром помещении окисленные контакты залипают, и АВР перестаёт переключаться именно в момент аварии. Если объект стоит у открытого грунта или на улице, закладывайте корпус с запасом по IP — разница в стоимости щита несопоставима с ценой замены сгоревшего контактора и простоя без света.

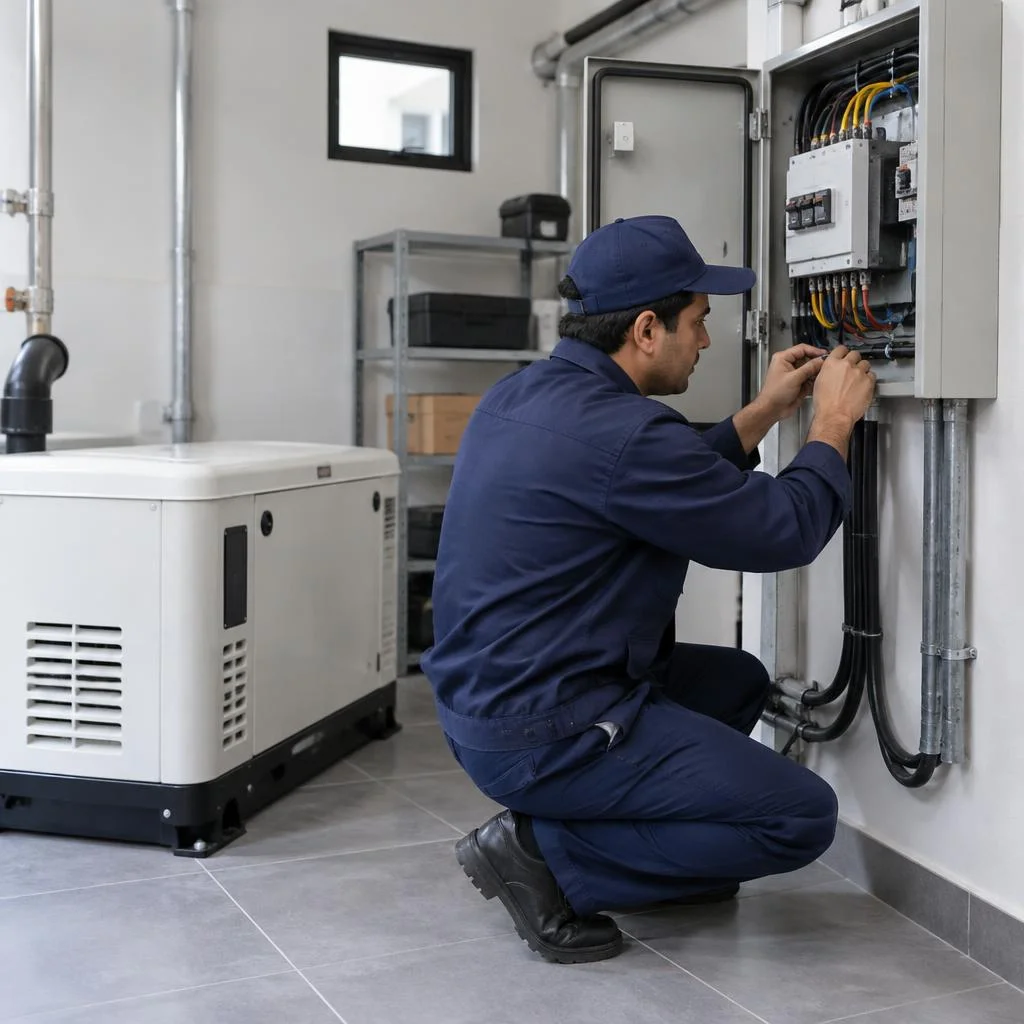

Подключение АВР к генератору и работа с резервным источником
Резервный генератор — самый частый источник питания на втором вводе после городской сети. Разберём, как автоматика связывает его с щитом, что меняет автозапуск и какие ошибки чаще всего приводят к отказу узла.

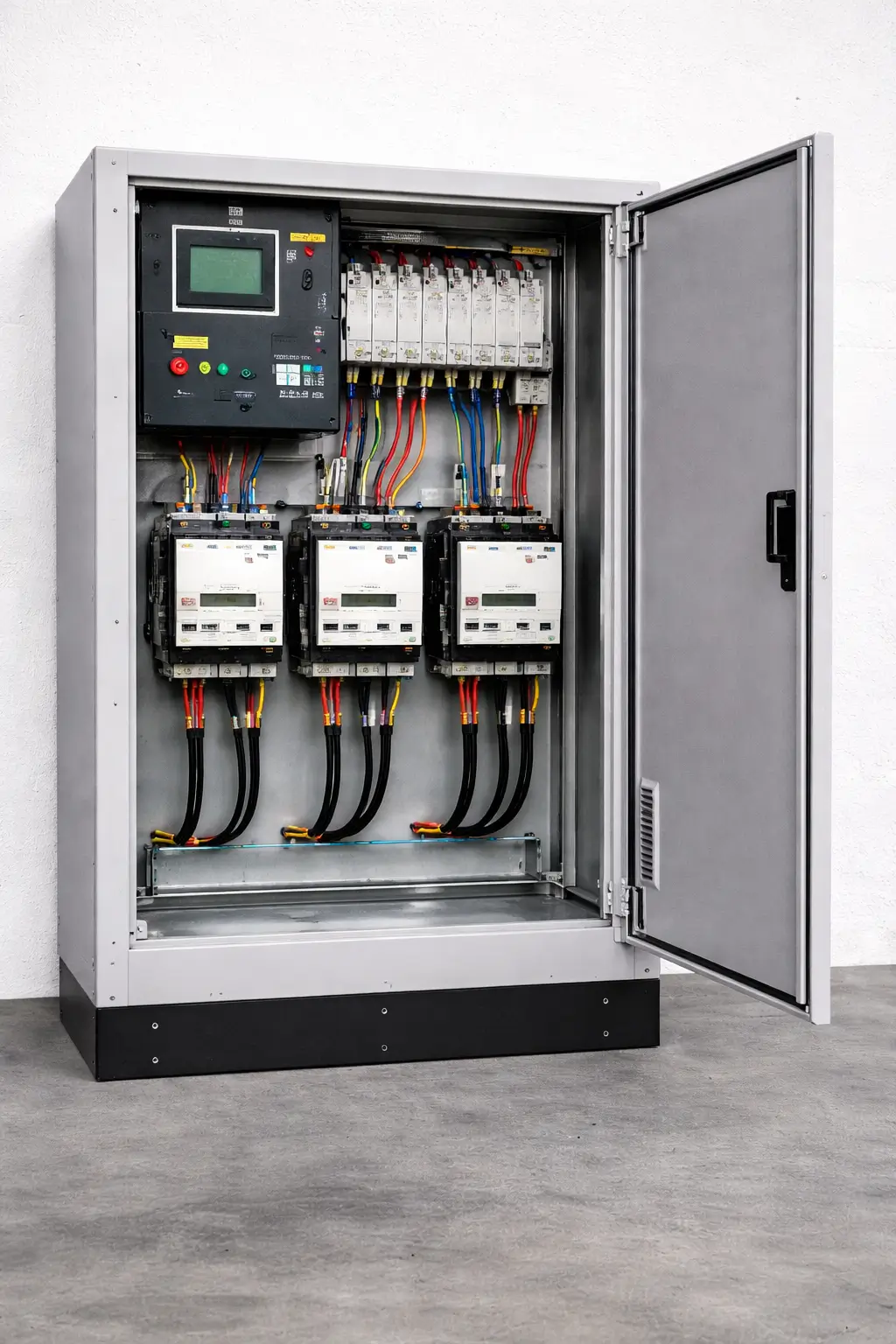

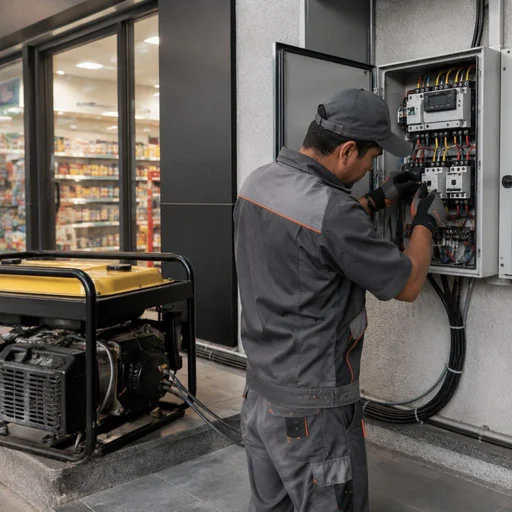

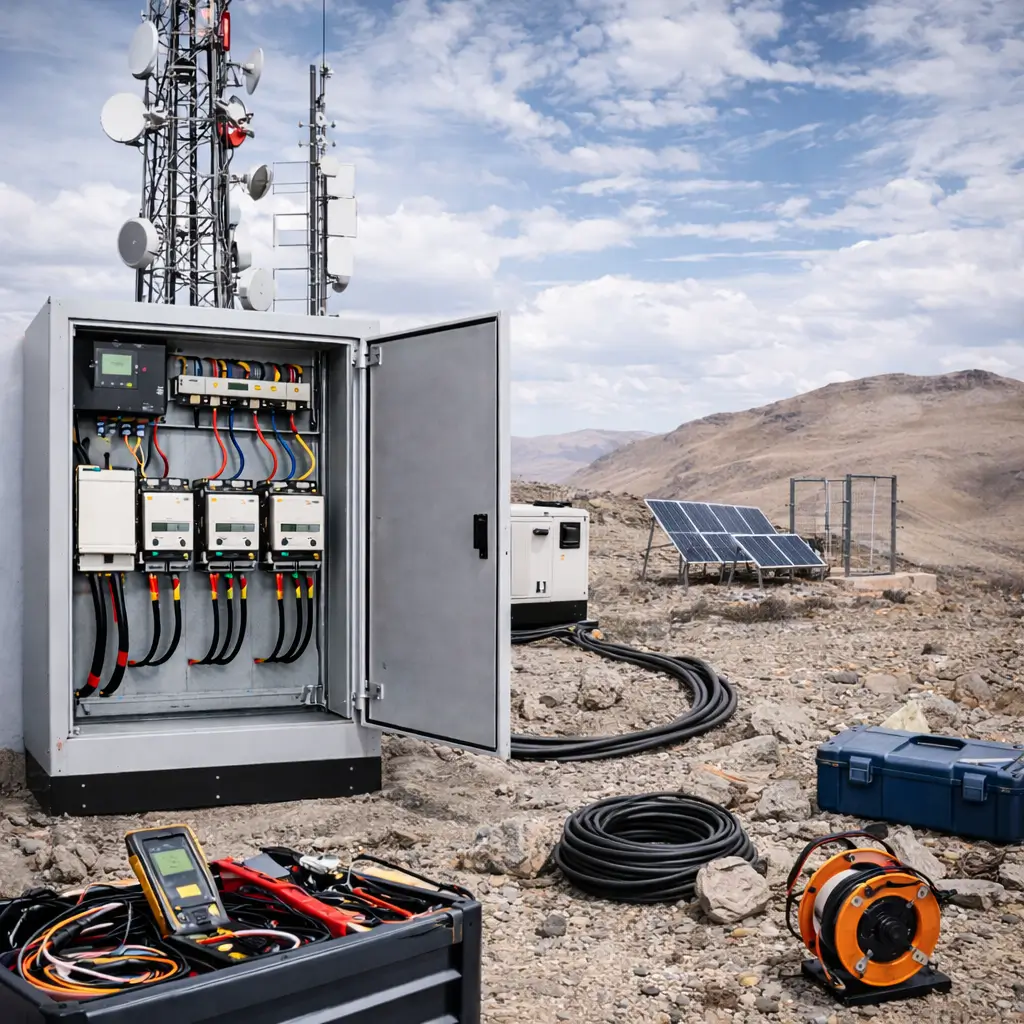

Как АВР связывается с генератором
Eco-Service подключает АВР к генератору так, что при пропадании основной сети узел подаёт сигнал на запуск генератора и только после выхода его на режим переводит нагрузку на резерв. Монтаж автоматики на объекте с генератором требует отдельной линии управления между щитом и генератором: по ней идёт команда старта, а состояние готовности возвращается контактором. Автоматика запуска держит паузу прогрева — обычно от 5 до 15 секунд, пока двигатель не выйдет на номинальные обороты, и всё это время контактор резервного ввода остаётся разомкнутым. Такой порядок лежит в основе любого монтажа на объекте с генератором. Нагрузку нельзя переводить на генератор сразу после запуска — первые секунды напряжение и частота нестабильны, и техника получает такой же скачок, от которого АВР и защищает.
АВР с автозапуском: что это даёт объекту
- Настройка автозапуска: в Eco-Service контроллер АВР связывают с автоматикой генератора, выставляя порог срабатывания по напряжению и время паузы до старта.
- Тест под нагрузкой: имитируем пропадание сети, замеряем время от команды до перевода нагрузки и проверяем, что генератор держит номинал без просадки.
- Регламент обслуживания: фиксируем периодичность проверки аккумулятора, уровня топлива и контактов автоматики, чтобы узел не отказал в нужный момент.
- Резерв без человека: объект переходит на питание от генератора автоматически, что критично для магазинов, офисов и производств с непрерывным циклом.
Типичные ошибки при подключении генератора к АВР
- Встречное включение: генератор остаётся в работе после возврата сети, две линии сводятся в одной точке и выбивают защиту.
- Заниженная мощность: резервный генератор не покрывает пусковой ток насоса или станка, напряжение просаживается, и автоматика уходит в цикл переключений.
- Отсутствие нейтрали: генератор подключают без глухозаземлённой нейтрали, реле контроля напряжения видит перекос и блокирует переключение.
- Один контур управления: команда старта идёт по силовой линии, а не отдельным проводом, из-за чего автоматика ловит наводки и срабатывает ложно.
- Нет паузы прогрева: нагрузку переводят сразу после старта двигателя, и техника получает скачок по частоте и напряжению.
Гарантия, сроки и сервис: как Eco-Service ведёт объект
Разберём, что входит в гарантию, сколько занимает монтаж и как выглядит сервис после сдачи объекта — от плановой проверки контакторов до замены или переноса узла на новое место.
Гарантия на монтаж АВР — 2 года
Eco-Service даёт гарантию на монтаж АВР 2 года — она покрывает работы по подключению к вводному кабелю, сборке щита и пусконаладке. За этот срок бесплатно устраняются дефекты, возникшие по нашей вине: ослабшие клеммные соединения, некорректная настройка приоритета ввода, сбои в логике переключения на резервный ввод. Гарантия действует при соблюдении регламента эксплуатации: если владелец сам перекоммутирует щит или подключит дополнительную нагрузку сверх расчётной, гарантийные обязательства по этому узлу снимаются. На моей практике чаще отказывает не автоматика, а именно соединения — их протяжка после первого месяца работы входит в обслуживание. Перед подписанием акта попросите показать момент затяжки клемм на вводе и на контакторе: этот параметр редко фиксируют документально, а он определяет ресурс узла.
Сколько занимает монтаж АВР
Eco-Service выполняет монтаж АВР в квартире или частном доме за один рабочий день, а на объектах с трёхфазным вводом и сборкой щита работы занимают до двух дней. В стандартный день укладывается полный цикл: прокладка кабеля до щита, монтаж вводного автомата, подключение к резервному вводу и пусконаладка с проверкой переключения под нагрузкой. Срок зависит не от самого узла, а от подготовки: если кабель до щита не проложен и вводной автомат не установлен, к монтажу добавляется подготовительный этап — на ташкентских объектах это плюс один день. Когда клиент спрашивает про монтаж авр цена, я всегда уточняю комплектацию: подготовка, сборка щита и настройка автоматики считаются отдельными позициями, поэтому итог зависит от того, что уже сделано на объекте.
Обслуживание и замена АВР после сдачи объекта
- Плановая проверка: раз в год осматриваем контакторы, реле контроля напряжения и клеммные соединения на нагрев и подгар.
- Протяжка соединений: подтягиваем клеммы на вводе и на контакторе — ослабший контакт греется и ускоряет износ узла.
- Тест переключения: имитируем пропадание сети и проверяем, что автоматика уходит на резерв за расчётное время.
- Замена АВР: при выходе узла из строя меняем его на новый с той же схемой подключения и повторной пусконаладкой.
- Перенос на новое место: при смене ввода демонтируем узел, прокладываем кабель заново и настраиваем приоритет.
Заключение
Собрали ключевые выводы по монтажу АВР: от выбора схемы до подключения генератора и обслуживания. Ниже — то, что определяет стабильную работу резервного питания на объекте.
Главные выводы
- АВР — это система: корректная работа зависит от комплекта устройств — вводного автомата, реле контроля, контакторов и щита, а не от одного переключателя.
- Схема под нагрузку: выбор однофазной или трёхфазной конфигурации определяется типом ввода и характером потребителей — от освещения до станков.
- Полный цикл монтажа: подготовка, подключение к вводному кабелю, сборка щита и пусконаладка под реальной нагрузкой — без последнего этапа система не отлажена.
- Резервный источник: связка с генератором требует настройки автозапуска, проверки фазировки и согласования приоритета вводов.
- Гарантия и сервис: двухлетняя гарантия и регулярное обслуживание продлевают срок службы узла и защищают технику на объекте от скачков и просадок.
