Что такое кабельный лоток и какие задачи он решает на объекте
Кабельный лоток — несущая металлическая конструкция для открытой прокладки кабеля. В коммерческих, промышленных и складских зданиях Ташкента без него не обходится ни одна протяжённая трасса.
Что такое кабельный лоток и чем он отличается от кабель-канала
Кабельный лоток — открытая несущая конструкция из металла, по которой кабель укладывается без затяжки в трубу, что упрощает монтаж и обслуживание. Кабель-канал — закрытый короб из пластика или тонкой стали с готовыми отсеками под 2-4 линии, рассчитанный на слаботочку и питающие группы небольшого сечения. Лоток собирается из перфорированных, проволочных, лестничных или сплошных секций шириной от 50 до 600 мм и несёт пучок из 15-40 кабелей одновременно. Крепят его на кронштейны, консоли и потолочные подвесы с шагом, который считается по весу трассы. Прокладка кабельных лотков — так чаще всего формулируют задачу клиенты, когда им нужна открытая трасса под пучок линий. В отличие от кабель-канала, лоток рассчитан на пучок кабелей с суммарной нагрузкой до десятков килограммов на метр — поэтому его применяют там, где короб физически не выдержит. Если проектом заложено больше восьми силовых линий в одном направлении, считайте не короб, а именно лотковую трассу — иначе крепёж придётся переделывать на объекте.
Где на объектах Ташкента применяют лотковые трассы

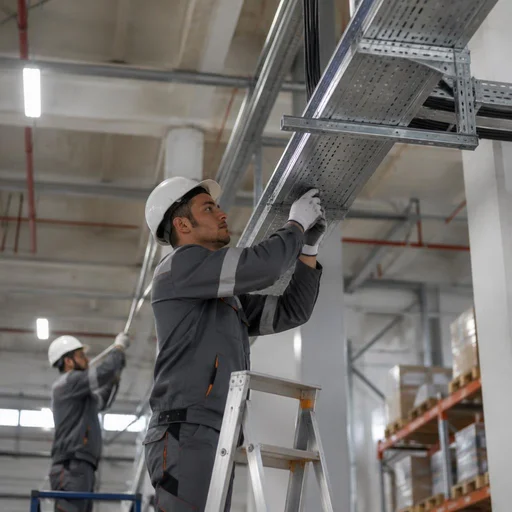

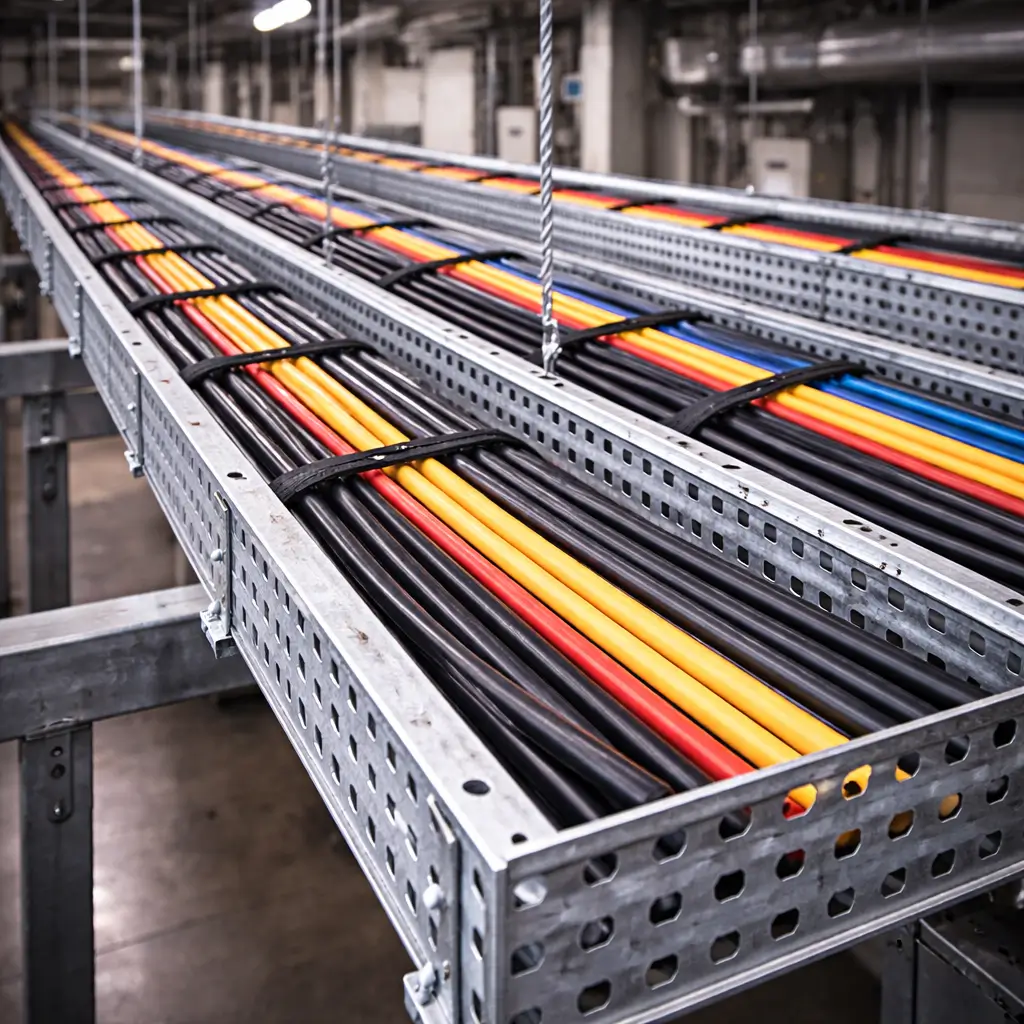

- Склады и логистические хабы: трассу ведут по потолку вдоль стеллажных линий — нижний ярус остаётся под хранение и проезды погрузчиков.
- Бизнес-центры и офисы: лоток идёт над подвесным потолком и в технических коридорах, откуда линии заводятся к щитовым и этажным стоякам.

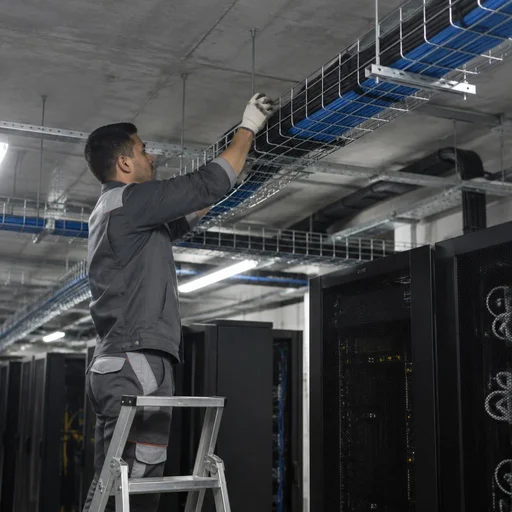

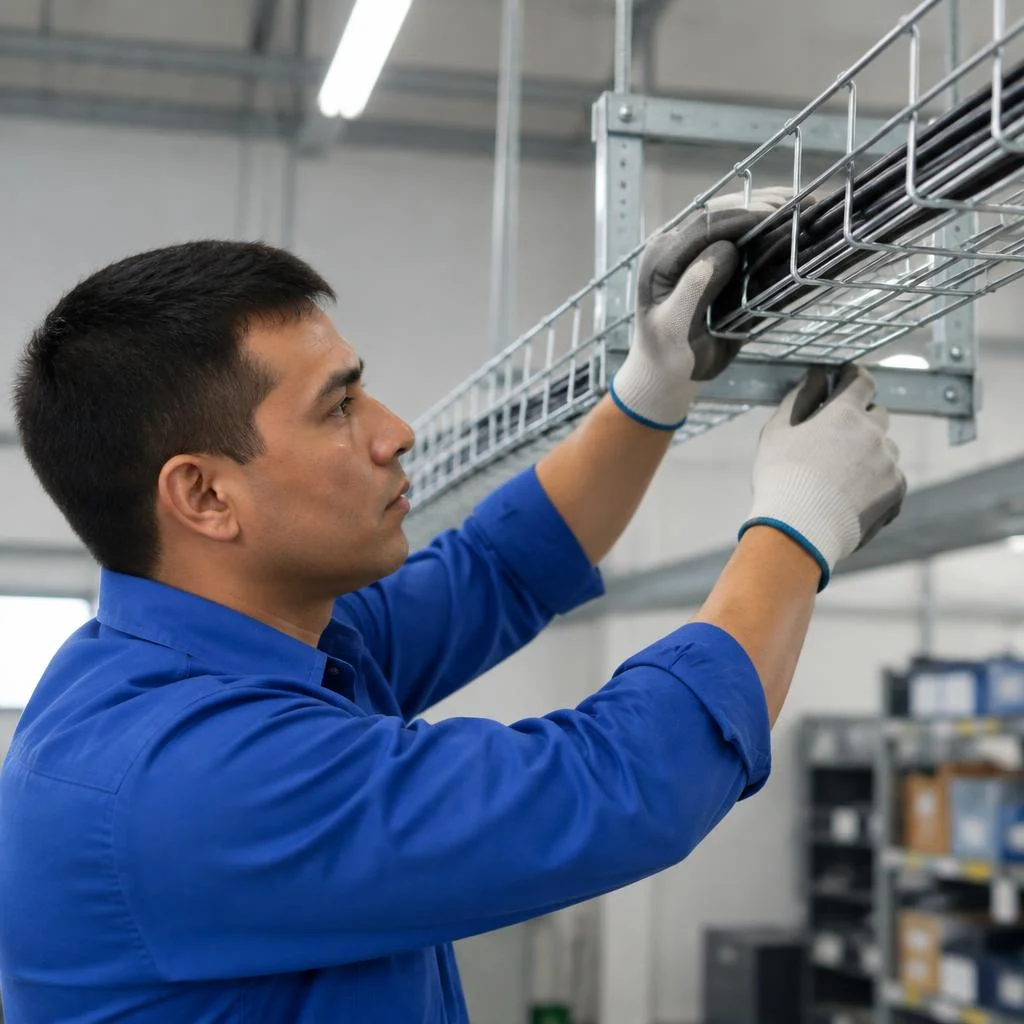

- Торговые залы и супермаркеты: открытые проволочные лотки монтируют под потолочной плиткой — они не перекрывают светильники и решётки вентиляции.

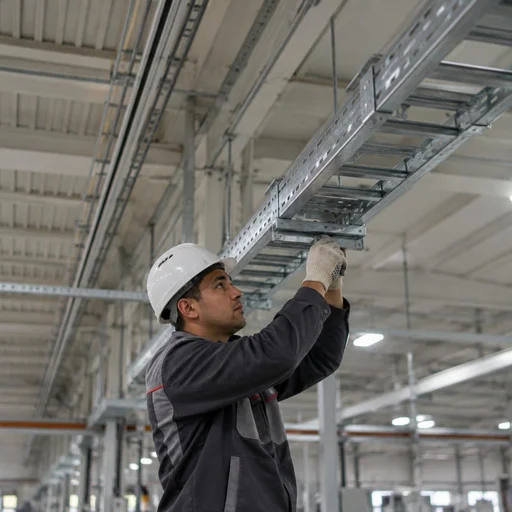

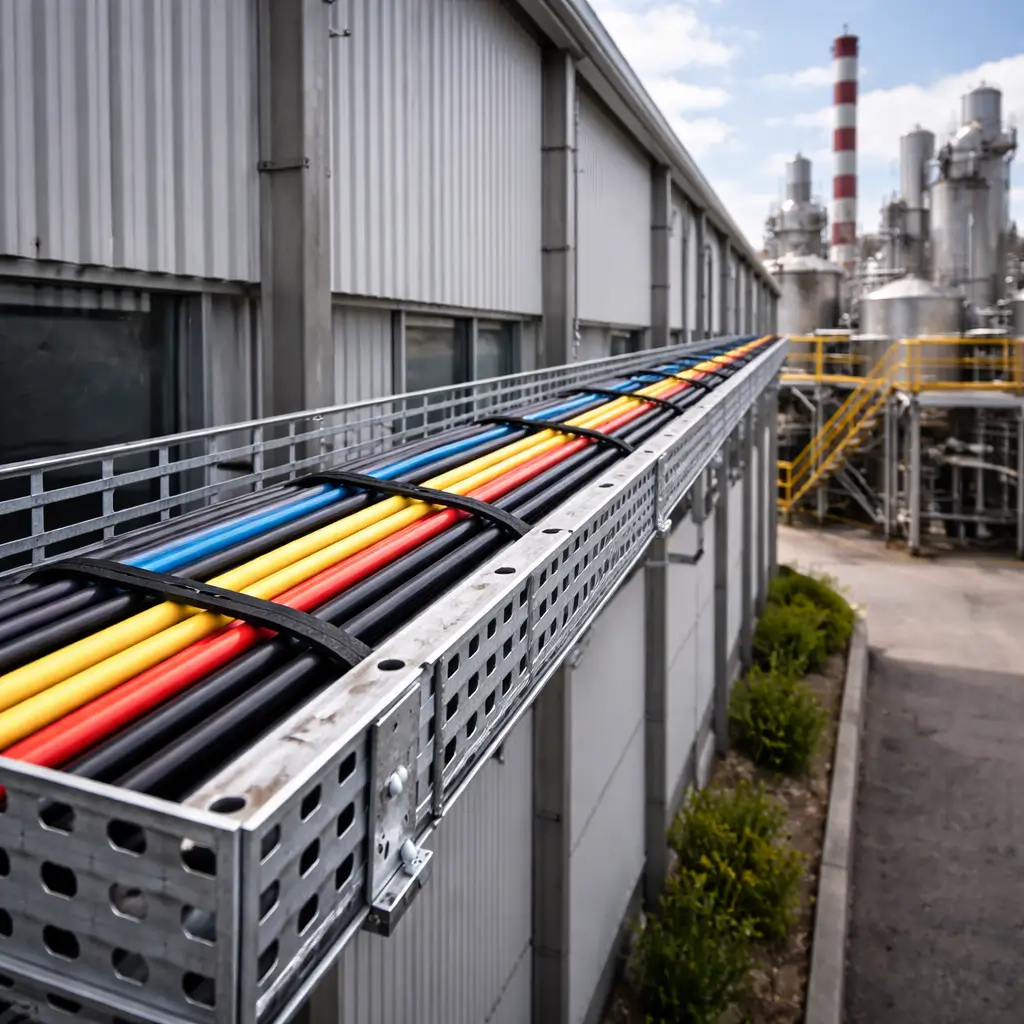

- Производственные цеха: лестничные лотки несут силовые фидеры к станкам и крановому оборудованию, где важна вибрационная стойкость.
- Серверные и узлы связи: перфорированный лоток разделяет силовые и слаботочные линии и даёт доступ к отдельной ветке без разборки трассы.
Из чего состоит лотковая трасса: элементы и комплектующие

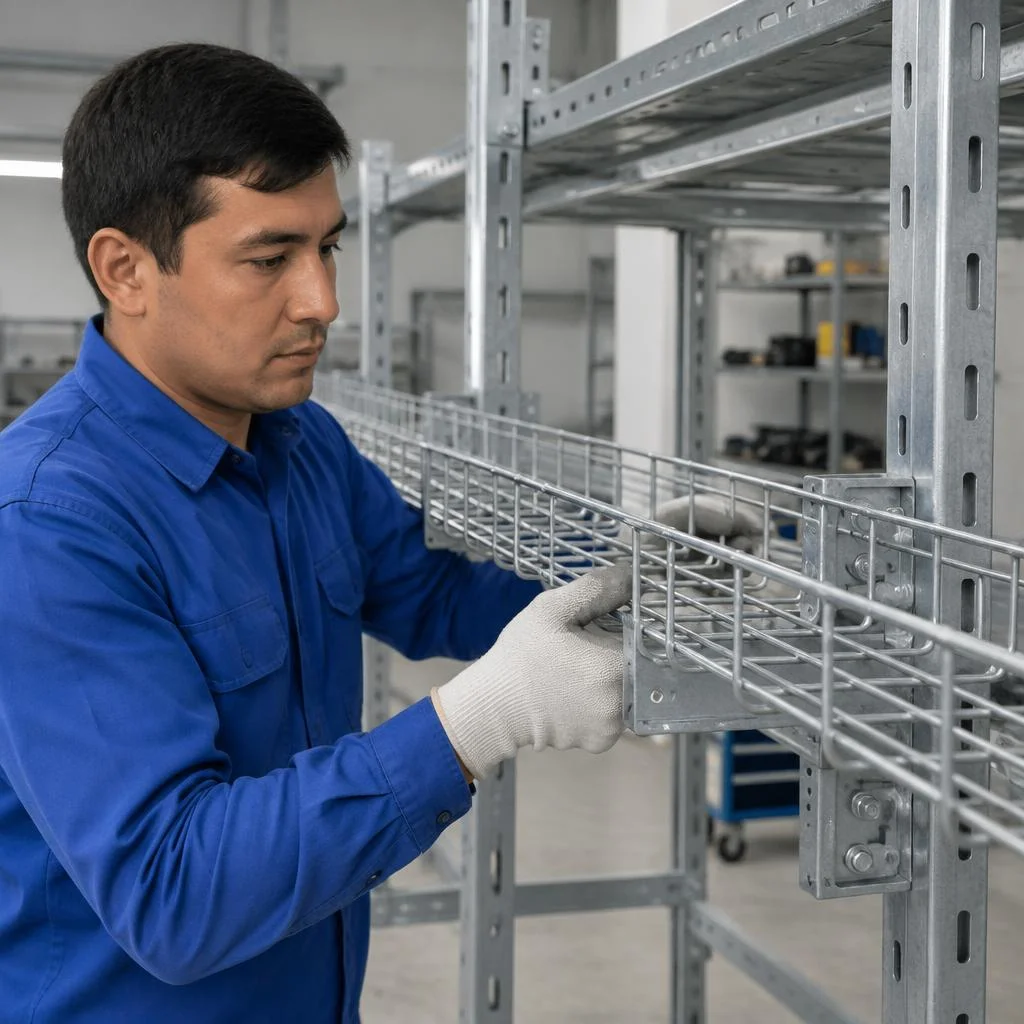

- Секции лотка: прямые отрезки длиной 2 или 3 метра — перфорированные, проволочные, лестничные или сплошные.
- Кронштейны: настенные опоры, которые держат лоток на стене или колонне и задают вылет от основания.
- Консольные опоры: усиленные кронштейны под широкие лотки и тяжёлые пучки кабеля.
- Траверсы: поперечные балки, на которых лоток лежит при креплении к потолочным подвесам.
- Соединители секций: пластины и болтовые комплекты, стягивающие соседние отрезки в непрерывную линию.
- Поворотные элементы и тройники: готовые углы на 90, 45 и 135 градусов и ответвления для разводки трассы в несколько направлений.
- Переходники и торцевые заглушки: детали для смены ширины лотка и аккуратного закрытия открытых концов трассы.
Типы лотков, которые мы монтируем: от проволочных до нержавеющих
На объектах мы монтируем пять типов лотковых систем — проволочные, перфорированные, металлические, лестничные и нержавеющие. Выбор диктуют три вещи: суммарная нагрузка трассы, агрессивность среды и бюджет монтажа.
Сравнение типов лотков по нагрузке и среде применения
| Тип лотка | Нагрузка | Среда применения | Особенность монтажа |
|---|---|---|---|

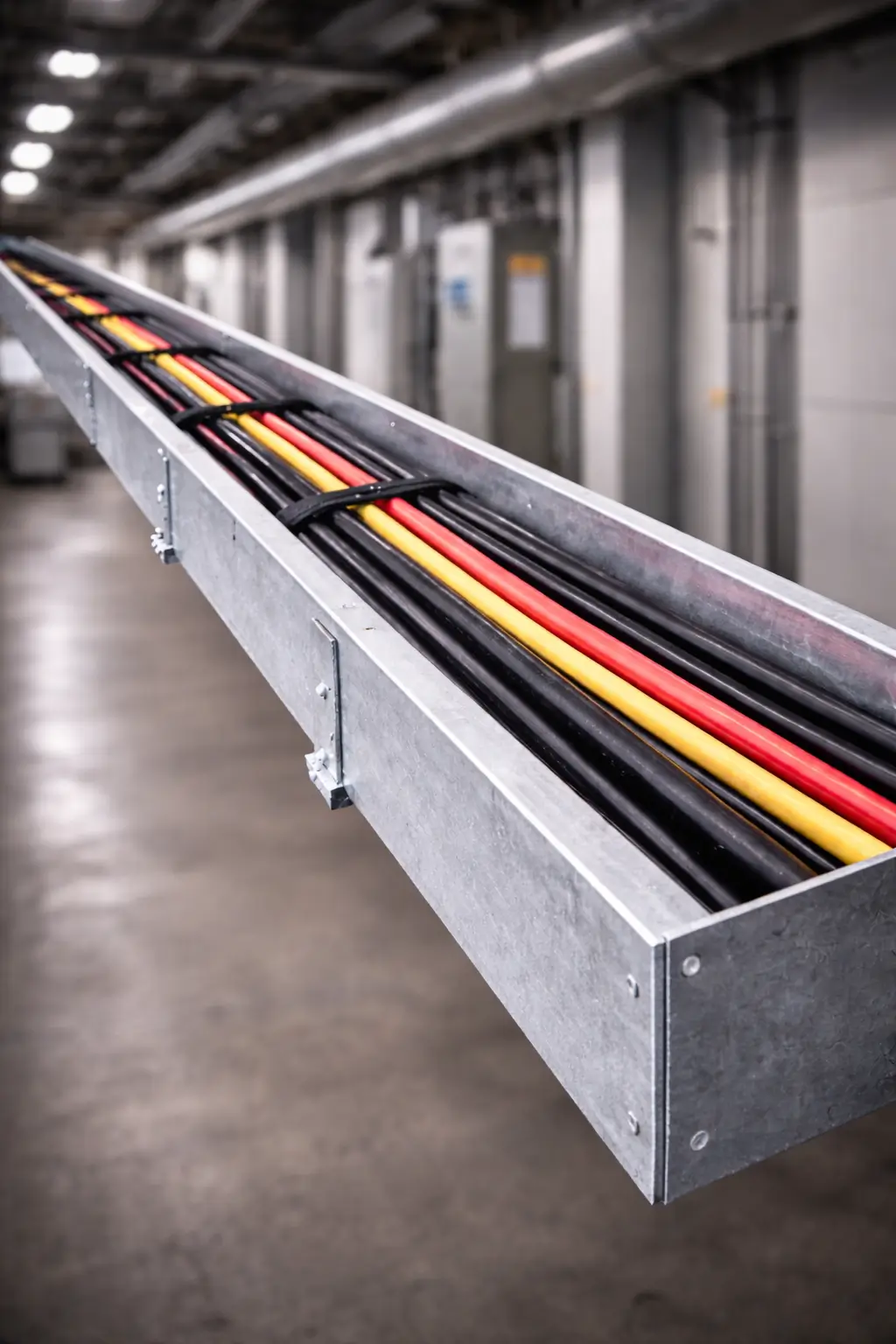

| Металлический | средняя и высокая | универсальная | крепится на кронштейны |

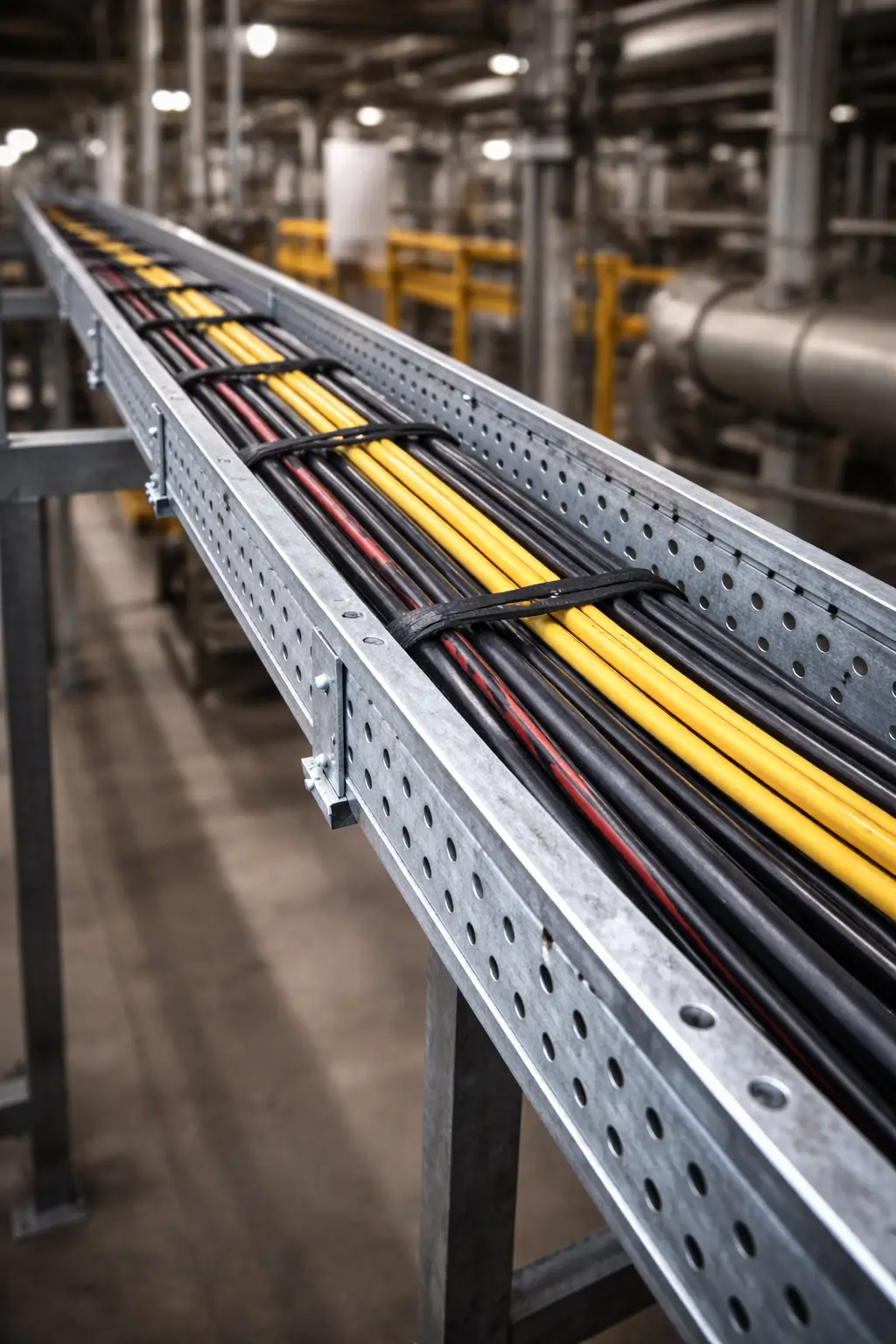

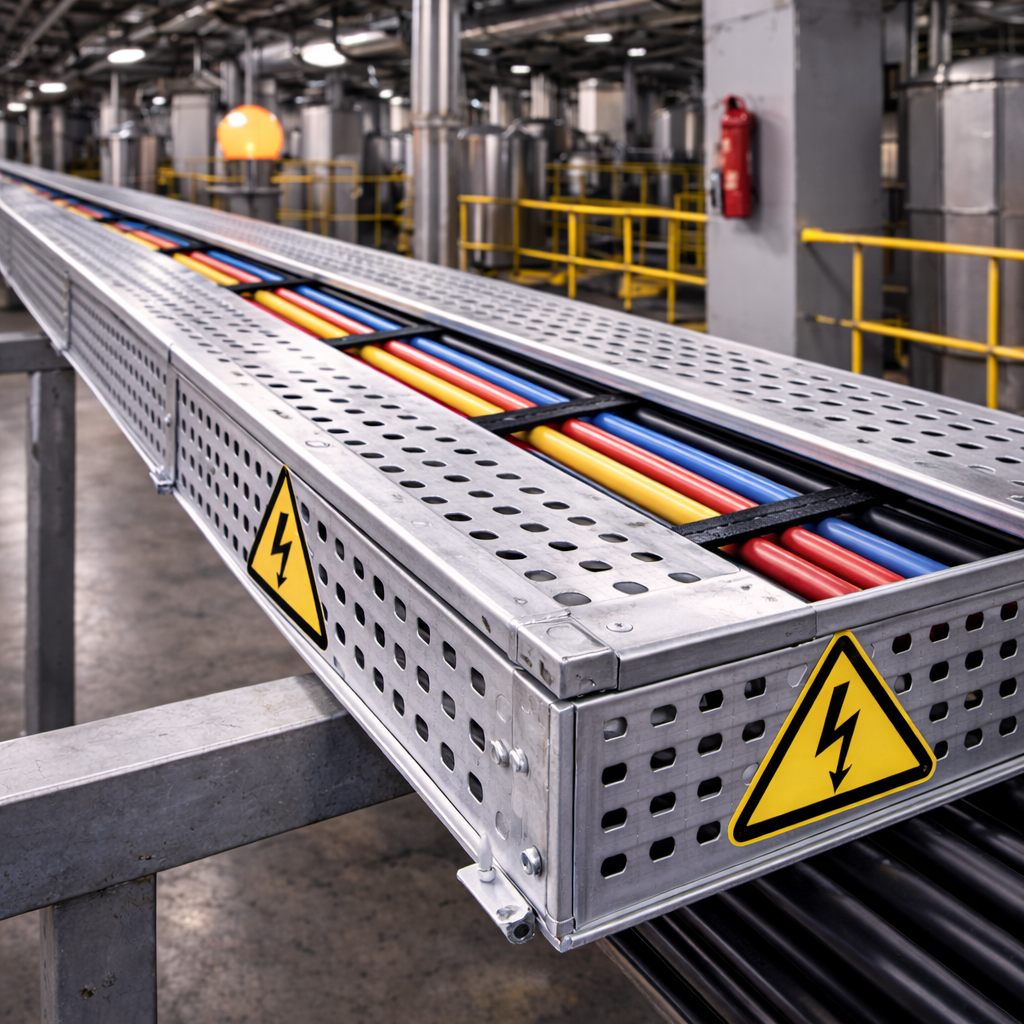

| Перфорированный | средняя | вентилируемые помещения | перфорация под стяжки и хомуты |

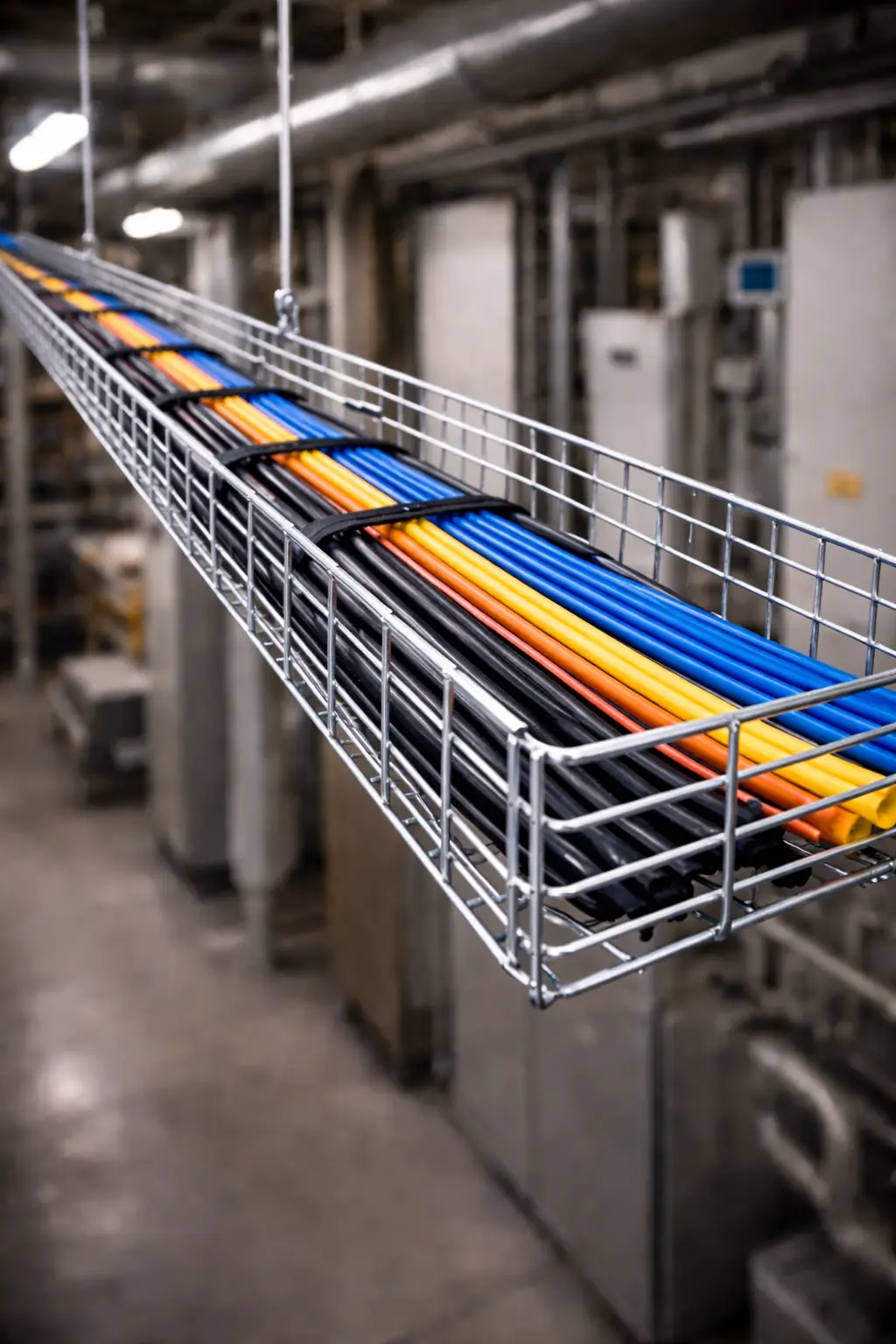

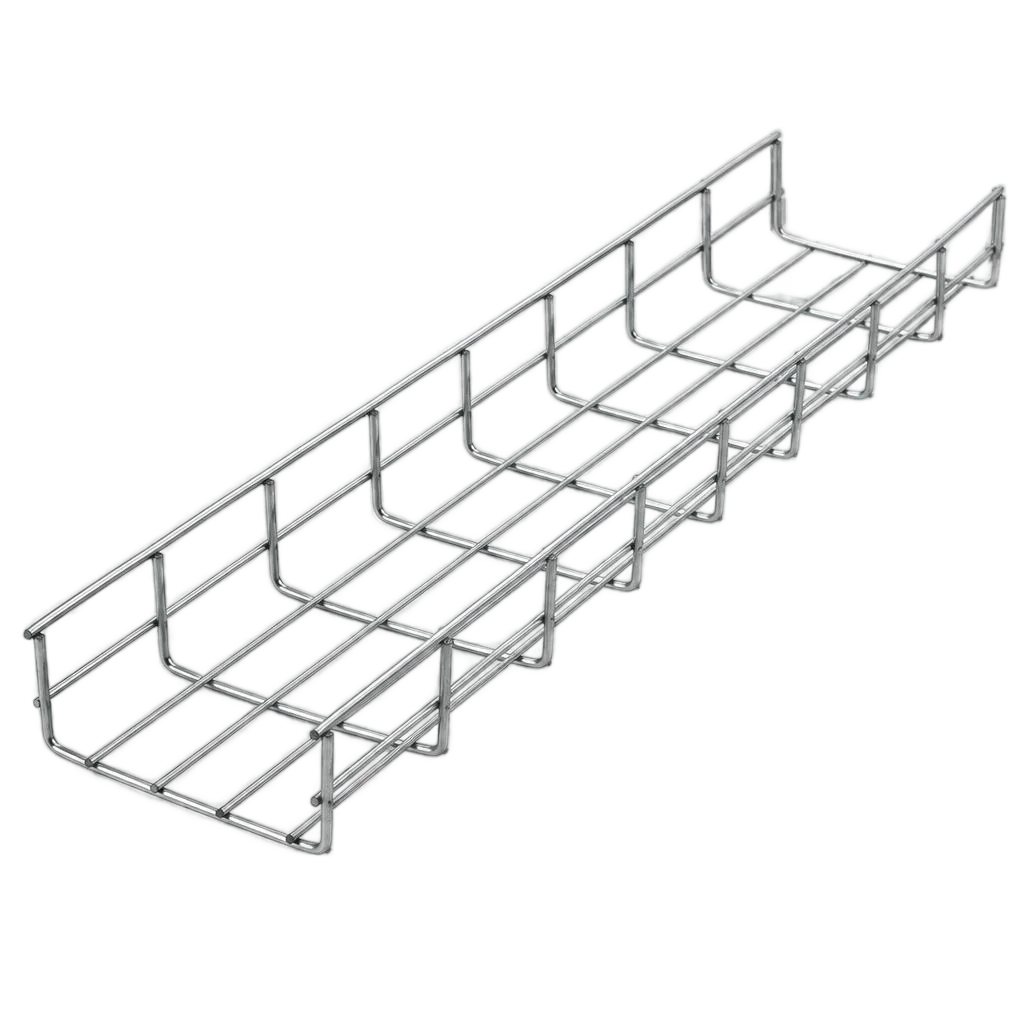

| Проволочный | низкая | офисы, слаботочка | лёгкий, быстрая сборка |

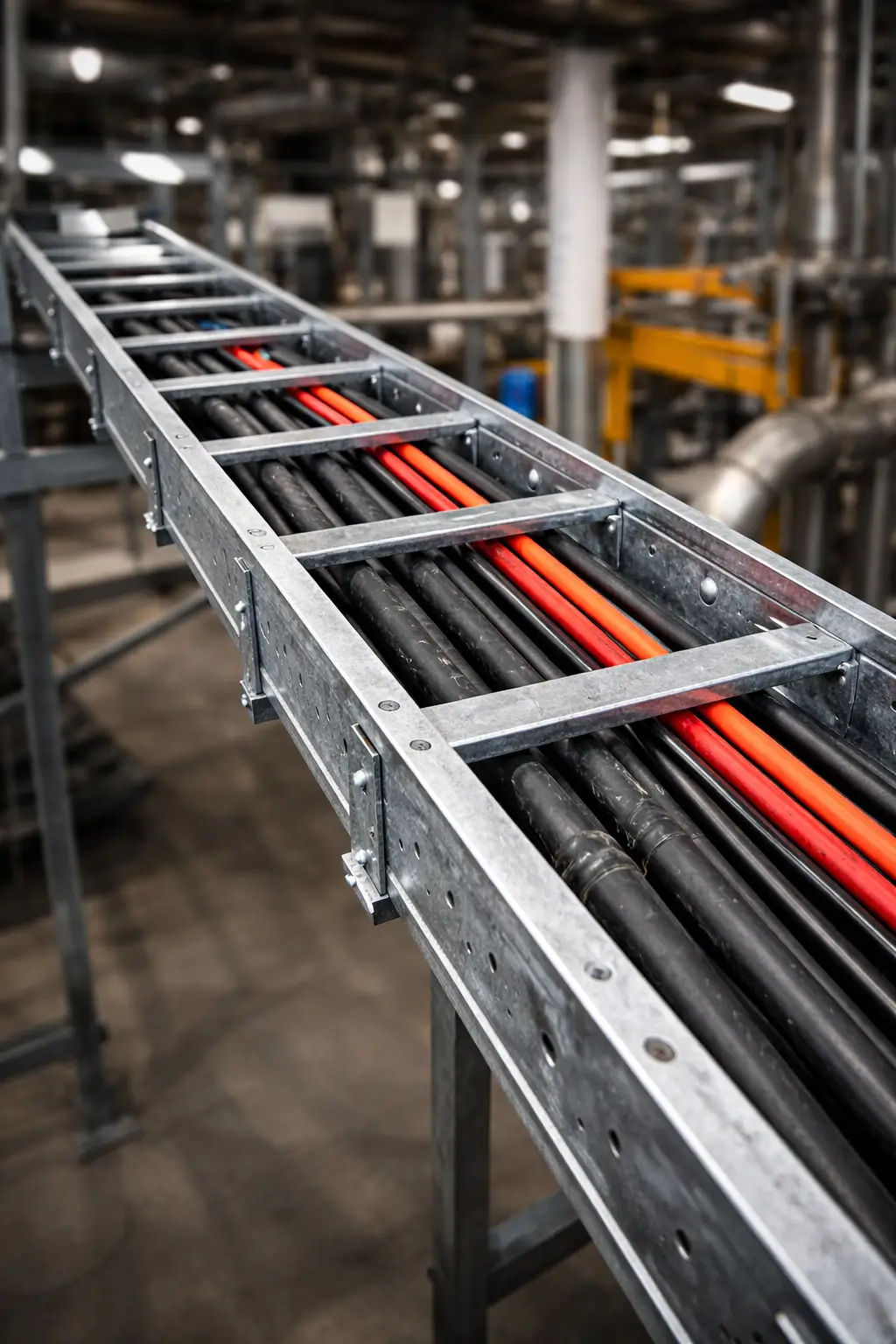

| Лестничный | высокая | силовые трассы, цеха | перекладины под тяжёлый кабель |
| Нержавеющий | средняя и высокая | влажные и агрессивные среды | устойчив к коррозии |
Мы подбираем тип лотка по трём параметрам: суммарная нагрузка на метр, агрессивность среды и требования к вентиляции кабеля. Eco-Service монтирует все пять разновидностей, и на одном промышленном объекте часто соседствуют лестничный лоток в цехе и проволочный в административном крыле. Для слаботочки на офисных объектах проволочный лоток выгоднее перфорированного по весу — потолочные подвесы требуют меньше точек крепления.
Металлический и перфорированный лоток: когда какой ставить
Мы ставим перфорированный лоток там, где кабель нужно часто фиксировать стяжками или важна вентиляция, а гладкий металлический — на длинных прямых участках без промежуточных креплений. В офисных центрах перфорация помогает крепить витую пару каждые 30-40 сантиметров, а на складах гладкий металлический лоток держит силовой кабель без лишних отверстий в корпусе. Перфорация снижает жёсткость секции на кручение — на поворотах трассы перфорированный лоток требует дополнительного кронштейна ближе к углу. Eco-Service при монтаже металлического и перфорированного лотка закладывает крепёж под конкретную нагрузку, поэтому при выборе типа сначала уточняйте вес кабеля на метр, а уже потом смотрите на цену секции.
Проволочный и лестничный лоток: лёгкие и тяжёлые трассы

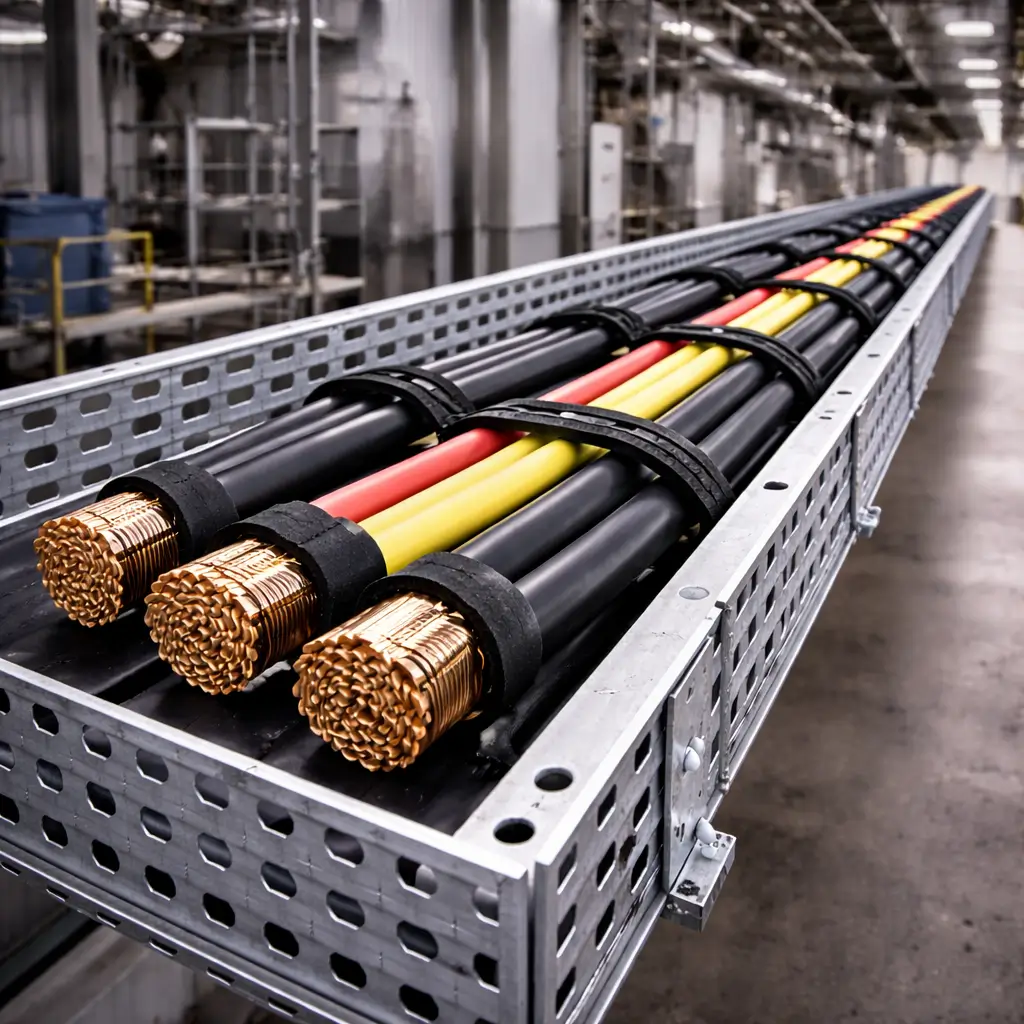

Проволочный лоток мы применяем для слаботочных линий и коротких ответвлений, лестничный — для силовых трасс с тяжёлым кабелем большого сечения. На бизнес-центрах проволочные системы экономят до трети веса подвесной конструкции, а в цехах лестничный лоток держит кабель сечением 120-240 мм² на пролётах между опорами. Лестничный лоток удобен тем, что кабель можно укладывать с шагом между перекладинами — это упрощает протяжку длинных участков без промежуточных протяжных люков. Когда заказывают монтаж кабельных лотков цена рассчитывается по типу трассы: лёгкие проволочные участки обходятся дешевле в крепеже, чем лестничные с усиленными консолями. Прокладка кабельных лотков по потолочным перекрытиям идёт быстрее, если проволочные секции заранее собраны в блоки по 3-4 метра на полу, а не поднимаются наверх по одной.
Нержавеющий лоток для агрессивных сред
Лоток из нержавеющей стали мы монтируем в помещениях с влажностью, химической средой или на пищевых производствах, где оцинковка быстро корродирует. На предприятиях пищепрома и в моечных цехах нержавейка марки AISI 304 служит десятилетиями, тогда как цинковое покрытие теряет защитные свойства за 3-5 лет при постоянной влажности. Нержавейка дороже в монтаже не из-за материала, а из-за крепежа — обычные анкеры в паре с нержавеющим лотком дают гальваническую пару и точку коррозии. Eco-Service подбирает крепёж из того же класса стали, что и сам лоток, — иначе первый очаг ржавчины пойдёт именно по анкеру, а не по секции.
Разметка трассы и расчёт нагрузки: как проектируется будущая линия
До первого отверстия в стене мы делаем разметку трассы, считаем нагрузку и составляем схему крепления — это три отдельных этапа, каждый со своим результатом. Монтаж начинается только после того, как все три документа готовы и согласованы с заказчиком.
Разметка трассы на объекте

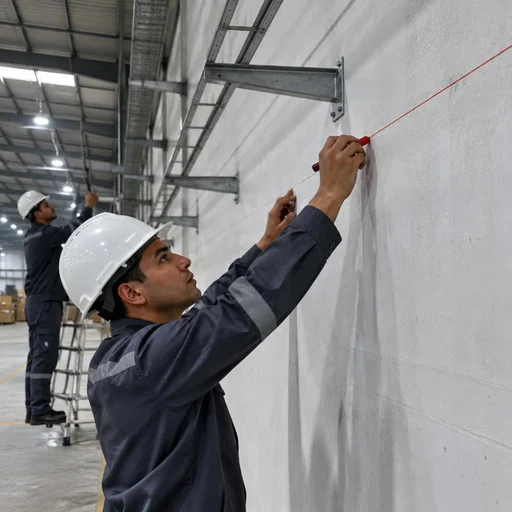

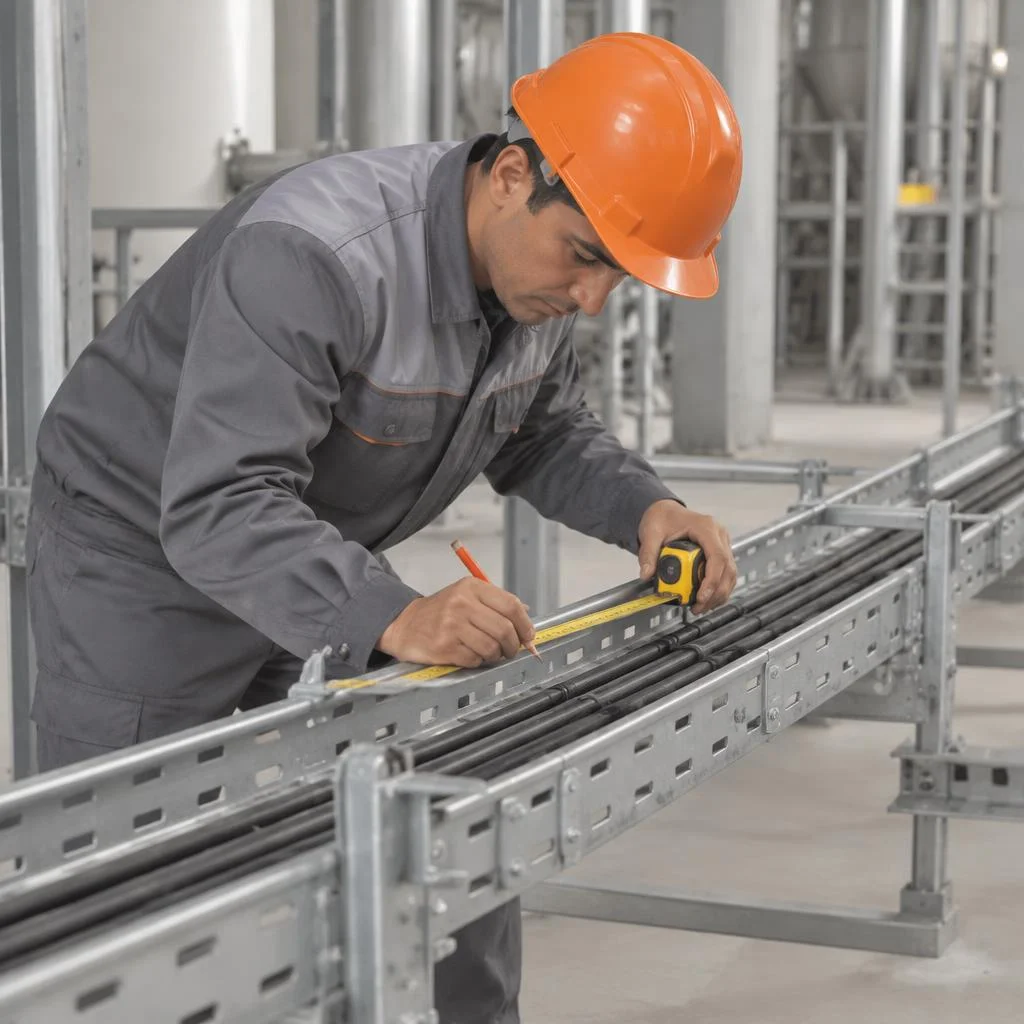

Мы начинаем с разметки трассы: наносим ось линии, точки поворотов и места установки опор с учётом высоты потолка и расположения балок. На промышленных объектах Ташкента ось ведут лазерным уровнем на высоте от 2,5 м, обходя вентшахты, воздуховоды и чужие кабельные трассы — расхождение отметок по длине линии не превышает 5 мм на 10 м. На складах с профнастилом разметку переносят на нижнюю полку гофры, а на монолитном перекрытии точки бьют по осевым линиям балок. Прокладка кабелей в лотках начинается именно с этой разметки: пока ось не зафиксирована, монтажники не сверлят ни одного отверстия. Разметку трассы выполняет Eco-Service, и на этом этапе мы фиксируем каждую опору маркером и номером в журнале. На объектах с профнастилом крепление в верхнюю полку резко снижает несущую способность подвеса — поэтому мы всегда размечаем по нижней полке, даже если так длиннее.
Расчёт нагрузки на кабельный лоток и шаг опор
Мы рассчитываем нагрузку на кабельный лоток как сумму веса кабеля на метр плюс собственный вес секции, и по этой цифре определяем шаг кронштейнов и консолей. Для силового кабеля сечением 4×35 мм² вес достигает 1,8 кг на метр, для контрольных линий 10×1,5 мм² — около 0,4 кг; к этому добавляют массу лотка (перфорированный — 2,5-3 кг/м, лестничный — до 5 кг/м) и запас на крепёж. Шаг консольной опоры под такую трассу мы ставим 1,5-2 м, под тяжёлые лестничные системы с кабелем 4×120 мм² — не более 1,2 м. Расчёт нагрузки на кабельный лоток в Eco-Service ведут с коэффициентом 1,3 на будущую дозатяжку. Если проектом предусмотрено расширение линии, шаг опор сразу закладывают под неё — иначе через полгода трассу придётся перекреплять.
Схема крепления лотков: что в ней фиксируется
- Тип опоры под основание: для бетона — анкер-клин, для профнастила — саморез по металлу с шайбой, для двутавра — струбцина или сварной кронштейн.
- Шаг и вылет: расстояние между опорами по всей длине трассы и вынос консоли от стены, чтобы лоток не упирался в коммуникации.
- Анкеровка и крепёж: марка шпильки М8 или М10, глубина заделки анкера, момент затяжки для каждого типа основания.
- Точки прохода через стены и перекрытия: места установки гильз, диаметр отверстия и зазор под огнезащитную заделку.
- Укладка кабелей в лотках: последовательность монтажа по секциям и порядок фиксации пряжками, чтобы схема читалась монтажником без пояснений.
Технология монтажа: крепление, сборка секций и повороты трассы
Монтаж идёт от опор к секциям: сначала крепёж к основанию, потом сборка линии, затем повороты и ответвления. Разберём каждый этап с привязкой к типам опор и основаниям.

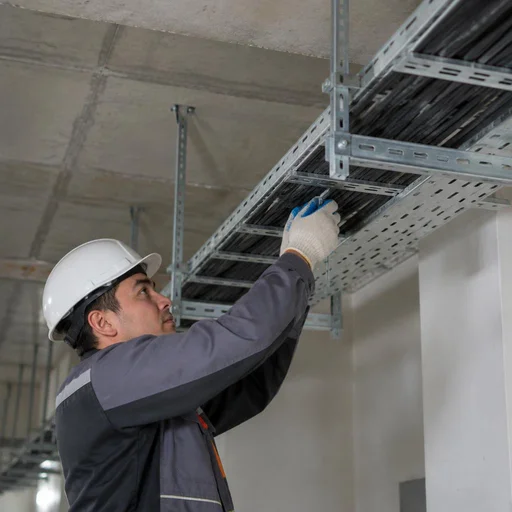

Установка кронштейнов, подвесов и консольных опор

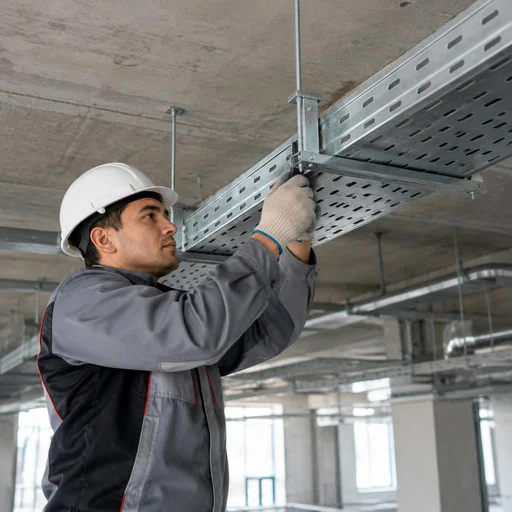

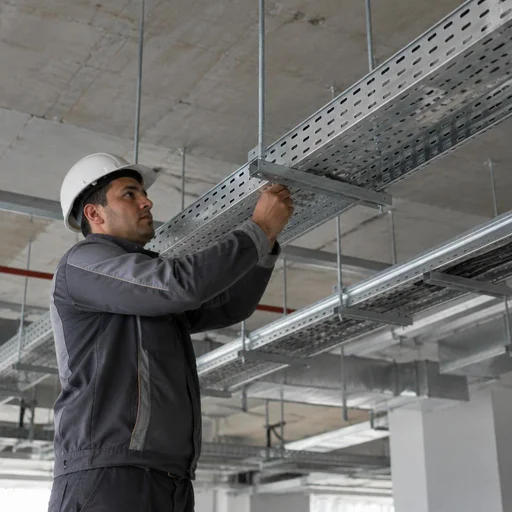

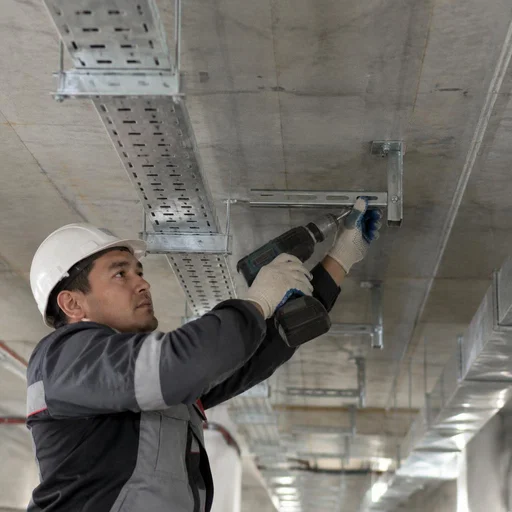

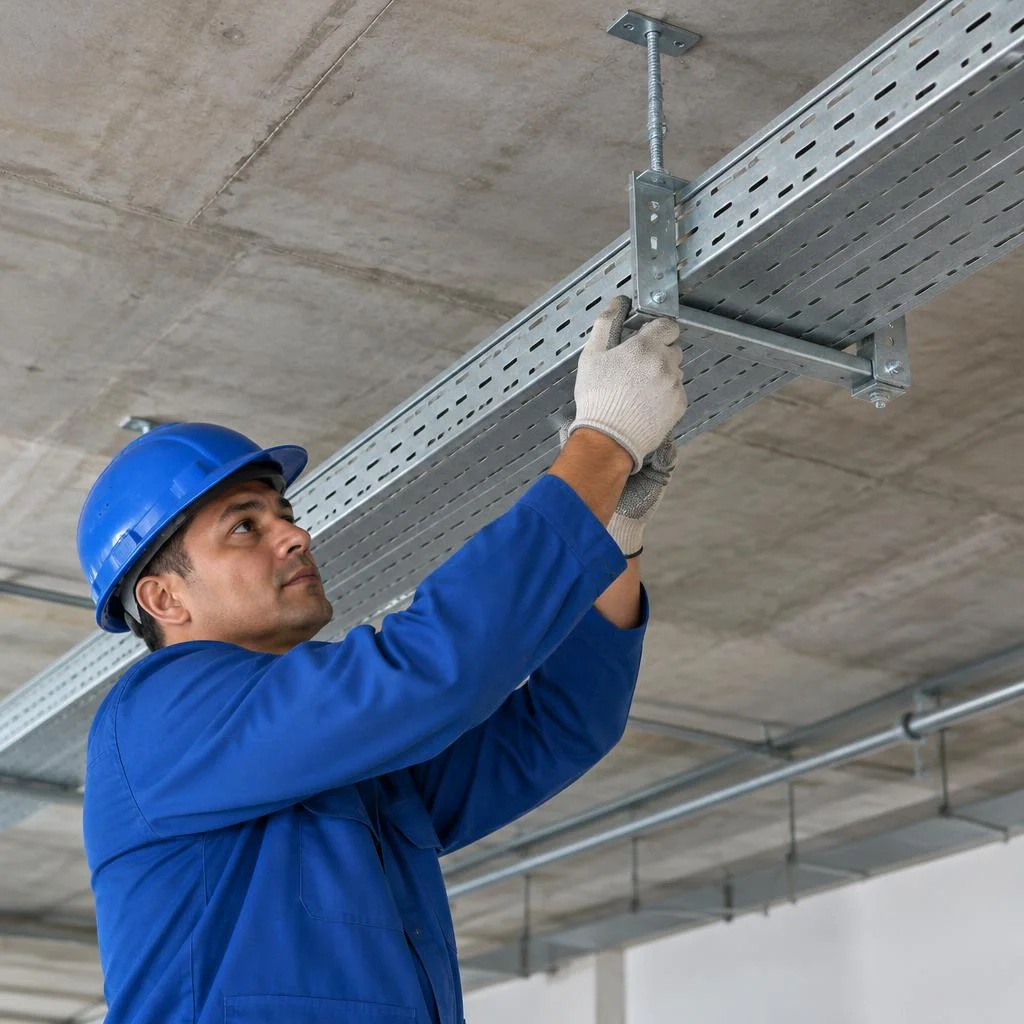

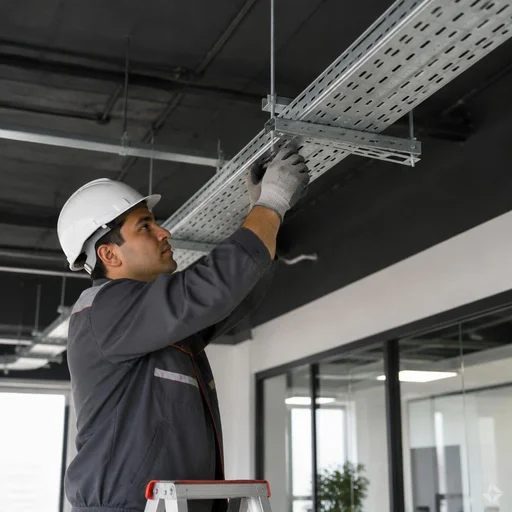

Мы устанавливаем кронштейны под лоток, потолочные подвесы и консольные опоры в зависимости от основания: бетон, профнастил или металлоконструкция. На бетонной плите используем клиновой анкер М8-М10, в профнастил заходим саморезом с шайбой в нижнюю полку гофры, к двутавру и швеллеру ставим струбцину или приварной кронштейн. Потолочный подвес на шпильке М8 с регулировочной муфтой задаёт проектный отступ лотка от перекрытия, консольная опора работает как вынос от стены на 200-600 мм. Шаг опор держим по расчёту нагрузки — типовой пролёт между кронштейнами 1,5-2 метра для среднего лотка. Прокладка кабельных лотков начинается именно с этого этапа, и на бетонном потолке подвес на шпильке регулируется по высоте уже после монтажа — это спасает, когда перепад плит по уровню больше пары сантиметров, а выравнивать трассу подрезкой кронштейнов нельзя. Установку кронштейнов под лоток и потолочных подвесов в Eco-Service ведут с лазерным нивелиром по единой отметке.
Крепление лотка к профилю и монтаж траверсы

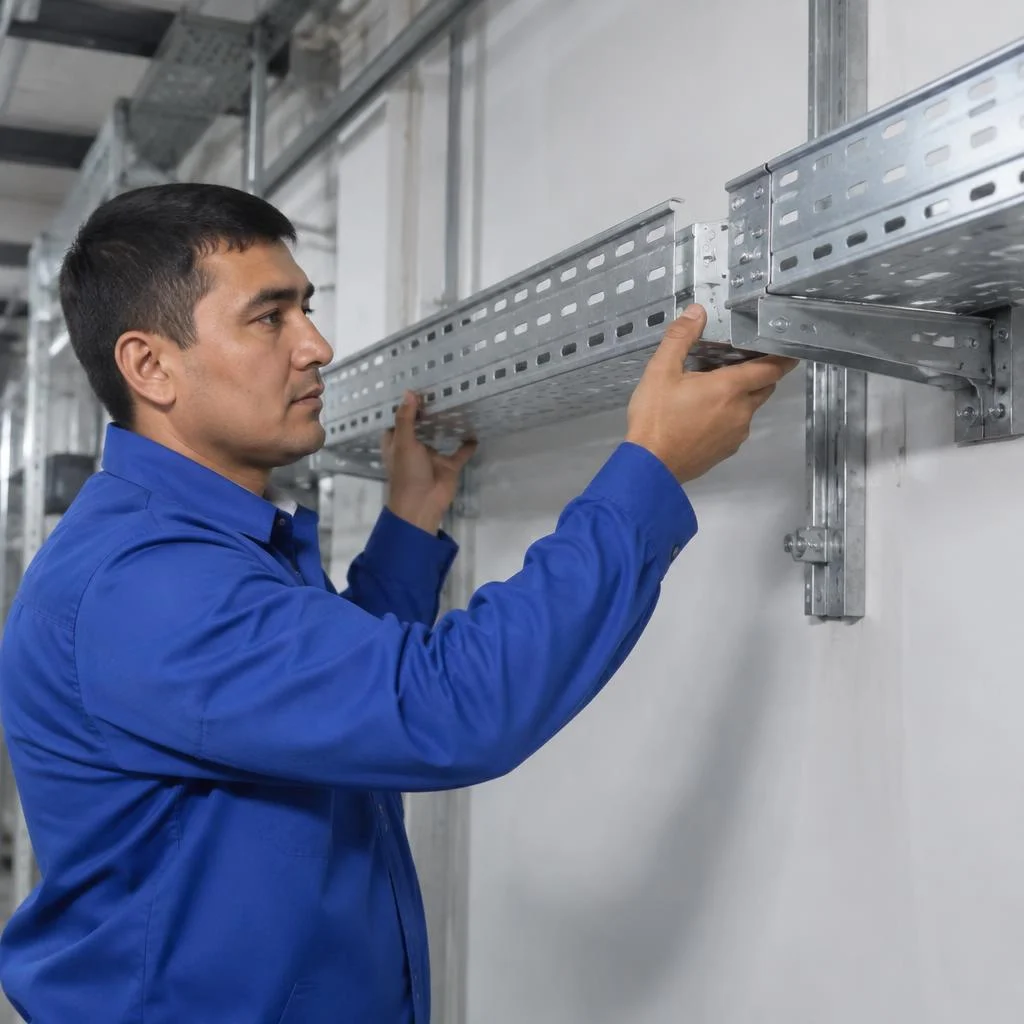

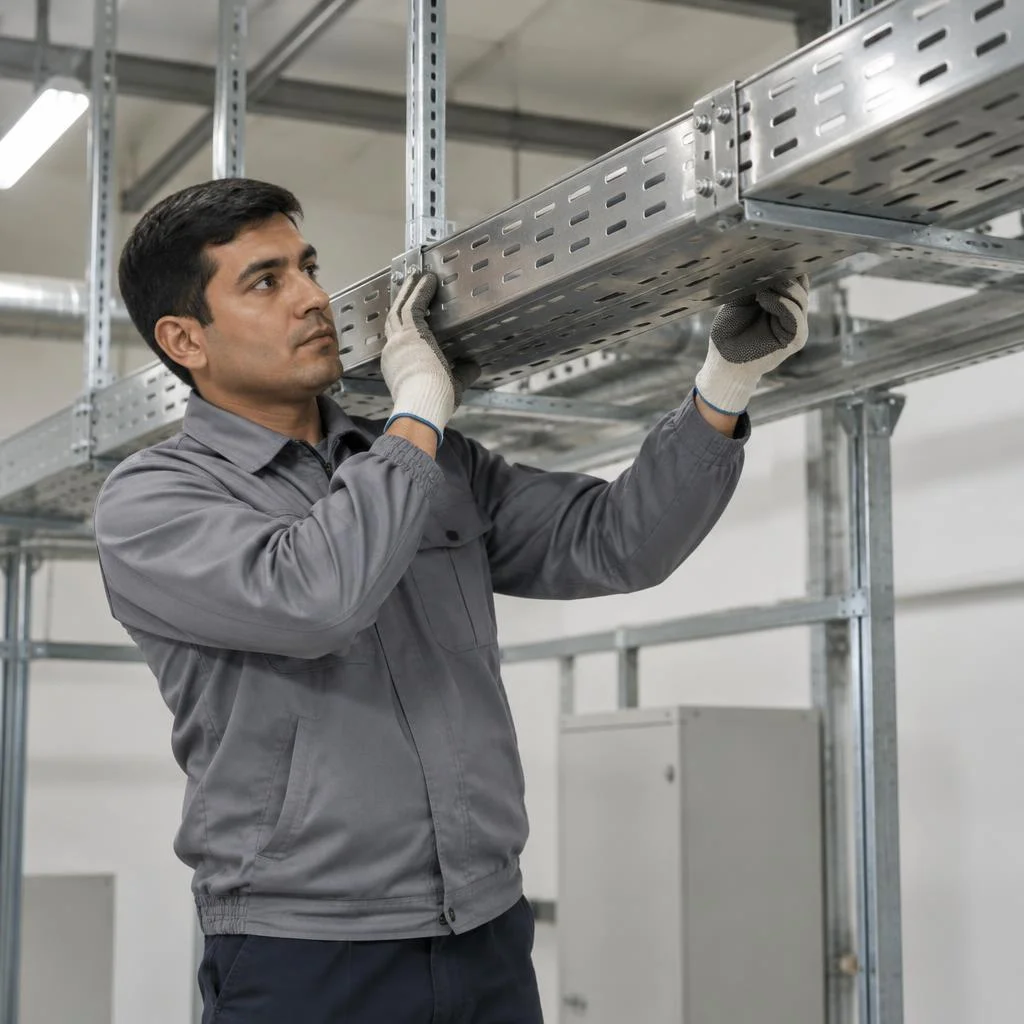

Мы крепим лоток к профилю через штатные отверстия секции, а траверсу монтируем там, где нужно распределить нагрузку на две опоры сразу. Под крепление лотка к профилю используем болт М6 с гайкой и подкладной шайбой, отверстия сверлим только в стенке секции, не в несущем ребре — это сохраняет жёсткость профиля. Траверса из уголка 40×40 или С-профиля ставится поперёк двух подвесов и принимает вес трассы с кабелем, когда лоток шире 300 мм или пролёт опор увеличен. На узком лотке траверса позволяет вынести трассу от стены на нужный отступ без дополнительных кронштейнов. Один нюанс: под траверсой точку крепления не зажимают намертво — оставляют люфт под температурное расширение металла, иначе зимой секцию ведёт. Монтаж траверсы для лотка и крепление лотка к профилю специалисты Eco-Service выполняют по схеме крепления из проекта.

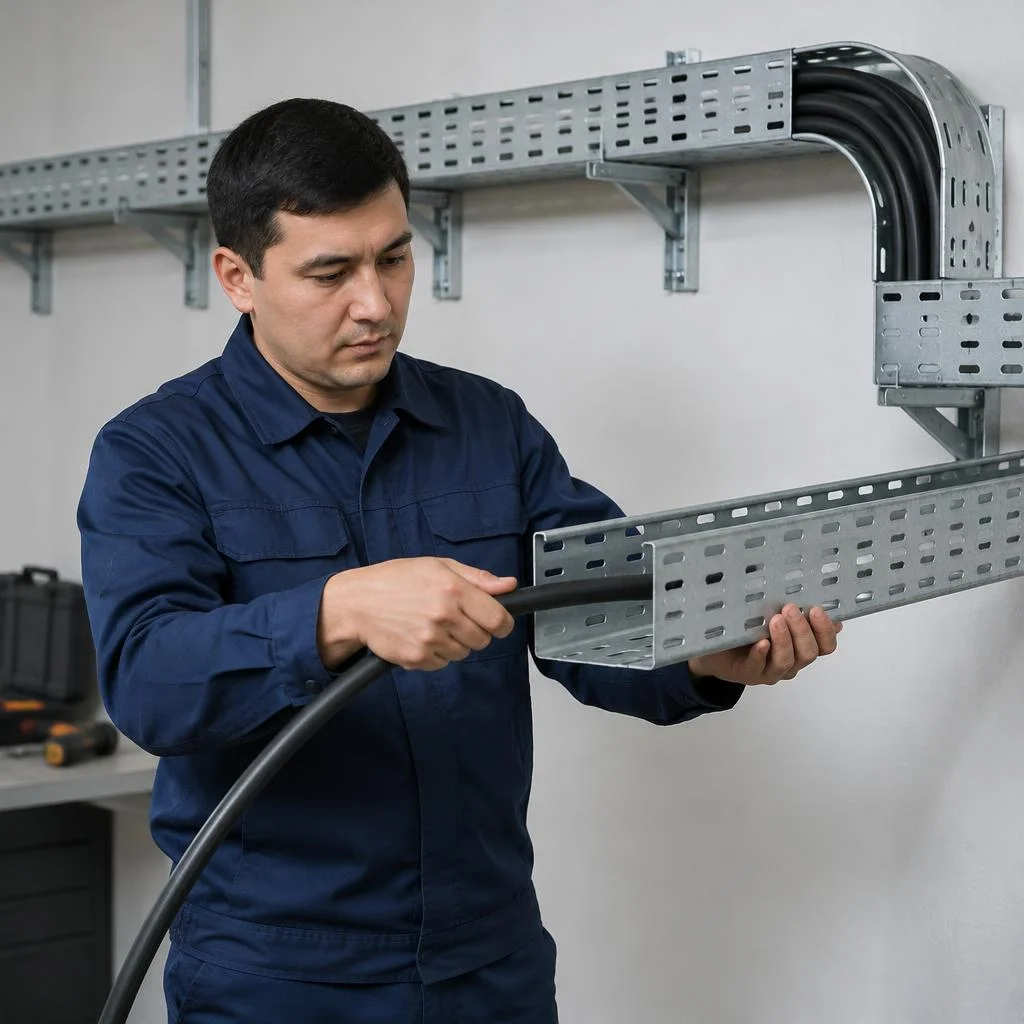

Соединение секций, повороты, тройники и переходники
- Соединение секций лотка: штатная пластина на болтах М6 стягивает две секции встык, зазор между торцами не больше 2 мм.
- Монтаж поворотного элемента: угол 90° или 45° ставится на стыке прямых участков, под него идёт отдельная опора.
- Установка тройника лотка: ответвление трассы на три направления, применяется при разводке на разные щиты или этажи.
- Монтаж переходника лотка: переход с ширины 200 на 300 мм и обратно, ставится при смене нагрузки на линии.
- Установка торцевой заглушки: закрывает открытый торец трассы на тупиковом участке, защищает кромку от травм и пыли.
Монтаж лотков на разных основаниях: бетон, профнастил, металлоконструкции
| Основание | Крепёж | Особенность |
|---|---|---|
| Бетон | клиновой анкер | максимальная несущая способность |
| Профнастил | саморез с шайбой | крепление в нижнюю полку гофры |
| Металлоконструкция | струбцина или сварка | без сверления несущего профиля |
В профнастил нельзя заходить саморезом в тонкую нижнюю полку без шайбы — под весом трассы отверстие разбивается, и подвес начинает люфтить уже через месяц. Монтаж кабельного лотка цена на который зависит от основания и типа опор, в Eco-Service считают после осмотра перекрытия: на профнастиле и металлокаркасе схема крепежа отличается от бетона, и это влияет на состав работ. Укладка кабельных лотков по металлоконструкциям ведётся без огневых работ там, где есть горючие материалы рядом, — струбцина здесь безопаснее сварки.
Прокладка кабеля в лотке: укладка, протяжка и фиксация
После сборки трассы начинается работа с кабелем: укладка на коротких участках, протяжка на длинных, фиксация стяжками и маркировка линий. Ниже — порядок операций, который мы отработали на объектах Ташкента.
Укладка кабеля в лоток: порядок и фиксация

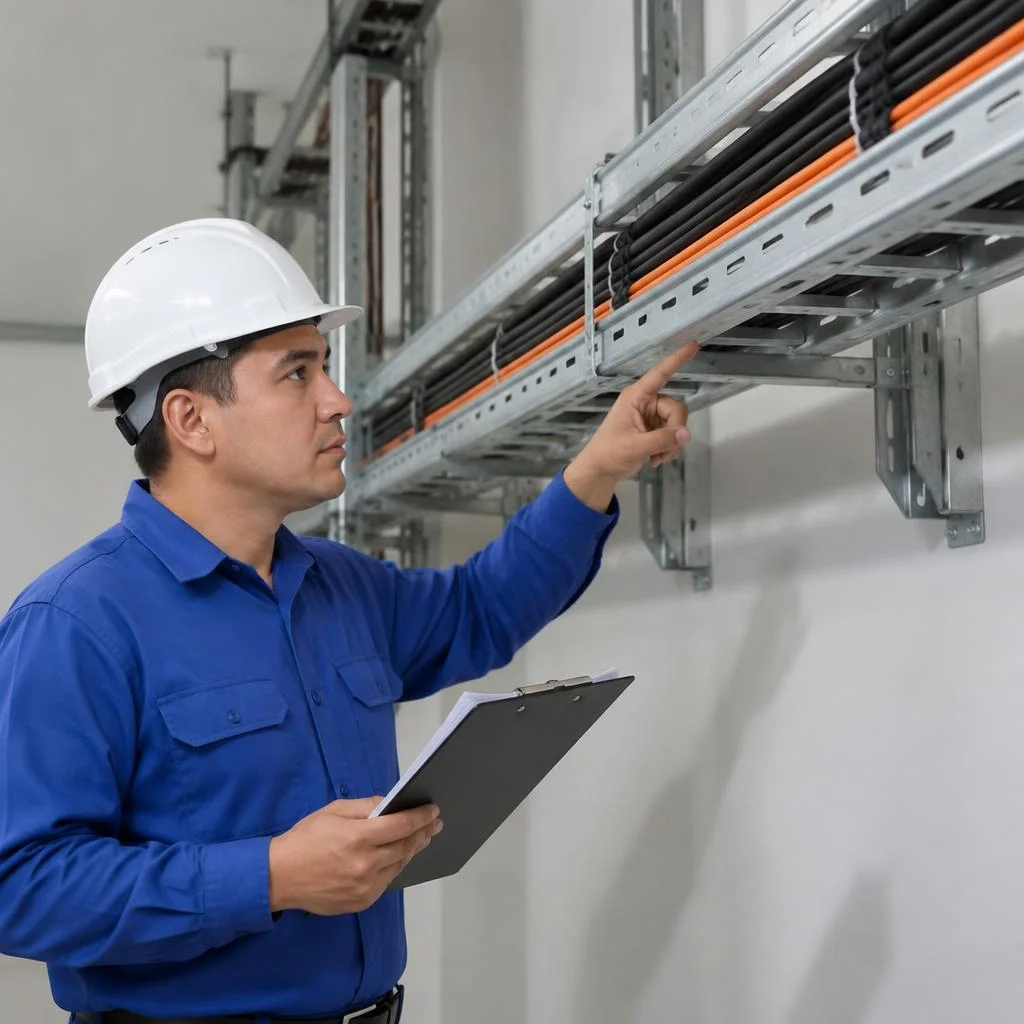

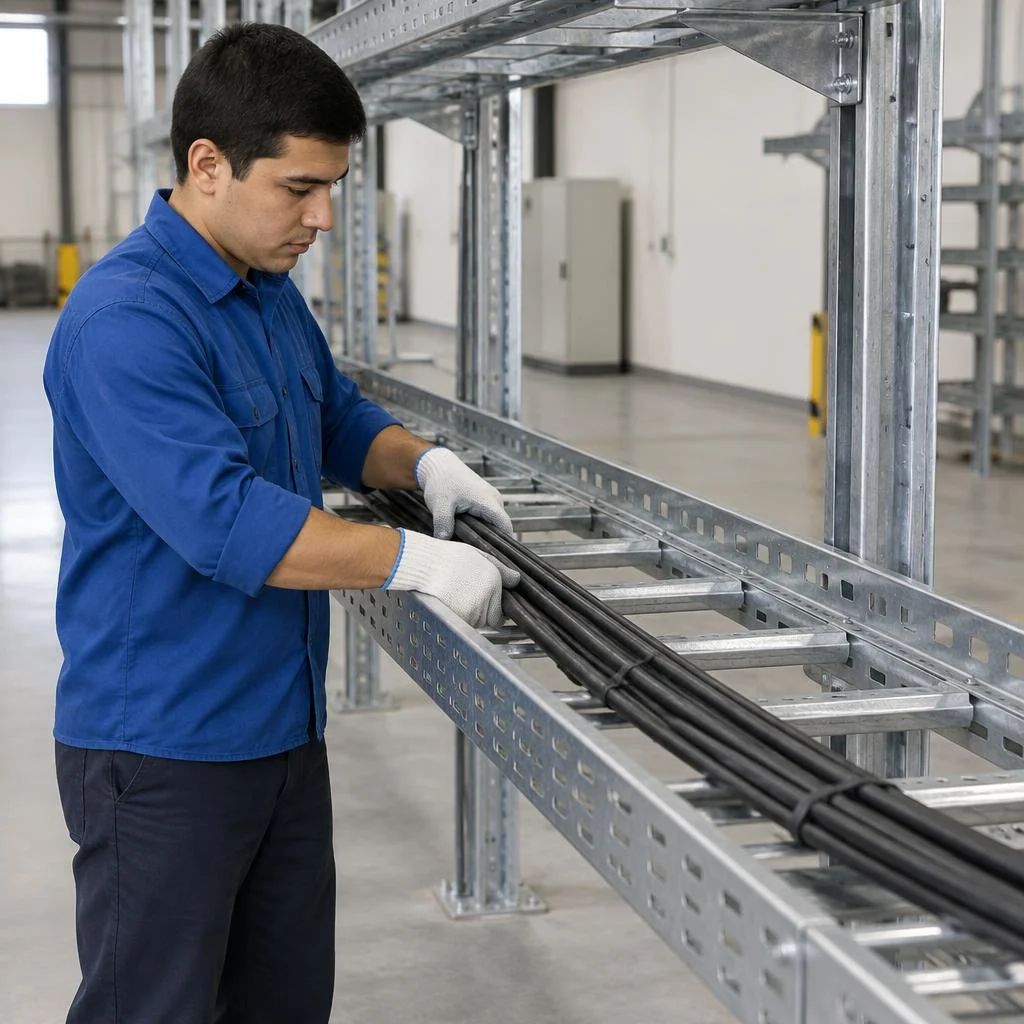

Укладка кабеля в лоток у нас идёт послойно: силовые линии отдельно от слаботочных, с фиксацией стяжками через равные промежутки по длине трассы. Сначала раскладываем кабель по секции без натяга, оставляя запас на температурное удлинение, затем стягиваем нейлоновыми хомутами с шагом, который подбираем под вес пучка и сечение кабеля. На поворотах и в местах ввода в шкаф ставим мягкие прокладки, чтобы изоляция не тёрлась о кромку металла. Силовые и слаботочные кабели в одном лотке разводят по разным сторонам секции — это дешевле, чем ставить отдельную трассу, и снимает наводки на линии связи. При монтаже на алматинских объектах мы маркируем каждый пучок бирками с обеих сторон — при последующем обслуживании это экономит часы поиска нужной линии.
Протяжка кабеля по лотку на длинных трассах

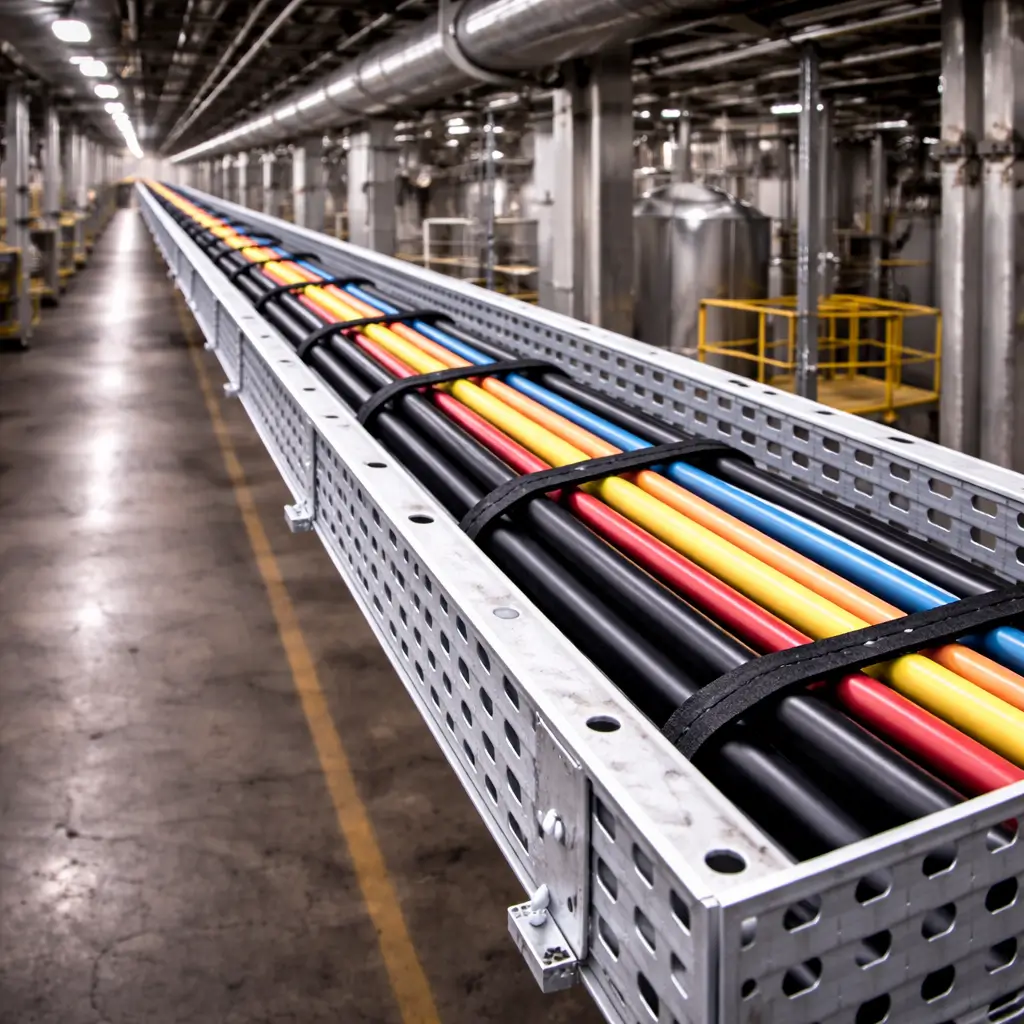

Протяжка кабеля по лотку на длинных трассах выполняется с промежуточными роликами и разбивкой на участки, чтобы не превысить допустимое усилие натяжения. Барабан ставим у начала трассы, кабель тянем лебёдкой или вручную через роликовые направляющие, установленные через каждые 8-12 метров, а на поворотных элементах монтируем угловые ролики. Для медных линий большого сечения допустимое усилие ограничено — превышение ведёт к вытяжке жилы и росту сопротивления. Если тянуть кабель одним пролётом через несколько поворотов, изоляция стирается о кромку лотка на углах — ролики на поворотах дешевле, чем переделка участка. Перед протяжкой мы проверяем чистоту кромок и отсутствие заусенцев после резки — на нержавеющих и лестничных лотках это особенно критично.
Проход кабеля через стены и перекрытия
В местах прохода через стены и перекрытия мы ставим гильзу и заделываем зазор негорючим составом — это требование противопожарной безопасности. Гильзу подбирают с запасом по диаметру: если кабель заходит в стену в натяг, при температурном расширении он продавливает заделку и огнестойкость узла теряется. Отверстие в бетоне бурим с наклоном в сторону выхода, чтобы внутрь не затекала вода, а снаружи ставим герметик по периметру. На промышленных объектах Самарканда и Бухары мы дополнительно заземляем металлическую гильзу, если она проходит через армированный каркас. После заделки узел маркируется — при приёмке пожарный инспектор проверяет именно эти точки в первую очередь.
Нормативы, заземление и типичные ошибки при монтаже
Лотковая трасса — часть электроустановки, поэтому монтаж идёт по ПУЭ, а заземление и шаг крепления проверяются при сдаче объекта. Разбираем нормативную базу и ошибки, которые всплывают на приёмке.
Требования ПУЭ к лотковым трассам
Прокладка кабельных лотков по ПУЭ подчиняется требованиям к заполнению трассы, расстояниям между силовыми и слаботочными линиями, шагу крепления и обязательному заземлению металлического короба. Заполнение считают по суммарной площади сечения всех кабелей, а не по их количеству: для силовых линий норма — не более 40% полезного сечения лотка, для слаботочных допускают до 50%. Шаг крепления зависит от типа лотка и веса трассы: проволочный крепят через 1-1,5 метра, перфорированный и лестничный — через 1,5-2 метра, а на поворотах и у тройников опоры ставят дополнительно. Расстояние между силовыми и слаботочными линиями в одном лотке — не менее 100 мм либо разделительная перегородка. Лоток, забитый под завязку, не проходит по нагреву даже при формально допустимом числе линий, поэтому заполнение проверяют расчётом до монтажа, а не после укладки кабеля.
Заземление лотка: зачем и как
Мы заземляем металлический лоток по всей длине трассы: секции соединяем перемычками, а саму линию подключаем к контуру заземления здания. Для непрерывности цепи на каждой стыковке ставят соединитель секций с перемычкой сечением не менее 6 мм², а трассу приваривают или прикручивают к магистрали заземления в двух точках — в начале и в конце линии. Краска и цинковое покрытие на стыке секций не дают надёжного контакта: перемычку ставят поверх покрытия с зачисткой до металла, иначе трасса формально заземлена, а фактически нет. Через Eco-Service заземление лотка выполняют с проверкой переходного сопротивления — норматив для такой цепи не выше 0,1 Ом, и этот показатель фиксируют в акте. На длинных линиях свыше 50 метров добавляют промежуточные точки подключения, потому что сопротивление нарастает с каждым стыком.
Типичные ошибки при монтаже лотков и их последствия
- Завышенный шаг опор: экономия на кронштейнах даёт прогиб трассы под весом кабеля и деформацию секций на стыках.
- Отсутствие перемычек заземления: лоток выглядит заземлённым, но переходное сопротивление на стыках превышает норму в разы.
- Крепление в тонкий профнастил без шайбы: подвес продавливает металл, и трасса проседает вместе с листом кровли.
- Силовые кабели вплотную к слаботочным: наводки искажают сигнал, а при нагреве силовой линии страдает изоляция слаботочной.
- Монтаж кабельных лотков без запаса по сечению: после дозатяжки кабеля трасса не проходит по заполнению, и линию приходится перекладывать.
Заключение
Собрали главное, что определяет результат по лотковой трассе: от выбора типа лотка до заделки проходов. Ниже — пять выводов, которые стоит держать под рукой при приёмке работ и планировании следующего объекта.
Главные выводы
- Тип лотка: выбирают по нагрузке и среде эксплуатации, а не по цене секции — дешёвый вариант в цеху с агрессивной средой выходит дороже замены.
- Три этапа до монтажа: разметка трассы, расчёт нагрузки и схема крепления выполняются отдельно и до первого кронштейна.
- Шаг опор и заземление: проверяются по расчёту и требованиям ПУЭ, а не по факту провисания трассы на смонтированном участке.
- Укладка и протяжка: это разные операции с разным инструментом — укладка идёт секциями, протяжка требует лебёдки и роликов на длинных участках.
- Проходы через стены и перекрытия: заделываются гильзой и негорючим составом, иначе теряется огнестойкость преграды и появляется мостик для влаги.
