Какие электрощиты устанавливают в квартирах и частных домах Ташкента
Электрощит — это «мозг» электросети объекта: здесь сходятся ввод, учёт, распределение и защита. Тип щита определяется задачей — распределение, учёт, освещение, автоматика — и способом монтажа: навесной корпус или посадка в нишу.
Распределительный, вводной и щит учёта: в чём разница задач
Мы монтируем распределительные щиты как основной узел квартиры, вводные — на входе объекта, а щиты учёта — под счётчик электроэнергии. Распределительный щит в ташкентской квартире с электроплитой несёт 8–12 групповых линий: свет, розетки комнат, кухня, санузел, кондиционеры, стиральная машина. Вводной щит принимает кабель от стояка или от ввода в частный дом и держит вводной автомат на 40–63 А, реле напряжения и, при трёхфазной сети, — контактор. Щит учёта собирают отдельно под электросчётчик: однофазный в квартире или трёхфазный в частном доме, с пломбируемой крышкой под доступ инспектора. Если в доме стоит только один щит «на всё», при скачке напряжения выгорает и учёт, и линии — разделение узлов продлевает срок службы оборудования.
Щиты освещения, автоматики и с УЗО: под какие задачи собирают
- Щит освещения: собирают под группы света — отдельные линии на комнаты, кухню, санузел, прихожую и уличное освещение частного дома.
- Щит автоматики: управляет нагрузками через контактор — бойлер, насос, тёплый пол, вентиляция, работает по сигналу реле или таймера.
- Щит с УЗО: защищает линии от утечки тока, ставится на розеточные группы, влажные зоны и ввод объекта.
- Щит с дифавтоматом: совмещает автомат и УЗО в одном модуле — экономит место на DIN-рейке в тесных корпусах.
- Щит учёта с УЗО: редкая сборка, где защита ввода и электросчётчик стоят в одном корпусе с пломбируемой секцией.
Навесной или в нишу: как выбрать тип монтажа
| Тип монтажа | Где применяют | Что входит | Ограничения |
|---|---|---|---|
| Навесной | панельные дома, частные постройки, гаражи | крепление на стену, ввод кабеля, подключение | выступает из стены на 10–15 см |
| Встраиваемый (в нишу) | новостройки, перегородки, гипсокартон | штробление, посадка в нишу, заподлицо | нельзя в несущие стены |
| На DIN-рейке (внутри) | любой корпус щита | сборка модулей, маркировка групп | требует места под рейку |

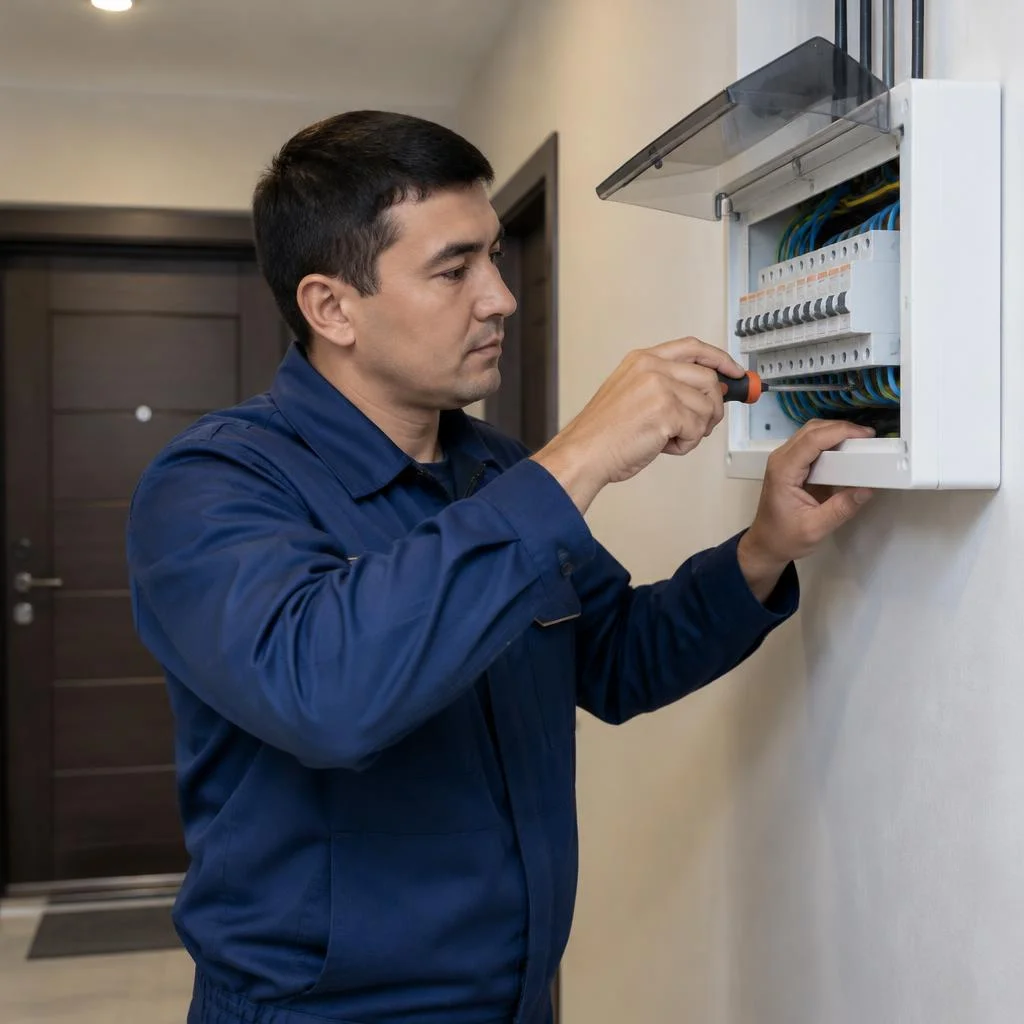

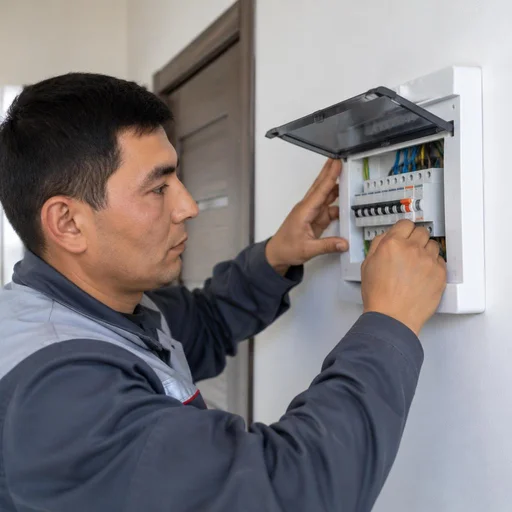

Монтаж электрощитка в навесном корпусе занимает меньше времени, чем сборка в нишу: не нужны штробление и заделка стены. В панельных домах несущие стены штробить нельзя — под встраиваемый щит выбирают только перегородки или гипсокартон, а в хрущёвках с тонкими стенами чаще ставят навесной корпус. Установка электрощита Ташкент — задача, где тип монтажа определяет и объём работ, и итоговую смету: навесной вариант дешевле в монтаже, встраиваемый — аккуратнее в интерьере. Клиенты нередко формулируют запрос так: установка электрощитков Ташкент — и по этой формулировке мастер сразу уточняет, идёт ли речь о квартире, частном доме или гараже, потому что от объекта зависит и корпус, и набор модулей.
Что входит в монтаж электрощита: этапы работ и сборка на DIN-рейке
Монтаж электрощита — не «повесить коробку на стену», а последовательность операций: разметка трассы, штробление, монтаж корпуса, сборка на DIN-рейке, подключение и проверка под нагрузкой. Ниже — как выглядит каждый этап изнутри, с нормативами и типовыми ошибками.
Подготовка: разметка, штробление и подвод вводного кабеля
Eco-Service начинает с разметки трассы и штробления под вводной кабель — сечение подбирается под суммарную нагрузку объекта. Для квартиры с электроплитой и бойлером ввод обычно 6–10 мм² медь, для частного дома с трёхфазным подключением — 4–6 мм² на каждую фазу. Штробление под кабель ведём глубиной 25–30 мм по несущим стенам только вертикально, горизонтальные участки — по потолку в гофре или кабель-канале. Нормативы Узбекистана (О'zDSt 2754 и действующая редакция ПУЭ) требуют отдельного защитного проводника PE по всей длине трассы. Клиенты часто ищут в поиске «установка и подключение электрощита цена» — и попадают сюда, потому что итоговая смета складывается именно на этом этапе: метраж штробы, материал стен и число групп определяют трудозатраты. В кирпиче работа идёт быстрее, чем в монолите с арматурой. Экономия на сечении вводного кабеля — главная причина нагрева клемм и отгорания нуля через 1–2 сезона.

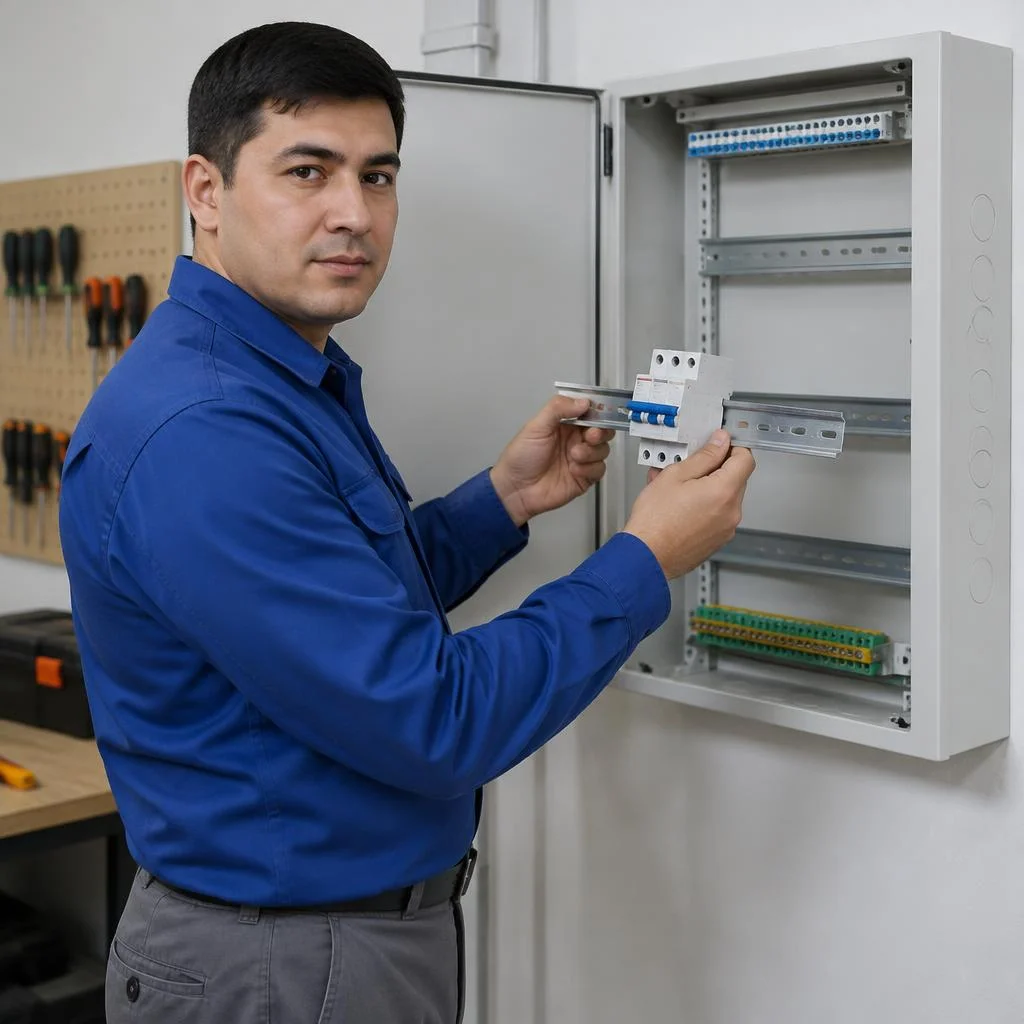

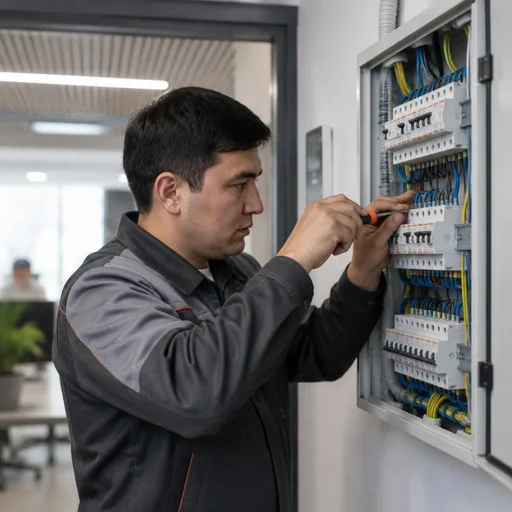

Сборка щита на DIN-рейке: порядок модулей
- Вводной автомат: ставится первым слева, номинал на ступень выше суммы групповых, с запасом под пиковую нагрузку объекта.
- Реле напряжения: защищает технику от скачков в сети, актуально для старых фидеров и частного сектора с просадками.
- УЗО или дифавтомат: на влажные зоны, кухню и розеточные группы, утечка 30 мА для защиты людей.
- Групповые автоматы: по линиям — свет 10 А, розетки 16 А, плита и бойлер 25–32 А, каждый на своём модуле.
- Клеммные колодки: для нуля и PE, чтобы не набивать по 5–6 проводов на один винт автомата.
- Маркировка: бирки на каждой группе с указанием комнаты и назначения линии.
Подключение автоматов, УЗО и шины заземления
Eco-Service подключает автоматы, монтирует УЗО и дифавтоматы и выводит шину заземления отдельным проводником на корпус щита. Вводной кабель зачищаем на 12–15 мм, жилы обжимаем наконечниками НШВИ, момент затяжки клемм — 2–2,5 Н·м, протяжка обязательна через сутки после первой нагрузки. Дифавтомат ставим на линии со скрытой проводкой и влажными зонами: он ловит и утечку, и перегруз, тогда как связка «автомат плюс УЗО» занимает два модуля. Шина заземления соединяется с ГЗШ дома проводником не тоньше фазного, в ташкентских многоэтажках — через этажный щит. Заземление нельзя «сажать» на ноль или трубу отопления: при обрыве нуля на корпусе появится фаза, и УЗО не спасёт — оно сработает только при касании, а до этого напряжение будет на всех металлических частях.
Монтаж в нишу и перенос электрощита: когда нужны

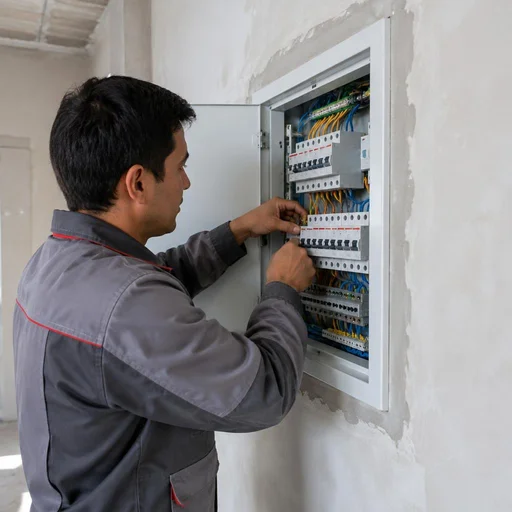

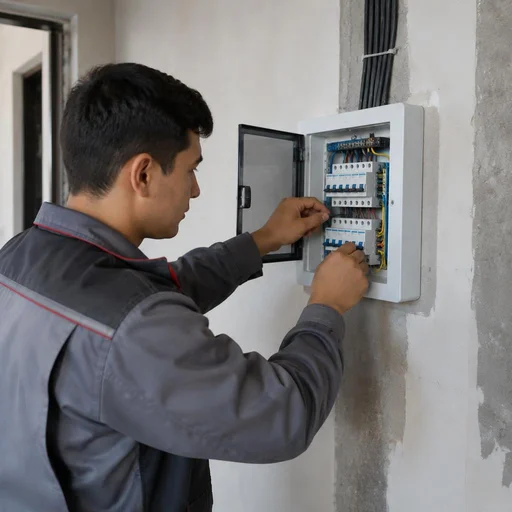

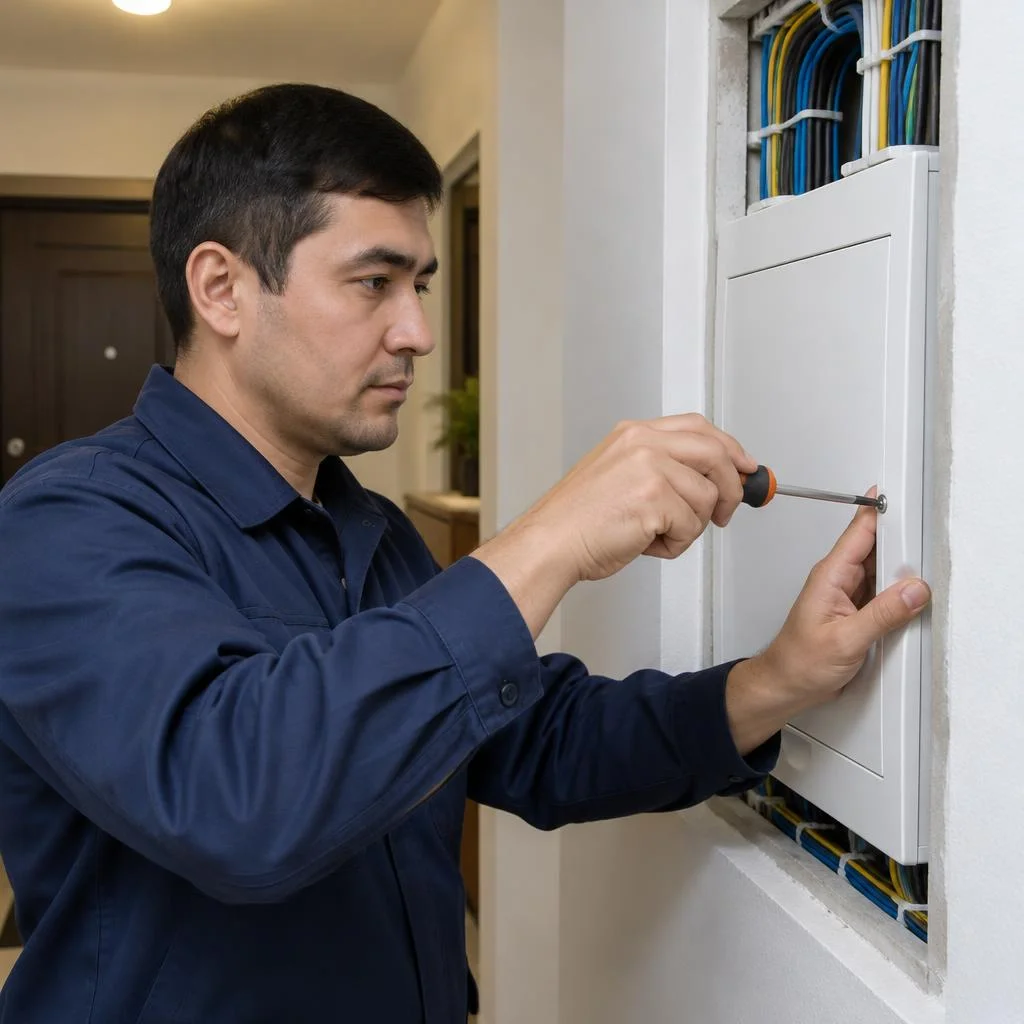

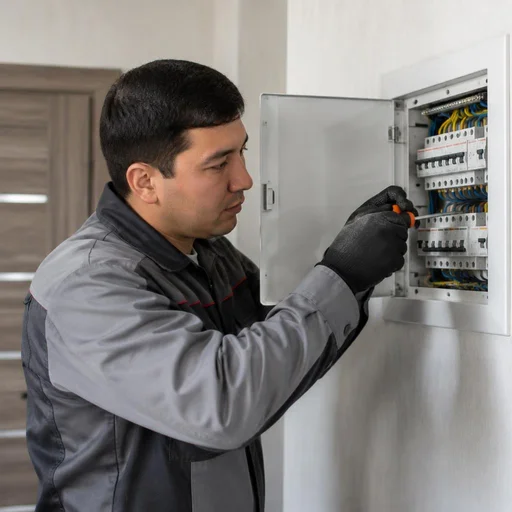

Монтаж в нишу делают при ремонте «под чистовую», а перенос электрощита — когда щит мешает планировке или стоит в сыром месте. Под нишу штробят пеноблок или гипсокартон глубиной 100–120 мм под навесной корпус на 12–24 модуля; в панельных домах несущие стены не трогают — ставят навесной вариант. Перенос электрощита в другую комнату требует цельного отрезка вводного кабеля от этажного щита или клеммной колодки в доступном для ревизии месте. Eco-Service выполняет перенос электрощита в другую комнату с сохранением групп и повторной маркировкой. Установка электрощитков в Ташкенте — это в том числе работа с плотной застройкой: в старом фонде трассу часто ведут по фасаду, а не внутри стен. Наращивать вводной кабель скруткой при переносе нельзя — только цельный отрезок или клеммная колодка, иначе соединение греется под нагрузкой и становится точкой отказа.
Установка электрощитков в новостройке, частном доме и панельной многоэтажке
Требования к щиту зависят от объекта: в новостройке чаще закладывают встраиваемый щит, в частном доме добавляют трёхфазный учёт, в панельной многоэтажке ставят навесной корпус.
Новостройка: закладываем щит до чистовой отделки
В новостройке Eco-Service монтирует щит в нишу до штукатурки — так корпус садится заподлицо и не портит финишную отделку. Работы идут в связке с электриками застройщика: разметку под нишу согласуют с планом квартиры, вводной кабель заводят от этажного стояка, а штробление под кабель делают по бетону и газоблоку до стяжки пола. Разрешение на монтаж не требуется: щит внутри квартиры — не перепланировка, но перенос этажного щита или вмешательство в общедомовые линии согласовывают с управляющей компанией. Монтаж электрощитков в Ташкент на этапе черновой отделки обходится дешевле: не нужно демонтировать готовую штукатурку и перекладывать плитку. Если щит заложить после стяжки, придётся штробить готовую стену — пыль и риск повредить свежую штукатурку.

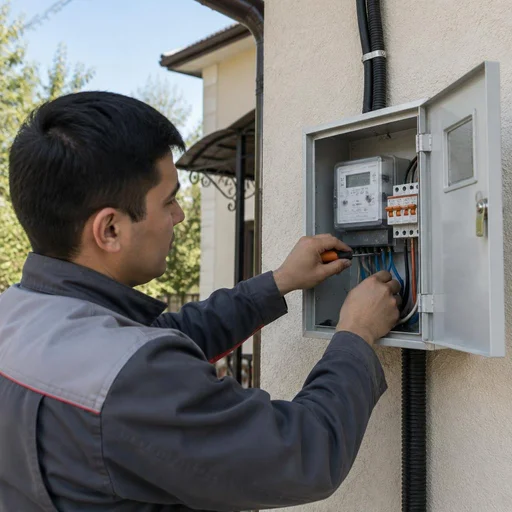

Частный дом: трёхфазный ввод и реле напряжения
В частном доме Eco-Service ставит трёхфазный счётчик и реле напряжения — при перекосе фаз или скачке техника отключается автоматически. Для дома на 15-20 кВт берут ввод 380 В: три фазы разводят по группам — котёл и насос на одну линию, кухня и бойлер на вторую, освещение и розетки на третью, чтобы перекос не выбивал всё сразу. Реле напряжения ставят после вводного автомата, порог отключения настраивают под местную сеть: при 250-260 В на фазе питание снимается за доли секунды, а возврат идёт с задержкой 3-5 минут. В частном секторе Ташкента скачки при переключении линий — норма; реле напряжения дешевле, чем замена сгоревшего холодильника или котла.
Панельная многоэтажка: навесной щит без штробления несущих
В панельной многоэтажке Eco-Service ставит навесной щит — несущие стены не штробим, ввод заводим по существующим каналам. Панель армирована и тонкая: глубокая штроба под нишу ослабляет плиту, поэтому корпус крепят на анкеры поверх стены в прихожей или на лестничной площадке, а кабель тянут в кабель-канале от этажного стояка. Для квартиры с газовой плитой и кондиционером хватает 12-18 модулей на DIN-рейке. В панельках заземление часто отсутствует как контур — его выводят на отдельный проводник и проверяют перед подключением УЗО.
Комплектующие для щита: автоматы, УЗО, счётчики и бренды, доступные в Узбекистане
Начинка щита определяет, как долго он прослужит: автоматы, УЗО, дифавтоматы, реле напряжения и счётчик подбираются под нагрузку и бюджет. Разбираем, что именно ставить и какие бренды реально купить в Узбекистане.
Автоматы, УЗО и дифавтоматы: что и зачем ставить
Eco-Service ставит автоматы по номиналу линии, УЗО — на влажные зоны и ввод, а дифавтомат — там, где нужно совместить обе защиты в одном модуле. Модульные автоматические выключатели на DIN-рейке защищают линию от перегрузки и короткого замыкания: на розеточную группу ставят 16 А, на освещение — 10 А, на варочную панель — отдельный аппарат 32 А. УЗО на 30 мА идёт на ванную, кухню, стиральную машину и ввод, а противопожарное на 100 мА — на всю квартиру целиком. Дифавтомат занимает один модуль вместо двух и удобен в тесных щитах, но при срабатывании сложнее понять причину — УЗО плюс автомат диагностируются быстрее, потому что сразу видно, какой аппарат отключился. В нашей практике щиты с УЗО и дифавтоматами на влажных зонах сокращают выезды по ложным отключениям вдвое: разделение защит позволяет за минуту найти проблемную линию. Клиенты часто ищут установка электрощита цена — и первым делом спрашивают, сколько модулей уйдёт на защиту групп.
Счётчик, реле напряжения и контактор: учёт и защита
- Счётчик электроэнергии: однофазный ставят в квартирах с вводом 220 В, трёхфазный — в частных домах, где работает котёл, насос или мастерская.
- Реле напряжения: отключает линию при скачках выше 250 В или просадке ниже 180 В, защищая технику от сгорания.
- Контактор: коммутирует мощную нагрузку по команде реле напряжения или таймера — бойлер, котёл, насос.
- Место в щите: реле и контактор занимают 2-3 модуля и требуют отдельной DIN-рейки рядом с вводным автоматом.
- Порядок подключения: вводной кабель, счётчик, реле напряжения, контактор, групповые автоматы.
Бренды автоматов в Узбекистане: IEK, EKF, Schneider, ABB, Hager
| Бренд | Сегмент | Где применяют | Доступность в Узбекистане |
|---|---|---|---|
| IEK | бюджет | квартиры, дачи, группы света | Uzum Market, Texnomart, OLX.uz |
| EKF | средний | квартиры, офисы, группы розеток | Uzum Market, Texnomart |
| Schneider Electric | премиум | ввод, влажные зоны, ответственные линии | специализированные поставщики |
| ABB | премиум | ввод, автоматика, частные дома | специализированные поставщики |
| Hager | премиум | ввод, коммерческие объекты | специализированные поставщики |
На вводе и во влажных зонах экономия на бренде не оправдана: разница в цене модуля несопоставима со стоимостью замены проводки после подгорания контакта. Eco-Service собирает щиты освещения и автоматики на аппаратах любого из этих брендов — линейку подбирают по нагрузке объекта, а цена электрощита складывается из числа модулей и сложности монтажа.
Клеммные колодки и шина заземления: мелочи, которые решают
Eco-Service ставит клеммные колодки для соединений и отдельную шину заземления — без них щит теряет защиту и надёжность контакта. Клеммные колодки на DIN-рейке соединяют вводной кабель с автоматами и распределяют нулевые и фазные жилы без пайки и скруток, а шина заземления собирает все защитные проводники PE в одной точке и соединяет её с контуром заземления дома. В наших щитах шину ставим на изолирующем держателе, чтобы PE не касался металлического корпуса напрямую. Скрутка медных жил окисляется за 2-3 года и греется под нагрузкой; клеммная колодка держит контакт десятилетиями, а стоимость монтажа щита окупается отсутствием аварийных вызовов.
Гарантия 2 года, сервисный центр в Ташкенте и приёмка работ
После монтажа щит должен не просто «работать», а быть проверенным под нагрузкой. Гарантия и сервисный центр определяют, к кому обращаться при сбое и как быстро его устранят.
Гарантия 2 года: что покрывает и что нет
- Соединения и затяжка клемм: покрывается ослабление контакта на автоматах, УЗО и шине заземления при штатной эксплуатации.
- Крепление и сборка: гарантия 2 года распространяется на посадку модулей на DIN-рейку и корпус щита в нише или на стене.
- Пусконаладка: проверка групп под нагрузкой, маркировка и настройка реле напряжения входят в гарантийные обязательства.
- Вводной кабель: участок от точки подключения до вводного автомата — зона ответственности монтажника.
- Не покрывается: скачки напряжения выше нормы и самостоятельная замена модулей — такие случаи фиксируются при приёмке.
Приёмка: как проверить щит после монтажа
- Нагрузка по группам: каждая линия включается отдельно, мастер проверяет нагрев клеммных колодок и стабильность напряжения на розетках.
- Маркировка автоматов: на каждом модуле указана группа — кухня, освещение, розетки комнат; без подписей эксплуатация щита превращается в угадайку.
- Тест УЗО: кнопка «Тест» на устройстве защитного отключения срабатывает мгновенно; если задержка больше секунды — модуль меняют до подписания акта.
- Визуальный осмотр: отсутствие следов перегрева на изоляции, ровная посадка автоматов на DIN-рейку, закрытые заглушки на свободных слотах.
- Документы: акт выполненных работ с перечнем установленных модулей и гарантийный талон — по ним оформляется обращение при сбое.
Сервисный центр в Ташкенте: очный приём и выезд
Собственный сервисный центр Eco-Service работает в Ташкенте — приём очный, выезд мастера охватывает Чиланзар, Юнусабад, Мирзо-Улугбек и другие районы. Монтаж электрощитков с гарантийным сопровождением означает, что при повторном обращении мастер приезжает с теми же комплектующими, которые ставил изначально, — не приходится искать совместимый модуль по рынку. Клиенты часто формулируют запрос как стоимость установки электрощита — и по этой формулировке мастер сразу понимает объём: число групп, тип корпуса, наличие реле напряжения. За время работы сервис накопил отзывы клиентов по квартирам в Яшнабадском и Сергелийском районах, частным домам в Кибрайском направлении и офисным щитам в центре. На мой взгляд, именно очный приём выигрывает у дистанционных консультаций: мастер видит щит целиком, а не со слов клиента по телефону. Если после монтажа сработало УЗО без видимой причины — не перезапускайте его повторно, а фиксируйте время срабатывания и вызывайте специалиста: так причина находится за один визит, а не за три.
Типичные ошибки при монтаже электрощита и как их избежать
Большинство аварий в щите — не заводской брак, а ошибки монтажа: заниженное сечение, скрутки, отсутствие заземления и неверный номинал автоматов. Разберём антипаттерны, которые чаще всего находим при диагностике.
Заниженное сечение и скрутки: почему греется щит
Заниженное сечение вводного кабеля и скрутки вместо клемм — две главные причины нагрева и отгорания контактов в щите. Когда на линию с проводом 2,5 мм² вешают бойлер, стиральную машину и кондиционер одновременно, суммарный ток превышает допустимый для меди почти вдвое, и изоляция плавится задолго до срабатывания автомата. Скрутка вместо клеммных колодок добавляет к этому переходное сопротивление: под нагрузкой место контакта греется до 90-120 °C, а при плотной застройке и старых стояках такой узел выходит из строя в первую же неделю. В поиске клиенты часто набирают именно так: установка электрощита в Ташкент — и попадают на разбор ошибок, которые мы находим при диагностике. Медная скрутка под нагрузкой окисляется быстрее алюминиевой — переходное сопротивление растёт, и точка соединения становится источником пожара. Перед сборкой щита попросите замерить фактическую нагрузку каждой группы токоизмерительными клещами — сечение подбирается по току, а не по толщине старого кабеля в стене.
Отсутствие заземления и УЗО: чем это опасно
Без заземления и УЗО корпус бытовой техники при пробое изоляции оказывается под напряжением — человек получает удар током при касании. В панельных домах ташкентской застройки заземляющий контур часто отсутствует как класс: в подъездных щитах стоит только ноль и фаза, а третий провод в розетке просто не подключён. Если при этом стиральная машина или бойлер подключены без УЗО, ток утечки 30 мА не отключает линию, и корпус остаётся под напряжением до момента касания. УЗО без заземления срабатывает, но позже и не всегда — контур заземления и УЗО работают в паре, а не вместо друг друга. При монтаже шины заземления в квартире без общедомового контура заводим отдельный проводник на этажный щит или организуем систему уравнивания потенциалов — это дешевле, чем менять сгоревшую технику после пробоя.
Неверный номинал автоматов и «жучки»
- Завышенный номинал: на линию освещения 1,5 мм² ставят автоматический выключатель 25 А — провод плавится раньше, чем сработает защита, потому что номинал подбирают под мощность прибора, а не под сечение кабеля.
- «Жучок» вместо модуля: самодельная перемычка из проволоки держит любой ток, отключает защиту полностью и превращает скачки напряжения в возгорание проводки за стеной.
- Замена прибора без пересчёта линии: при подключении нового кондиционера или бойлера автомат оставляют прежним, хотя нагрузка на группу выросла вдвое и требует большего сечения.
- Игнорирование реле напряжения: без него пиковые броски до 260-280 В выбивают модули и выводят из строя электронику — реле отключает линию раньше, чем сгорит техника.
Заключение
Собрали главное, что стоит удержать перед заказом работ: как связаны тип щита, порядок модулей, сечение кабеля и защита. Ниже — короткие выводы, которые помогают принять решение без лишних переделок.
Главные выводы
- Тип щита под задачу: распределительный, учётный, освещения, автоматики или с УЗО — корпус выбирают после расчёта нагрузки, а не по размеру ниши.
- Порядок сборки на DIN-рейке: ввод, реле напряжения, УЗО, затем групповые автоматы с маркировкой по линиям — так диагностика занимает минуты.
- Сечение и клеммы важнее корпуса: вводной кабель под суммарный ток и протяжка клеммных соединений влияют на нагрев сильнее, чем бренд щита.
- Заземление и защита — в паре: шина заземления без защитного отключения не ловит утечку, а защита без заземления срабатывает с задержкой при касании корпуса.
- Приёмка под нагрузкой: проверка просадки напряжения и нагрева автоматов через час работы подтверждает качество монтажа лучше любых обещаний.
