Зачем заземление нужно дому и как оно работает
Заземление — не дополнительная опция, а обязательное условие безопасной эксплуатации электроустановки. Разбираем, как контур отводит ток утечки, какие нормативы сопротивления действуют и почему без него не обходится газовое оборудование.

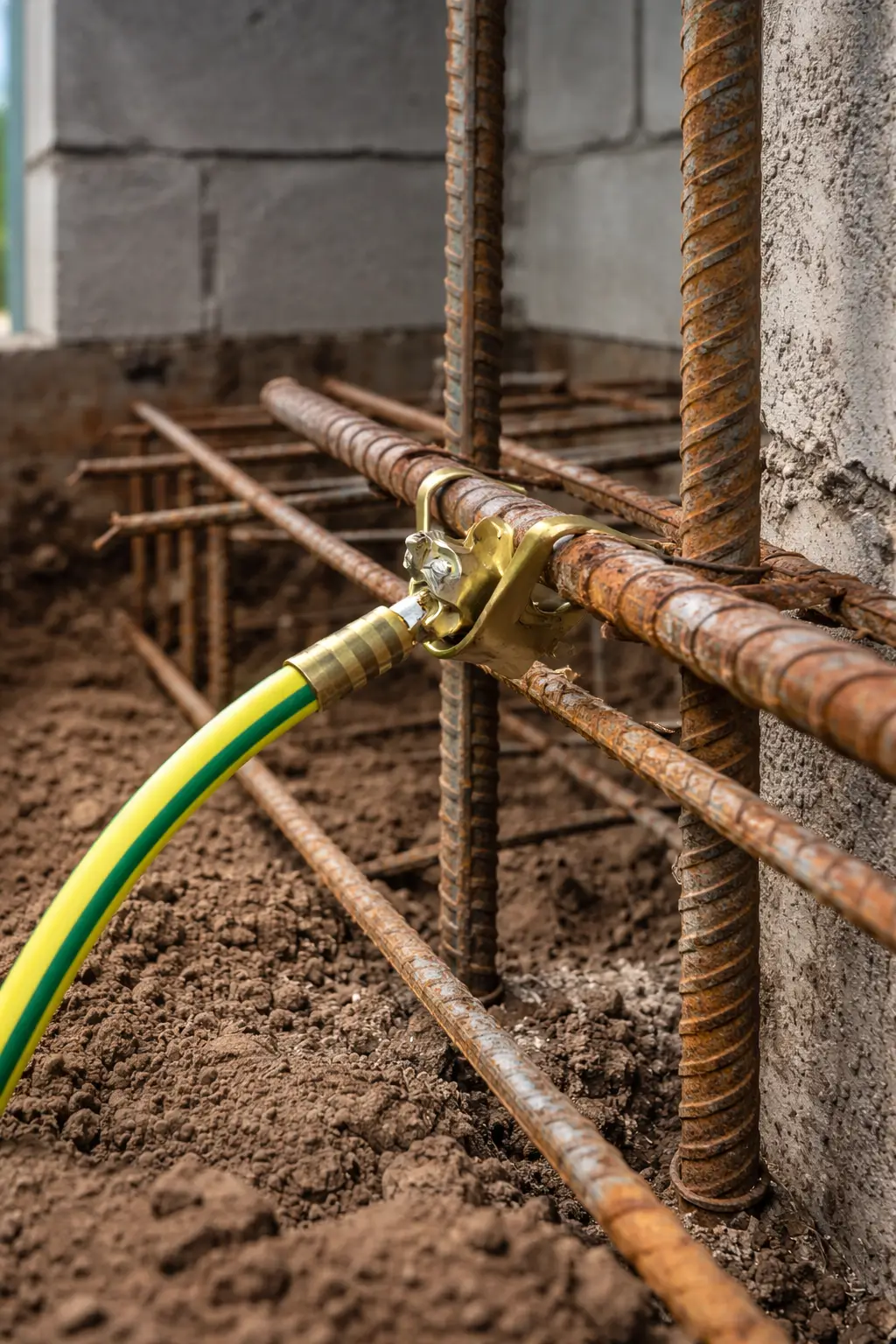

Что такое контур заземления и как он защищает
Контур — это система заглублённых электродов, соединённых проводником, которая отводит ток утечки в грунт и не даёт потенциалу на корпусе прибора достичь опасного значения. Электроды забивают на глубину 2,5-3 м в зоне промерзания или ниже, соединяют полосой 40×4 мм и подводят к главному щиту отдельной жилой. Когда фаза пробивает на металлический корпус стиральной машины или бойлера, ток уходит по заземляющему проводнику в землю, а не через человека. В связке с автоматом это работает как единый механизм: при утечке 30 мА УЗО размыкает цепь за 0,3 секунды, но только если есть путь для тока утечки. Без контура УЗО может не сработать при касании корпуса под напряжением — защита работает только в паре «заземление + автомат». В поиске часто набирают «организация заземления в частном доме» — и попадают на эту страницу. На мой взгляд, именно поэтому экономия на контуре ради одного автомата — самая дорогая ошибка в частном доме.
Нормативы сопротивления: 30 Ом и 10 Ом
- 380 В, ввод в дом: сопротивление растеканию — до 30 Ом, это базовый норматив для электроустановок с глухозаземлённой нейтралью.
- Газовое оборудование: до 10 Ом, отдельное требование для котлов и плит, подключённых к магистральному газу.
- Повторное заземление: до 30 Ом на вводе воздушной линии, если от неё питается несколько строений.
- Сезонная поправка: летом сухой грунт даёт сопротивление в 1,5-2 раза выше, чем весной, поэтому замер делают в самый неблагоприятный период.
- Что влияет: удельное сопротивление грунта, длина электродов, расстояние между ними и глубина заложения — суглинок держит влагу лучше песка.
Почему в Ташкенте заземление обязательно для газового котла
Газовый котёл требует отдельного контура с сопротивлением до 10 Ом — без него газовая служба не подпишет документы, а автоматика котла может работать некорректно. В ташкентских домах с магистральным газом инспектор проверяет протокол измерений перед пуском оборудования, и устройство контура становится частью приёмки, а не опцией. Отдельный контур для котла нельзя объединять с «нулевым» проводником в щите — это распространённая ошибка, из-за которой защита перестаёт работать: при обрыве нуля корпус котла оказывается под фазным напряжением, а автомат этого не видит. Причём для газового оборудования критична не только величина сопротивления, но и непрерывность цепи от электрода до клеммы на корпусе. Проверяйте целостность проводника мультиметром после каждого ремонта в котельной — ослабленный контакт в клеммной колодке сводит на нет весь контур.
Как грунты Ташкента влияют на выбор решения
Грунты Ташкента и пригородов — лёссовидные суглинки и песчаные прослойки, которые летом пересыхают на глубину до 2 м и поднимают сопротивление растеканию в полтора-два раза. В центре, в районах Юнусабад и Мирзо-Улугбек, под верхним слоем часто идёт плотная глина — она держит влагу стабильнее, и классический треугольник из трёх штырей там работает предсказуемо. На Чиланзаре и в Сергели встречаются песчаные линзы: одиночный электрод в такой грунт даёт слабый результат, приходится увеличивать число штырей или забивать их на большую глубину. Удельное сопротивление суглинка колеблется в диапазоне 40-150 Ом·м в зависимости от влажности, и по одной пробе судить о всей площадке нельзя — замеряем в трёх-четырёх точках по периметру. Клиенты в поиске часто набирают «монтаж шины заземления цена» — так запрос попадает на эту страницу, хотя речь идёт о полном комплексе работ. Если участок сложный, дешевле сразу заложить запас по электродам, чем через сезон перекапывать двор и наращивать контур, поэтому монтаж контура заземления планируют до начала отделочных работ.
Схемы контура заземления: что выбрать для частного дома
Схема контура подбирается под грунт, площадь участка и тип объекта. Ниже — сравнение трёх основных вариантов, которые мы устанавливаем в Ташкенте, с параметрами и особенностями каждого.

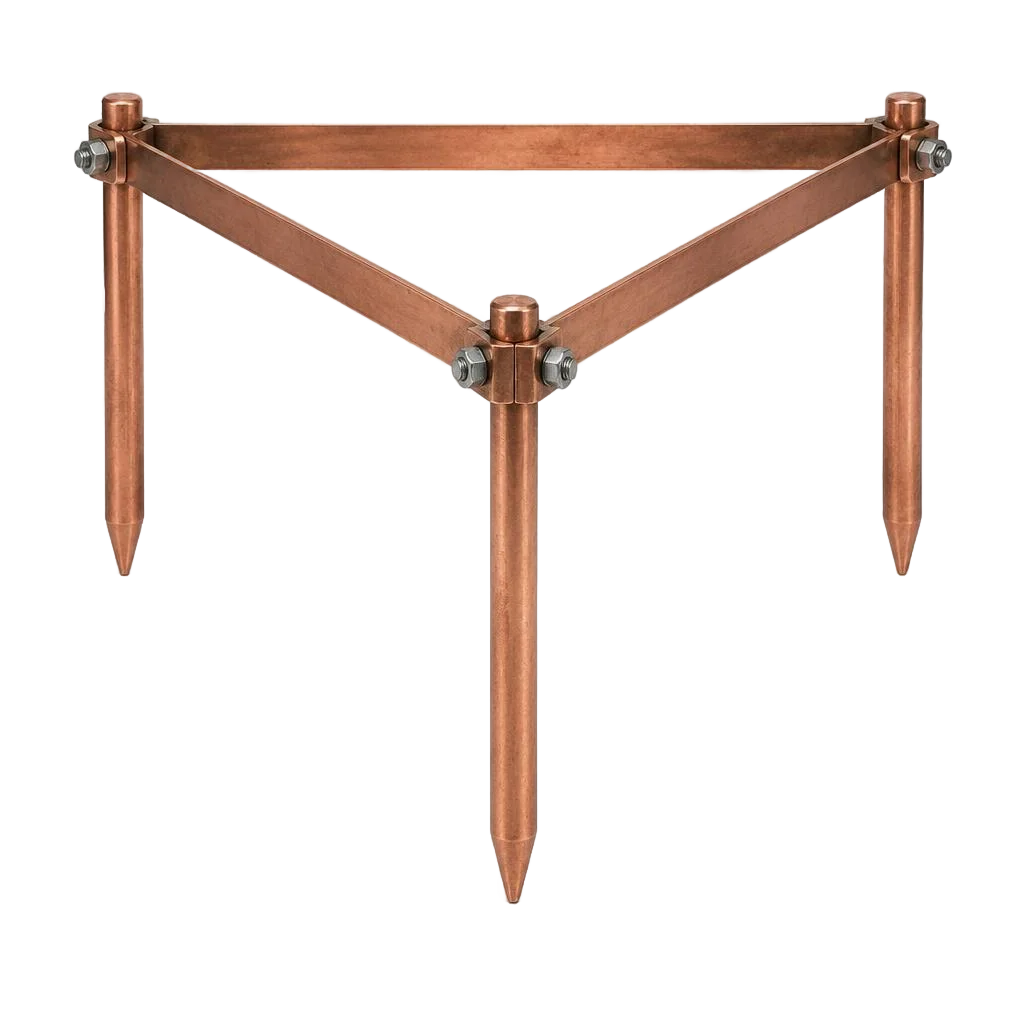

Классический треугольник 3×3 м для частного дома
Eco-Service монтирует классический треугольник со сторонами 3×3 м из уголка 50×50×5 мм, заглублённого на 2,5-3 м, — это базовая схема для дома с глинистым грунтом. Три вертикальных электрода соединяются между собой стальной полосой 40×4 мм в траншее глубиной 0,5 м. Расстояние между штырями выдерживается не менее их длины: если сблизить электроды до 1,5 м, зоны растекания накладываются, и сопротивление растёт вместо того, чтобы падать. Контур заземления в частном доме на таком грунте даёт стабильные показатели без спецтехники. Треугольник занимает угол участка 3×3 м и не мешает посадкам или дорожке. Монтаж заземления в частном доме мы начинаем с проверки состава грунта ручным буром на глубину промерзания — на супеси схему усиливают четвёртым электродом, иначе норматив по сопротивлению не выдерживается в сухой сезон.

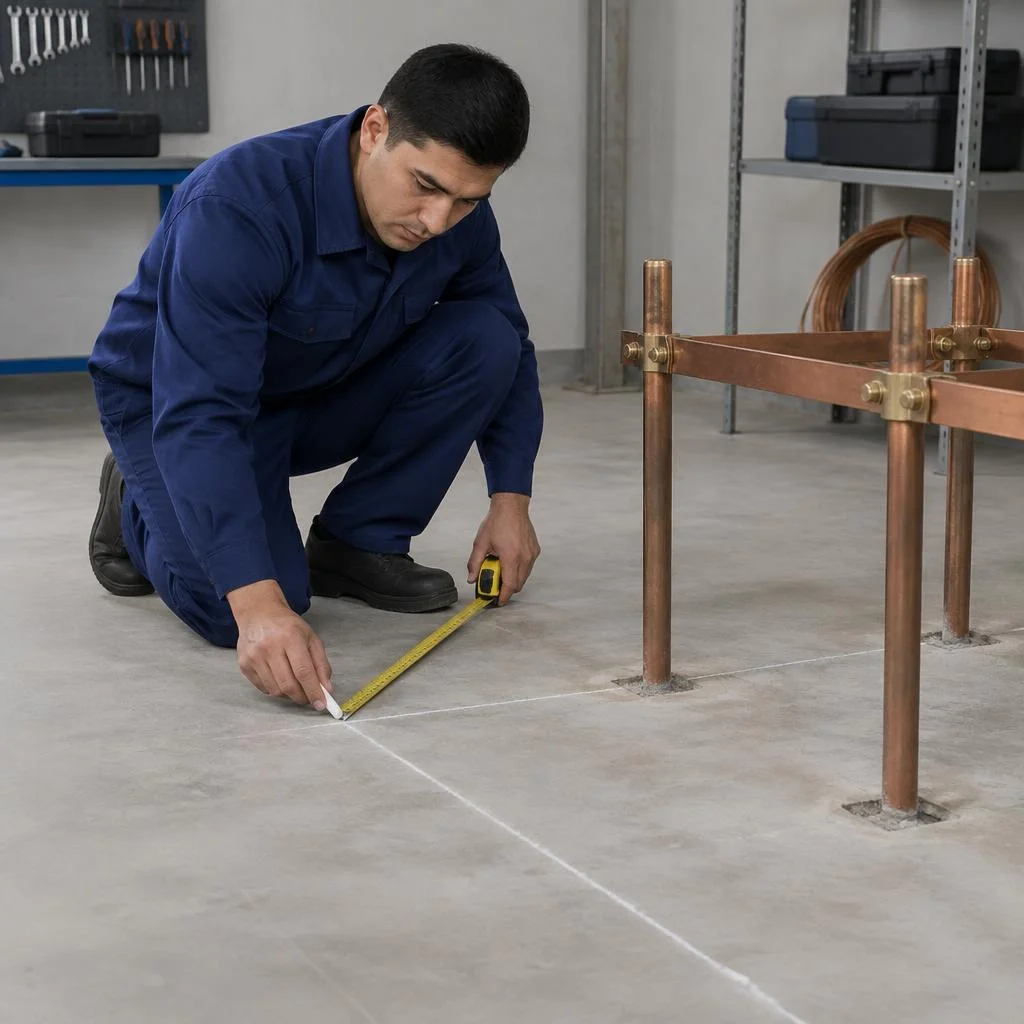

Линейная схема и контур в помещении
Линейную схему мы применяем на узких участках и внутри помещения — электроды выстраиваются в ряд и соединяются полосой 40×4 мм. Вдоль забора шириной 2-3 м треугольник физически не развернуть, а линия из трёх-четырёх штырей с шагом 3 м укладывается свободно. Внутри здания контур заземления в помещении монтируют в подвале или техническом приямке: те же уголки забиваются по стенам, обвязка идёт полосой на высоте 0,4-0,5 м от пола. При организации заземления в частном доме с чистовой отделкой важно заранее согласовать точки ввода заземляющего проводника к щиту — иначе придётся штробить стены после ремонта. В наших проектах мы выводим проводник через гильзу в фундаменте до заливки полов.
Сравнение схем заземления для дома
| Схема | Для какого объекта | Глубина электродов | Особенность монтажа |
|---|---|---|---|
| Треугольник 3×3 м | Частный дом, глинистый грунт | 2,5-3 м | Нужна траншея 0,5 м |
| Линейная | Узкий участок, помещение | 2,5-3 м | Электроды в ряд |
| Модульно-штыревая | Скальный грунт, плотная застройка | 6-30 м | Забивка стержней |
| Глубинное заземление | Сложный грунт, промобъект | до 30 м | Требуется спецтехника |
Установка заземления в частном доме на скальном грунте по классической схеме часто не даёт нужного сопротивления — модульный вариант в такой геологии мы рекомендуем сразу, чтобы не выезжать на объект повторно. Проектирование начинается с расчёта числа электродов под конкретный грунт, а не с готового шаблона. Итоговая стоимость зависит от схемы и глубины погружения: модульный вариант дороже классического, но на камне альтернативы нет.
Монтаж заземления: этапы работ от разметки до подключения
Монтаж заземления — это последовательность из четырёх этапов, каждый из которых влияет на итоговое сопротивление. Разбираем, что именно делаем на объекте: от разметки и земляных работ до подключения к главному щиту.

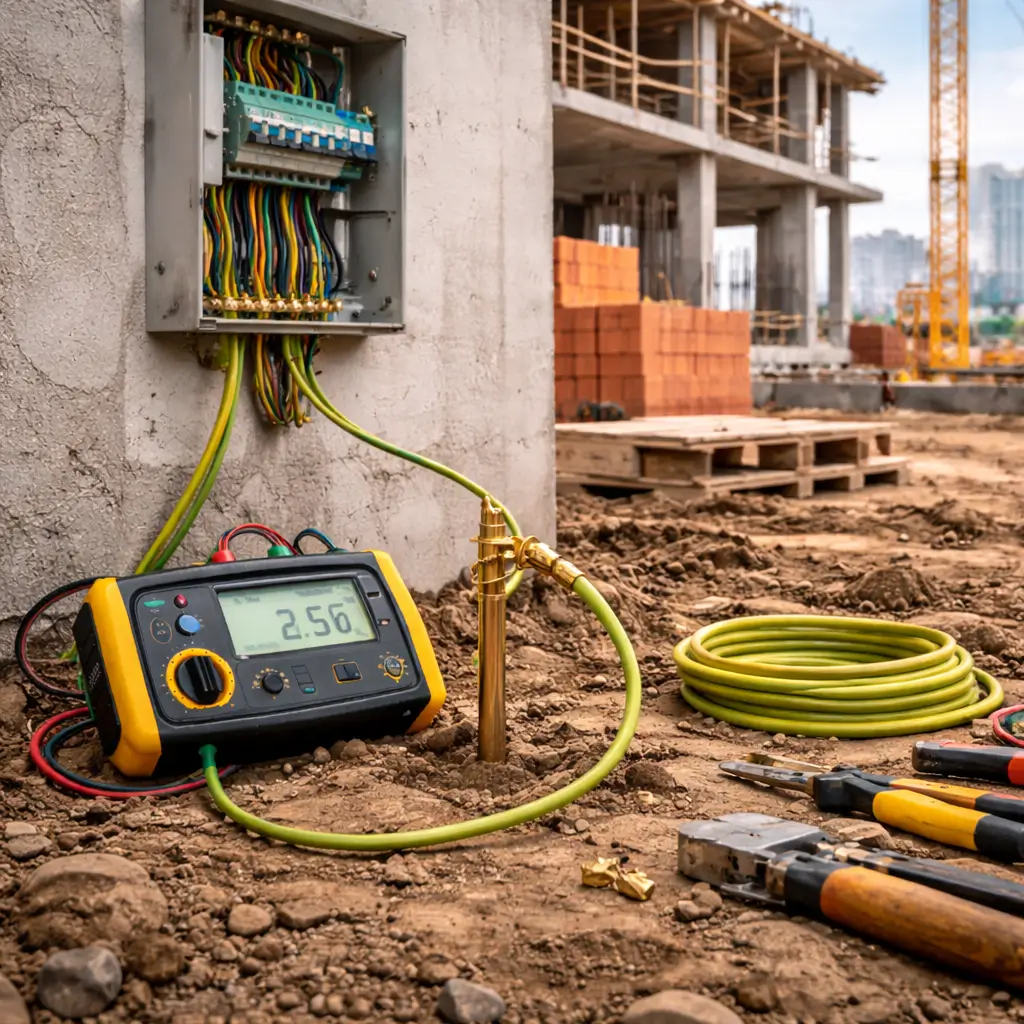

Разметка контура и земляные работы

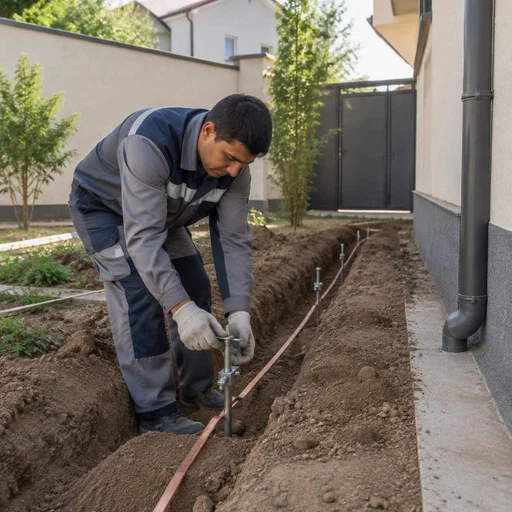

Мы начинаем с разметки контура по схеме и выкапываем траншею глубиной 0,5 м — на этом этапе определяется геометрия будущего заземлителя. Устройство наружного контура ведём по треугольнику 3×3 м для частного дома либо по линейной схеме вдоль стены для стеснённых участков, а цена зависит от протяжённости траншеи и числа точек забивки. В плотной застройке Ташкента (Мирзо-Улугбекский, Яшнабадский районы) мы предварительно сверяем трассу с планом коммуникаций: газопровод, водопровод и силовой кабель лежат на глубине от 0,8 м. Разметку стоит делать с запасом от фундамента и коммуникаций — повреждённый кабель или труба на этапе земляных работ обходится дороже, чем смещённый на метр контур. Разметку и земляные работы на объекте выполняем мы.

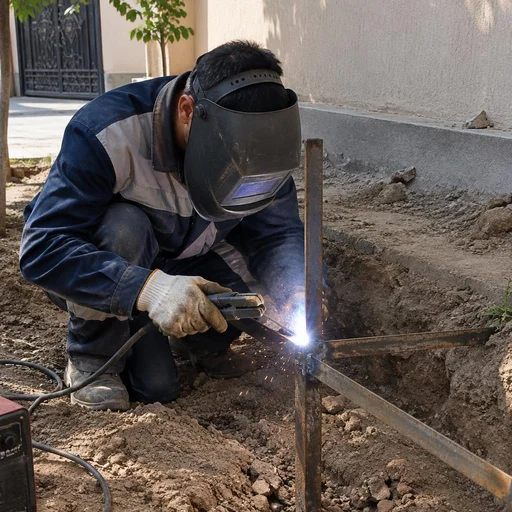

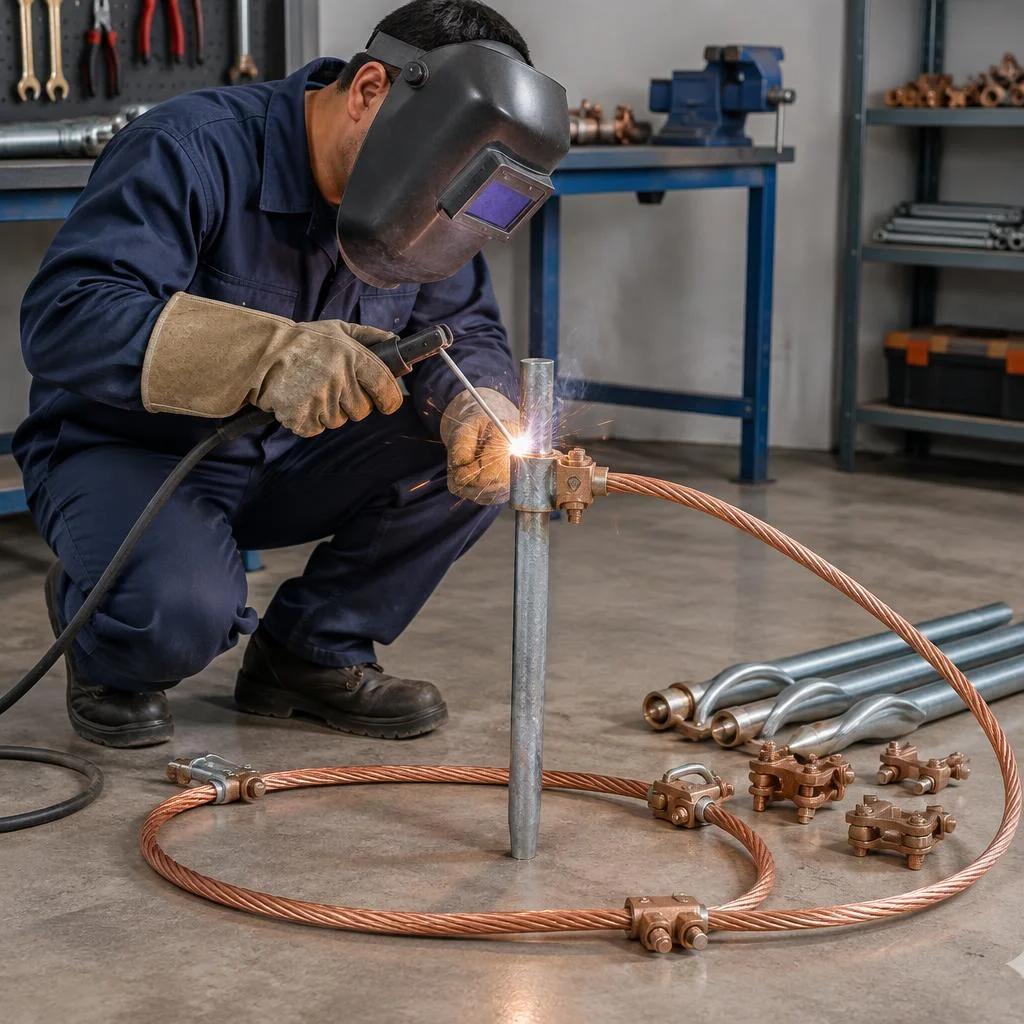

Установка вертикальных заземлителей и сварка контура

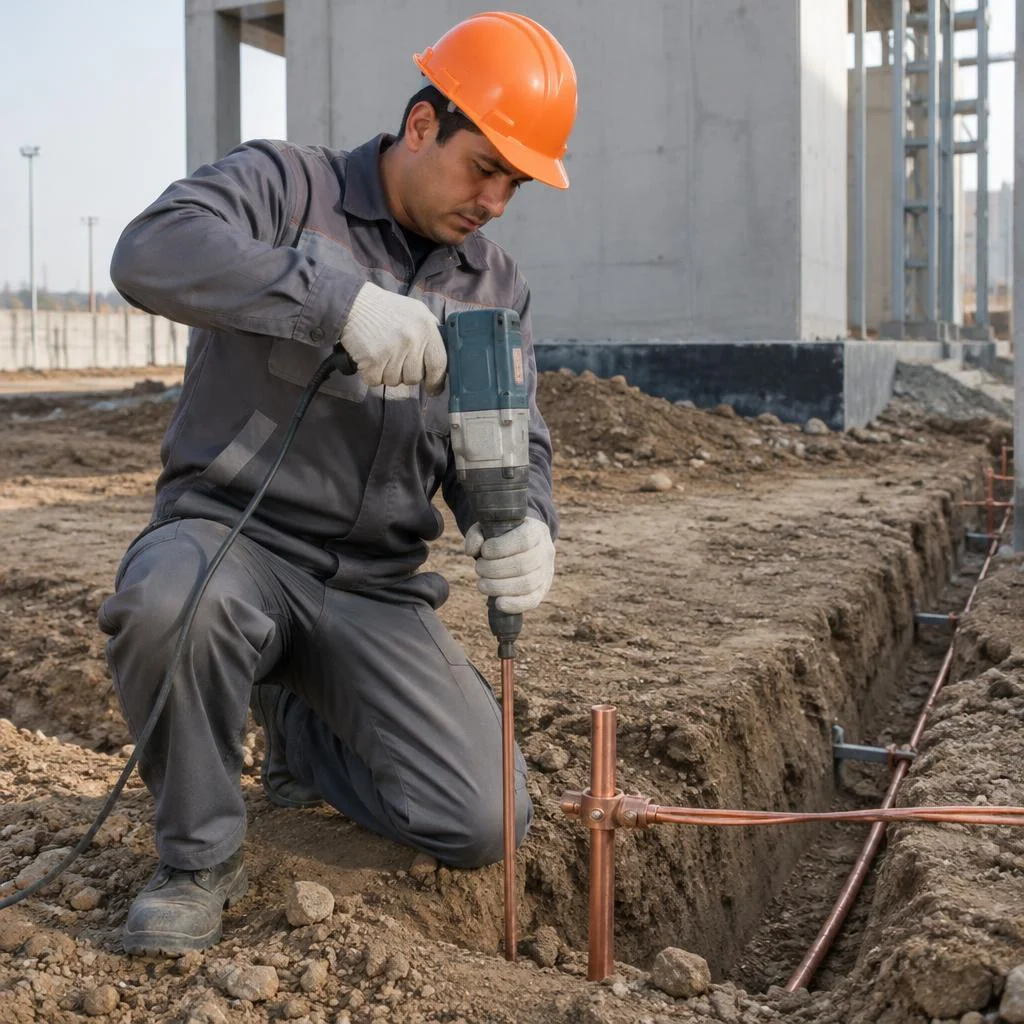

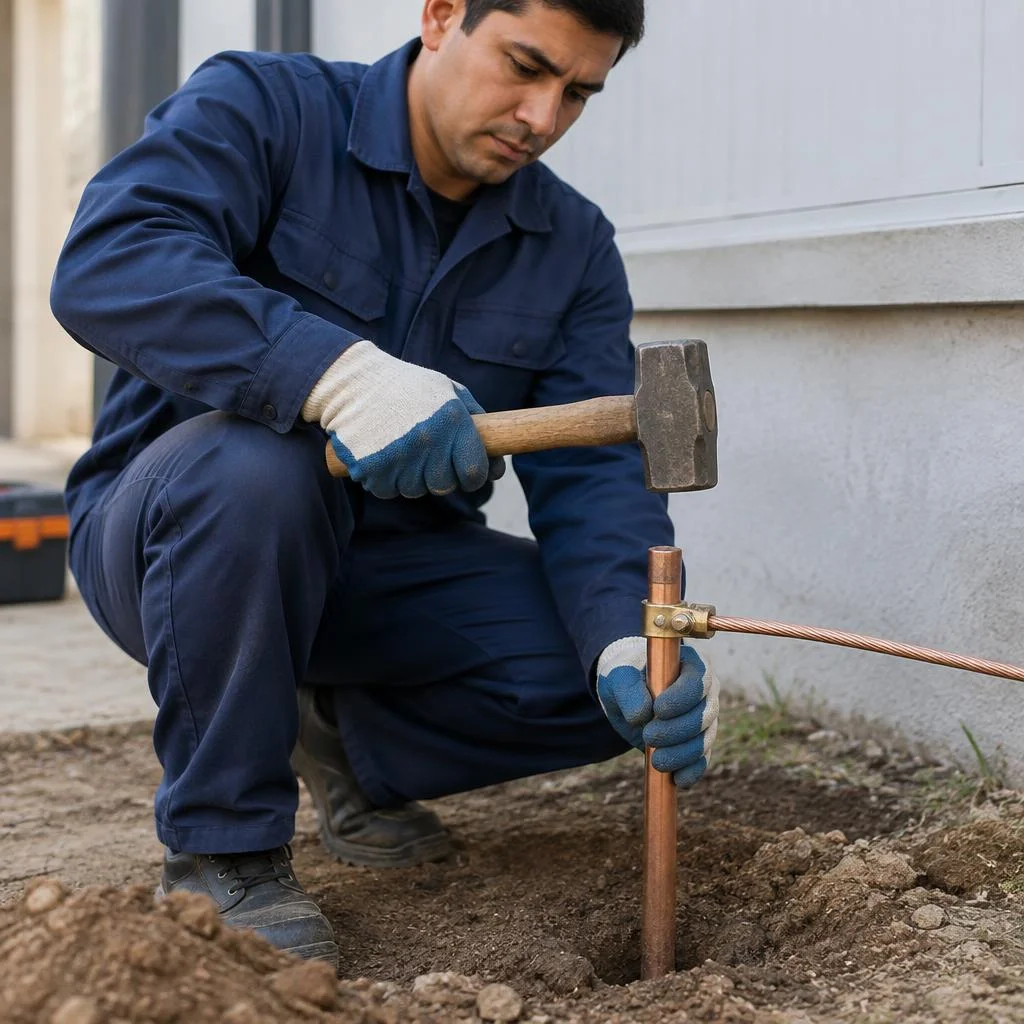

- Забивка электродов: уголок 50×50×5 мм погружаем на глубину 2,5-3 м вибромолотом или ручной бабой, оставляя 15-20 см над дном траншеи.
- Сварка контура: соединяем вертикальные заземлители полосой 40×4 мм в единый контур, шов — не менее двух сторон примыкания для надёжного контакта.
- Обработка шва: зачищаем окалину и покрываем сварное соединение антикоррозийным составом — без этого через несколько сезонов контакт теряет проводимость.
- Проверка геометрии: контролируем расстояние между электродами и глубину забивки, чтобы сопротивление распределялось равномерно по всему контуру.
- Контрольная протяжка: проверяем непрерывность цепи по всем сварным точкам до засыпки траншеи.

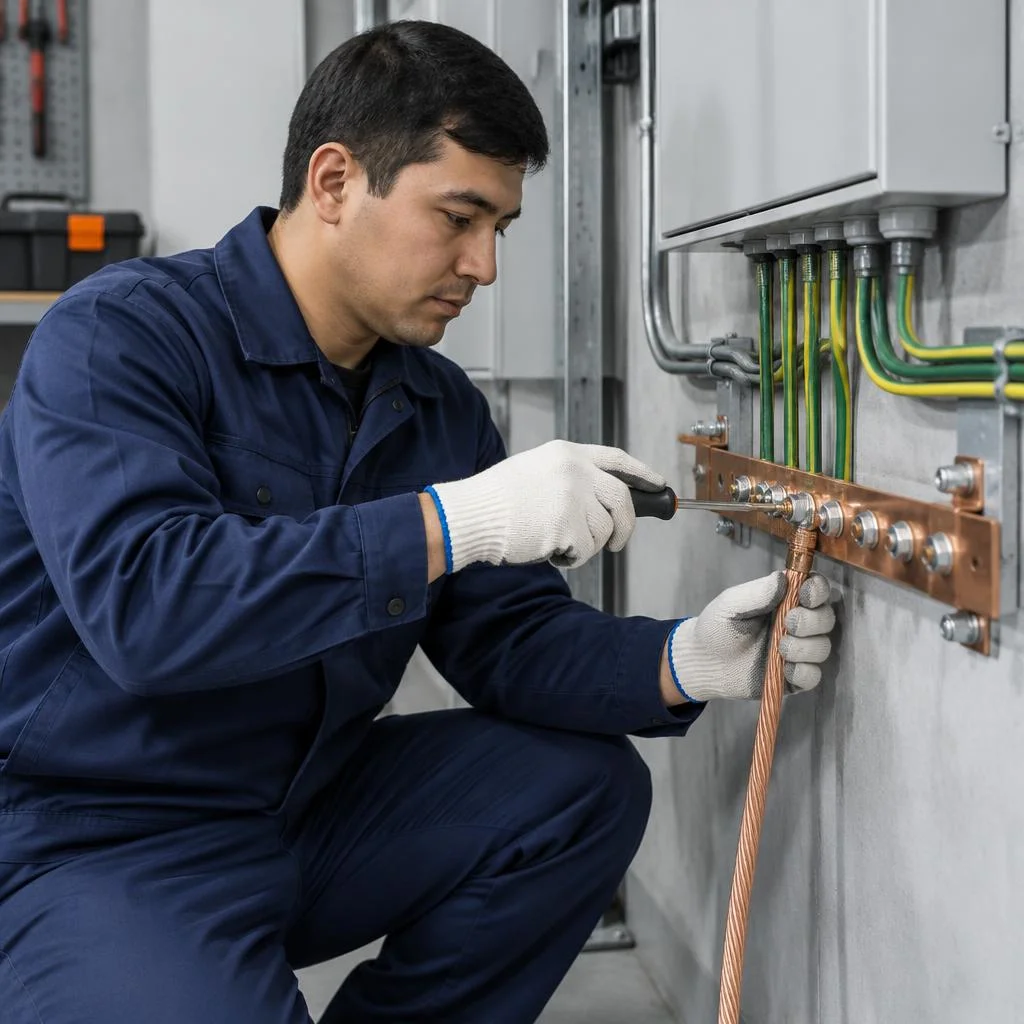

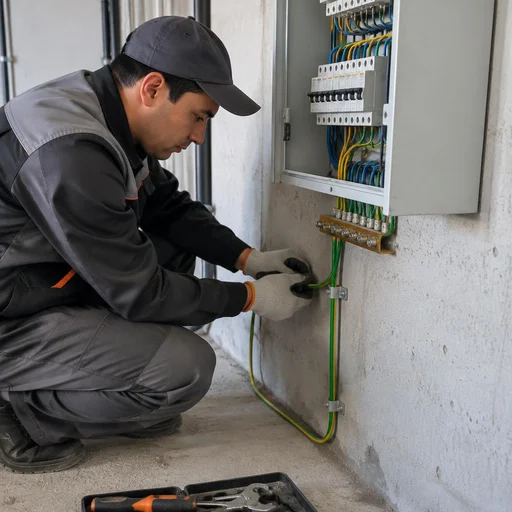

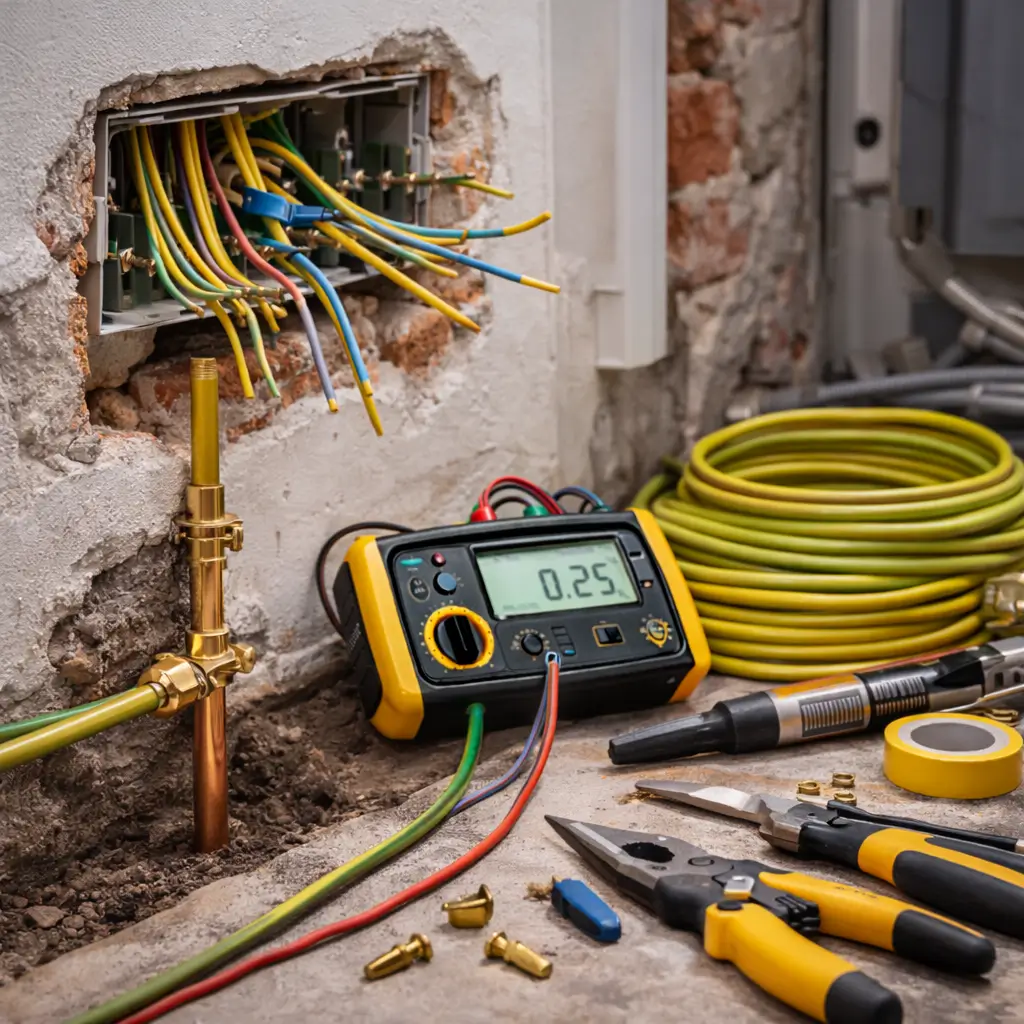

Прокладка заземляющего проводника и подключение к щиту

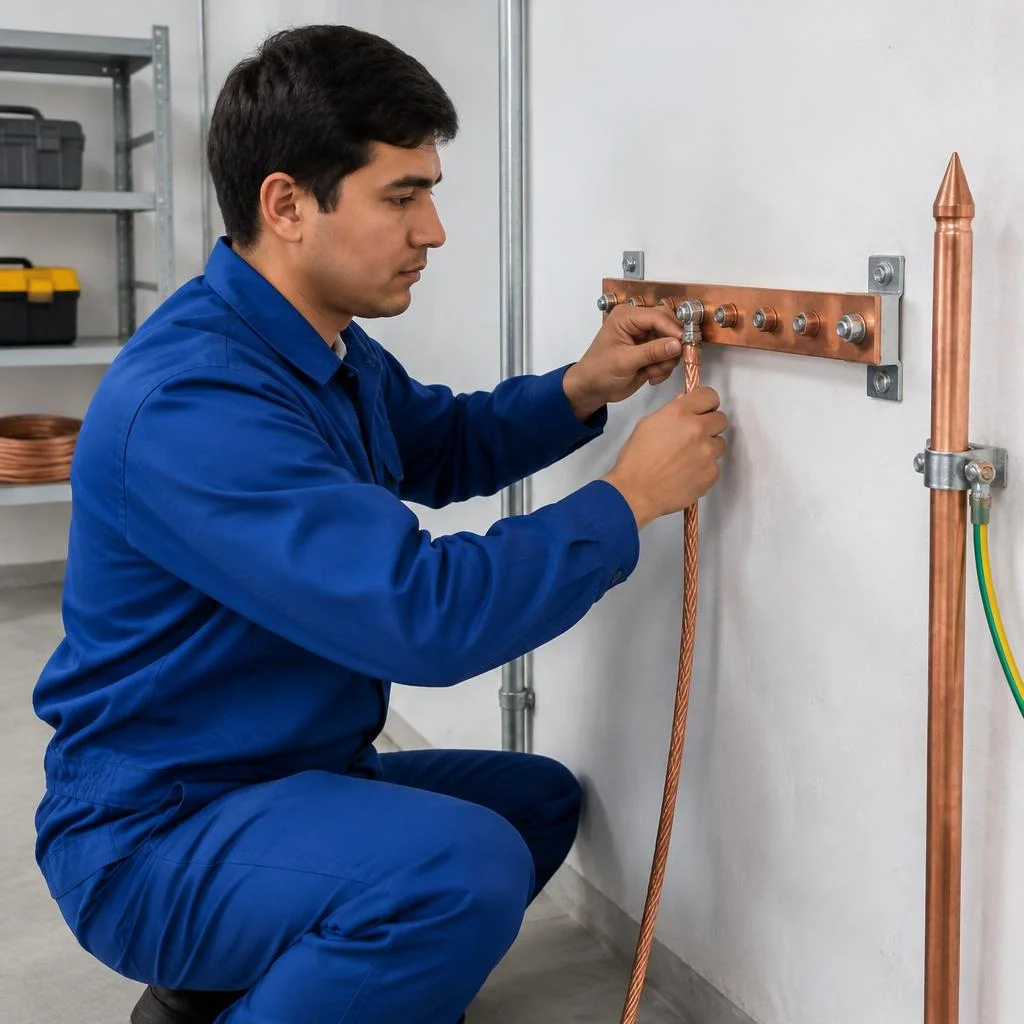

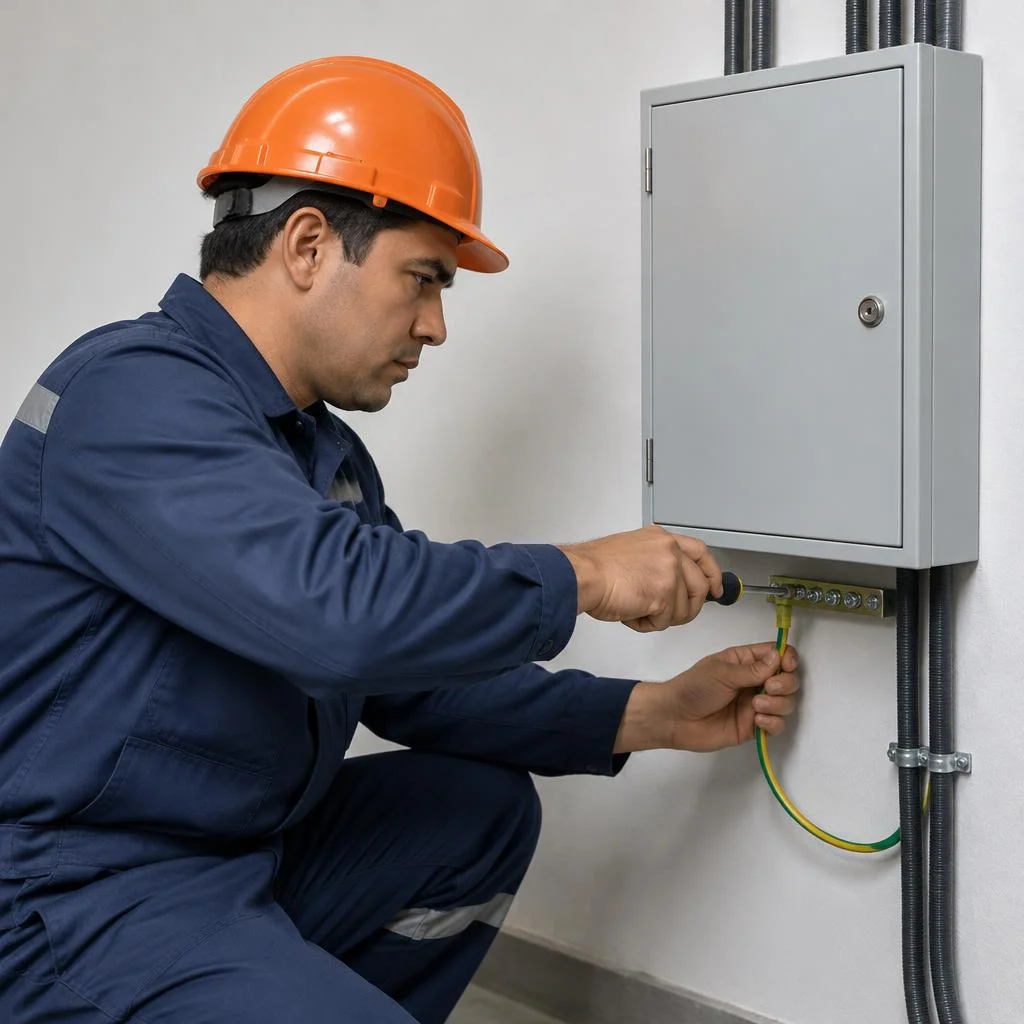

Мы прокладываем заземляющий проводник от контура к главному щиту и подключаем его к шине заземления с болтовым соединением. Цена полосы за метр зависит от сечения и способа прокладки, а стоимость шины — от числа подключаемых линий в распределительном устройстве. Проводник ведём полосой 40×4 мм или медным кабелем сечением от 10 мм², крепим к стене на дюбель-хомуты с шагом 0,5 м, а ввод в щит оформляем через гильзу. Проводник нельзя вести через места, где возможны механические повреждения, — при пересечении с коммуникациями мы защищаем его гильзой. Подключение к главному щиту и прокладку проводника выполняем мы.
Монтаж защитного заземления на объекте
Защитное заземление мы монтируем для всего электрооборудования объекта — от розеточных групп до станков и щитов, объединяя их в общую систему. Устройство охватывает корпуса щитов, металлические оболочки кабелей, каркасы станков и корпуса бытовой техники; стоимость заземления в частном доме зависит от числа подключаемых групп, а контур в помещении собирают по замкнутому периметру внутри цеха или подвала. На промышленном объекте защитное заземление проектируется вместе с системой уравнивания потенциалов — иначе разница потенциалов между корпусами остаётся опасной. В частном секторе к контуру дополнительно подключают металлические лестницы, навесы и каркасы теплиц, если они попадают в зону прикосновения. Защитное заземление на объекте монтирует Eco-Service.
Что делать после монтажа контура
Клиенты часто формулируют запрос так: сколько стоит контур — и это ровно то, что мы считаем после выезда на объект. Итоговая сумма складывается из объёма земляных работ, числа заземлителей и протяжённости проводника до щита, поэтому назвать её по телефону без осмотра нельзя. Мы завершаем работы контрольным измерением сопротивления растеканию тока и проверкой цепи фаза-нуль до подачи напряжения. Без этих двух замеров контур считается несмонтированным: даже правильно собранная геометрия может дать сопротивление выше нормы из-за состава грунта. Стоимость рассчитывается после выезда на объект — по числу точек забивки и длине трассы, а итоговую смету фиксируем до начала работ.
Модульное и глубинное заземление для сложных грунтов
На скальном и плотном грунте классический треугольник не даёт нужного сопротивления — разбираем модульные и глубинные решения, которые мы применяем в таких условиях.

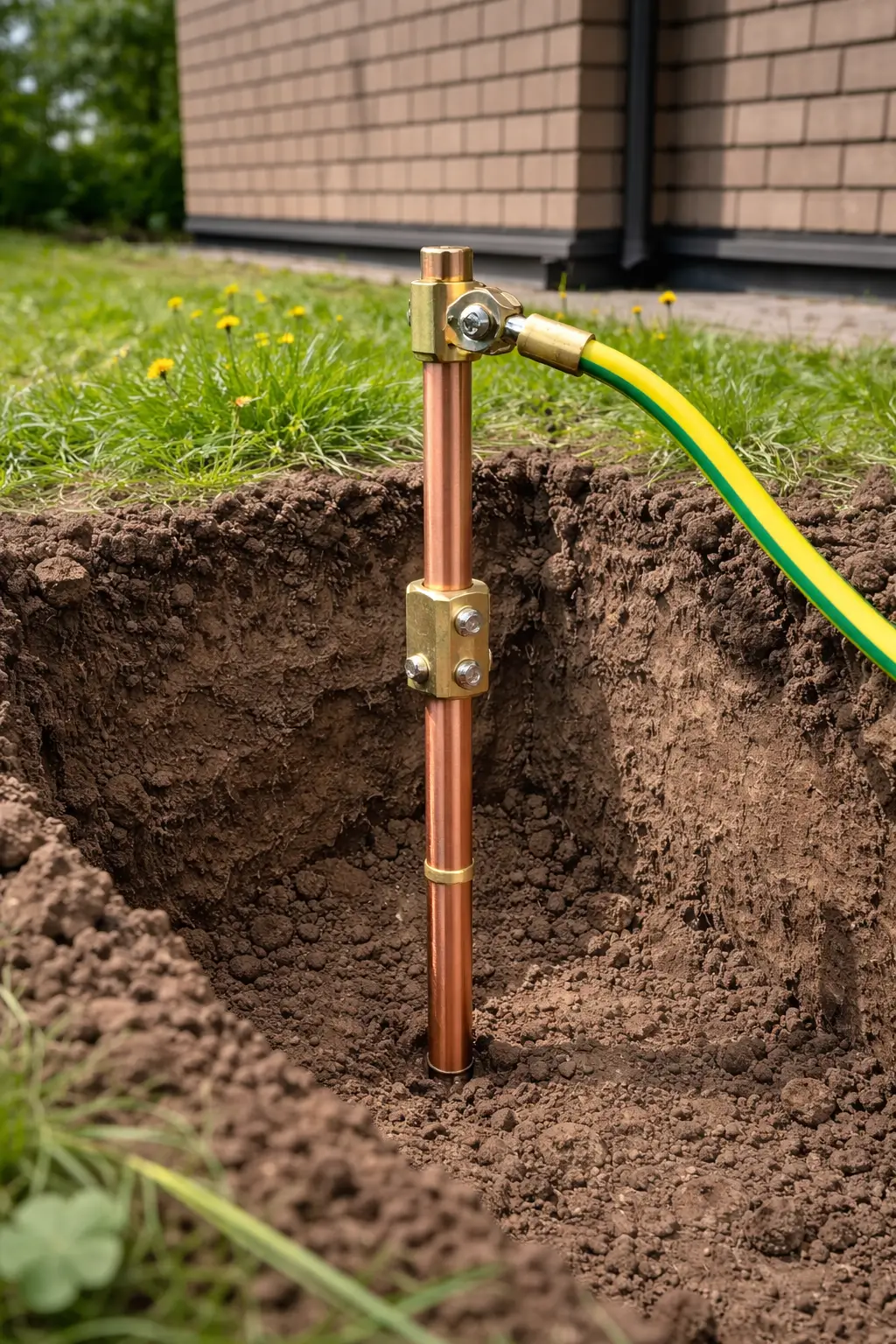

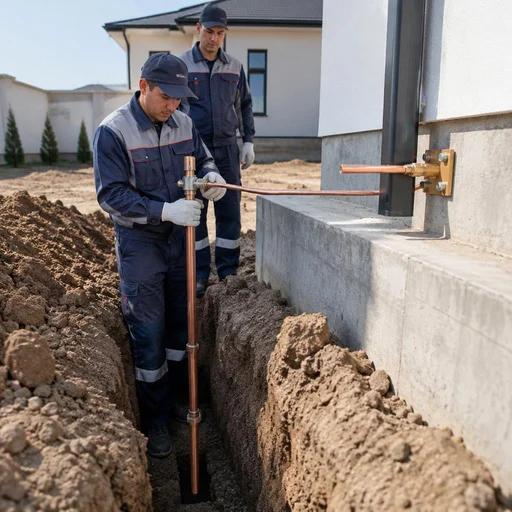

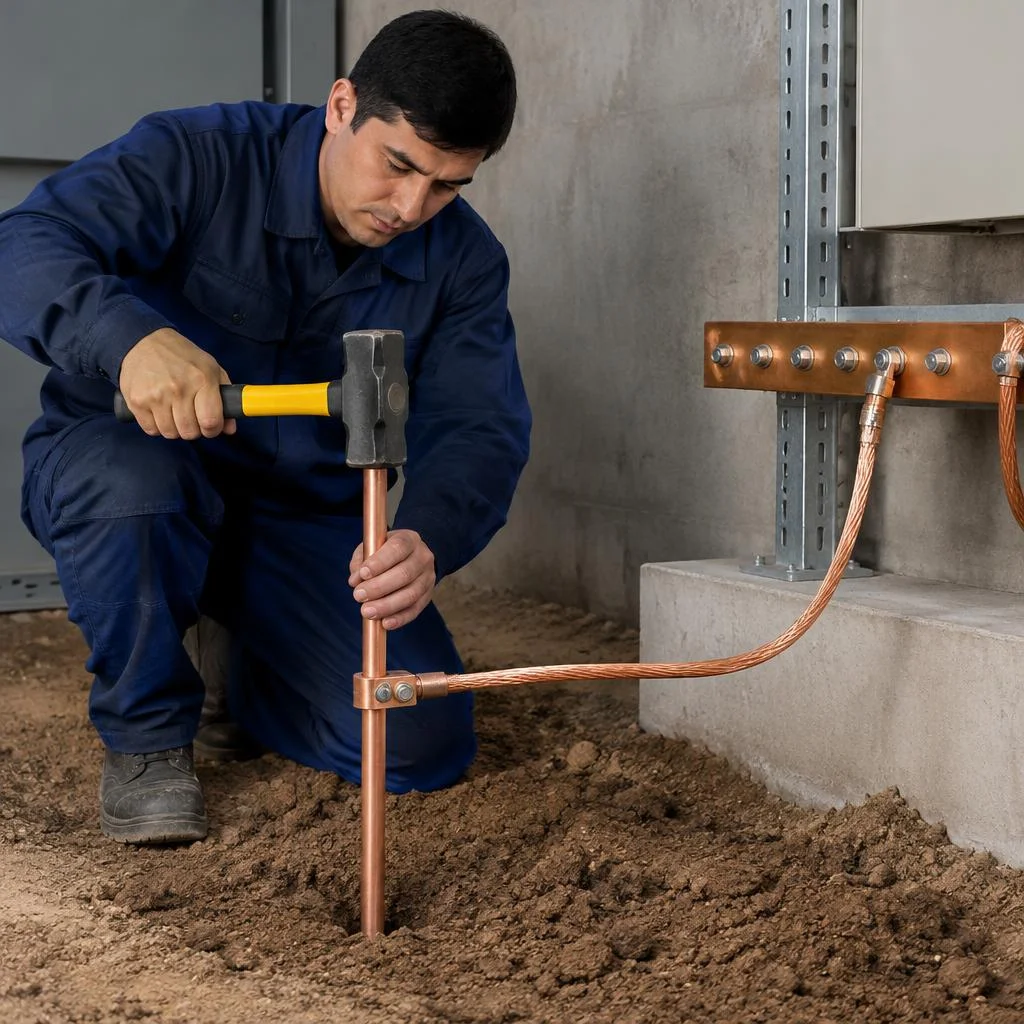

Модульно-штыревое заземление: состав и монтаж
- Омеднённый стержень: стальной сердечник с медным покрытием 250 мкм задаёт проводимость и защищает от коррозии на десятилетия.
- Соединительная муфта: резьбовая или обжимная деталь наращивает штырь до проектной глубины без потери контакта.
- Наконечник: заострённый элемент на нижнем стержне для прохода через плотные слои и включения.
- Ударная головка: насадка принимает удары молота и не даёт резьбе смяться при забивке.
- Глубина: 6-30 м в зависимости от грунта — чем ниже водоносный слой, тем меньше штырей нужно.

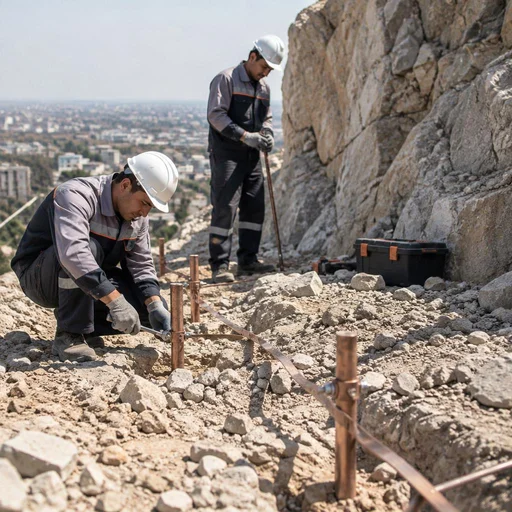

Глубинное заземление и скальный грунт
Для скального грунта мы применяем глубинное заземление с заглублением электродов до 30 м — это единственный способ получить стабильное сопротивление. Скальные породы Ташкентской области — лёссовидные суглинки с включениями и выходы известняка — не дают забить обычный штырь на нужную глубину, поэтому мы используем установку глубинного заземлителя с предварительным бурением. В плотных слоях заглубляемся составным электродом с омеднённым покрытием и графитовой засыпкой вокруг ствола — она снижает переходное сопротивление в 1,5-2 раза. Устройство заземления в скальном грунте требует пробного заглубления на 2-3 м: по нему мы определяем, бурить скважину или работать вибромолотом. Норматив достигается за счёт глубины, а не площади, — это важно, когда участок под контур заземления для частного дома ограничен.

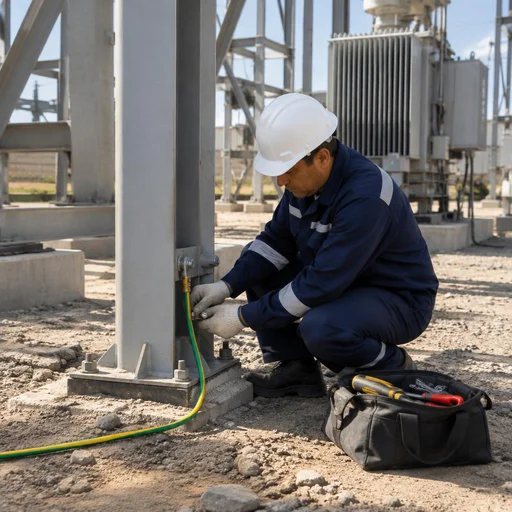

Заземление для промышленного объекта
Для промышленного объекта мы проектируем контур с учётом мощности оборудования и требований к сопротивлению, включая установку заземляющих устройств по всему периметру. Такой монтаж заземления ведём по проекту с расчётом на расширение. Заземление для промышленного объекта ведут модульными штырями по углам здания и вдоль кабельных трасс, сваривая полосы в единую сеть. Отдельно считаем сопротивление для каждой группы потребителей: станки, щиты, металлоконструкции. На объектах с несколькими вводами промышленная сеть и контур заземления для дома проектируются по одному принципу — единая точка уравнивания потенциалов. В Eco-Service проектируют такие контуры с расчётом на расширение производства: заложенная полоса позволяет добавить штыри без переделки всей системы.
Что влияет на выбор решения
| Грунт и условия | Решение | Глубина |
|---|---|---|
| Суглинок, есть место | Классический треугольник | 2,5-3 м |
| Плотный грунт, мало места | Модульно-штыревое | 6-12 м |
| Скальный грунт | Глубинное с бурением | до 30 м |
| Промышленная площадка | Модульное по периметру | 9-15 м |
Как грунт меняет смету и сроки
Тип грунта определяет не только схему, но и объём работ: на суглинке хватает трёх штырей, на скальном основании счёт идёт на метры бурения. Контур заземления цена зависит от числа штырей и объёма земляных работ, поэтому итог считают после пробного заглубления. Заказчики часто спрашивают про итоговую стоимость — на неё влияет именно состав породы, а не площадь участка. Когда клиенты набирают монтаж полосы заземления, речь обычно идёт о соединении штырей в единую сеть по периметру, и здесь важен не только метраж, но и способ сварки. Отдельная строка в смете — расчёт после выезда, потому что сумма складывается из глубины, числа точек и сложности подъезда техники. Контур заземления частного дома на скальном основании иногда выходит дороже типового проекта, зато служит десятилетиями без ремонта.
Молниезащита в связке с заземляющим контуром
Молниезащита без заземления бесполезна: разряднику нужно куда-то уходить. Разбираем, как мы объединяем приёмник, токоотвод и контур в один комплекс для дома и промышленного объекта.

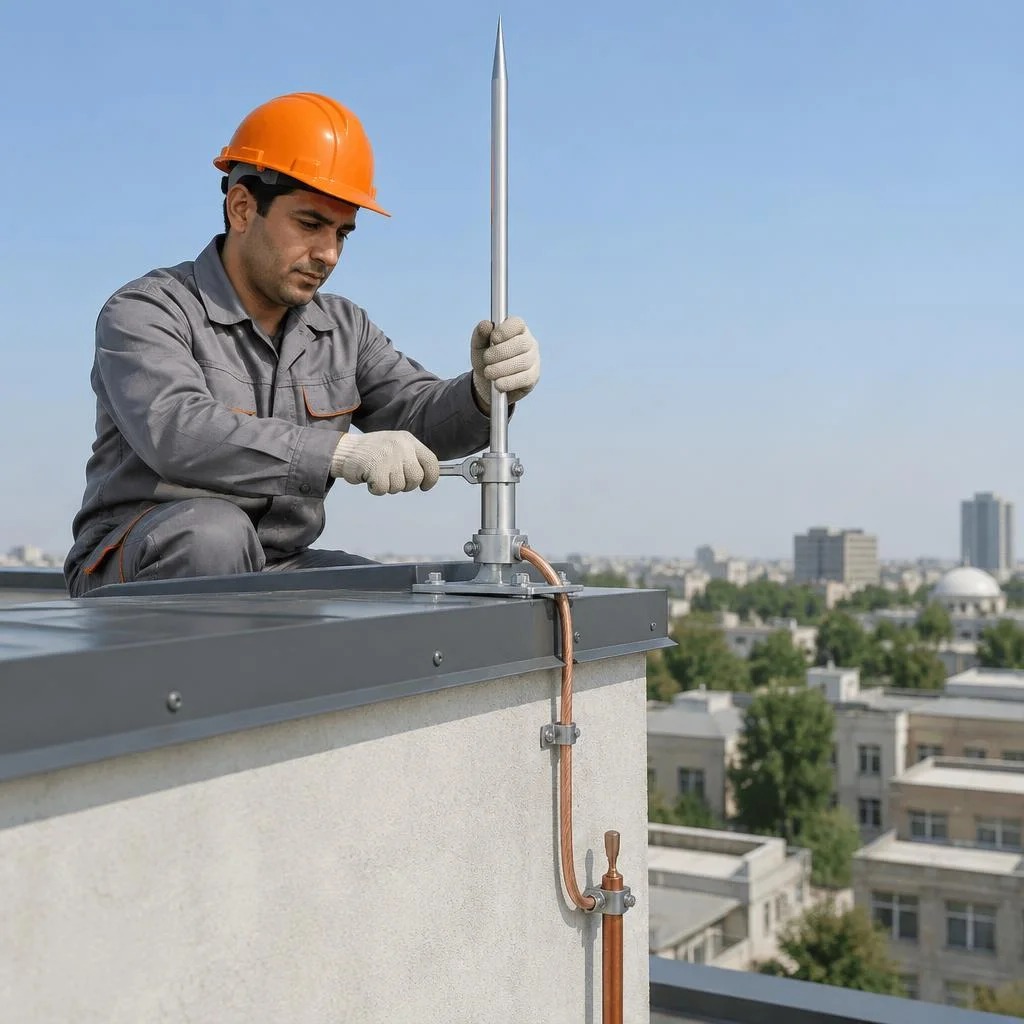

Молниеприемник и токоотвод
Мы устанавливаем молниеприемник на кровле и прокладываем токоотвод к заземляющему контуру по кратчайшему пути. При обустройстве контура заземление в частном доме и молниезащита проектируются как единая система: стержень из оцинкованной стали диаметром 16 мм либо медный штырь фиксируется на коньке или самой высокой точке, а токоотвод из полосы 25×4 мм или провода сечением не менее 16 мм² идёт вниз по стене. Каждый поворот трассы увеличивает индуктивное сопротивление — при разряде в 100 кА лишний изгиб под 90° добавляет десятки киловольт падения, поэтому мы ведём спуск максимально прямо, а соединяем токоотвод с контуром через сварку или болтовое соединение с антикоррозийной обработкой. Токоотвод нельзя крепить к горючим элементам кровли — при разряде он нагревается, и это создаёт риск возгорания.

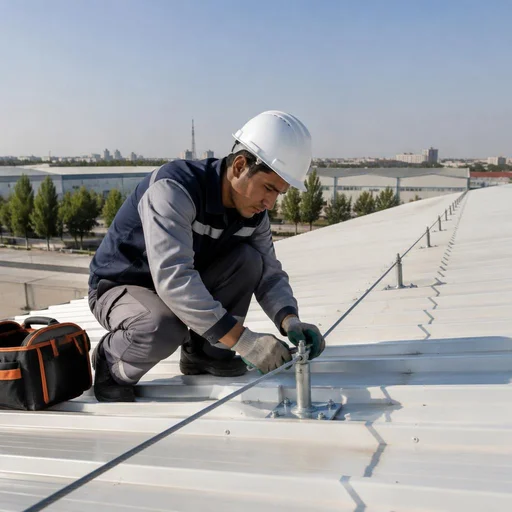

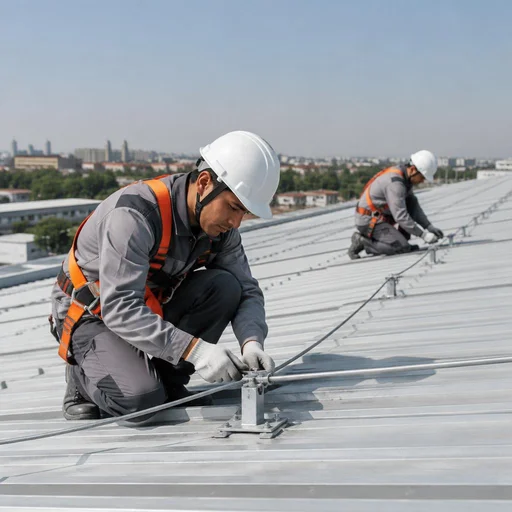

Молниезащитная сетка для кровли
Молниезащитную сетку мы монтируем на плоских и скатных кровлях как альтернативу одиночному молниеприемнику — она распределяет разряд по всей площади. Ячейка 5×5 м или 10×10 м собирается из полосы 25×4 мм либо круглой стали 8 мм, укладывается поверх кровельного покрытия с шагом крепления 1 м и соединяется с токоотводами по углам здания. Через Eco-Service можно заказать монтаж защитного заземления в комплексе с сеткой: приёмная часть, спуски и контур заземление в частном доме сводятся в один проект. Сетка эффективнее на кровлях сложной формы: одиночный стержень защищает только ограниченную зону, а сетка покрывает весь скат.
Когда нужен модульный заземлитель под молниезащиту
Установка модульного заземления решает задачу, когда под молниеприемник нужен низкий импеданс, а грунт плотный или сухой. Клиенты часто ищут нас по запросу монтаж модульного заземления — и попадают на эту страницу. Итоговая стоимость складывается из глубины погружения штырей, числа секций и типа грунта: на суглинке Ташкента хватает 2-3 модулей по 1,5 м, на галечнике или скальном основании число секций растёт до 6-8, а иногда добавляется бентонитовая засыпка для снижения сопротивления. Модульно-штыревая система собирается методом вдавливания или вибропогружения — без рытья траншеи на 3 метра, что критично на участках с уже уложенной плиткой или асфальтом. Мы всегда соединяем молниеприемник, токоотвод и модульный заземлитель в одну цепь: разрыв на любом узле обесценивает всю защиту, поэтому каждое соединение проверяется на переходное сопротивление.
Измерение сопротивления и протокол: как проверяется результат
Смонтированный контур без измерений — незавершённая работа: цифры сопротивления подтверждают, что установка заземления выполнена по нормативу. Разбираем приборы, методику проверки цепи фаза-нуль и состав протокола.

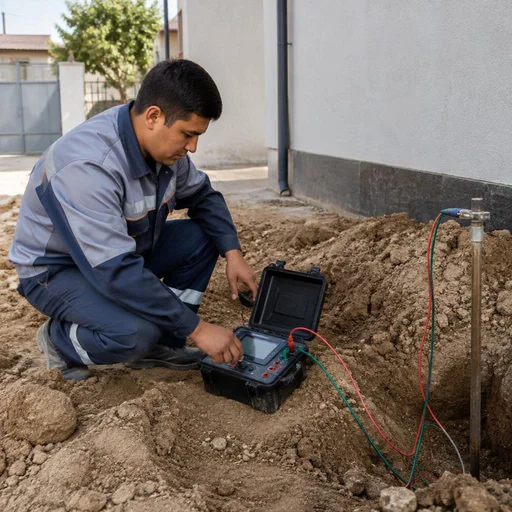

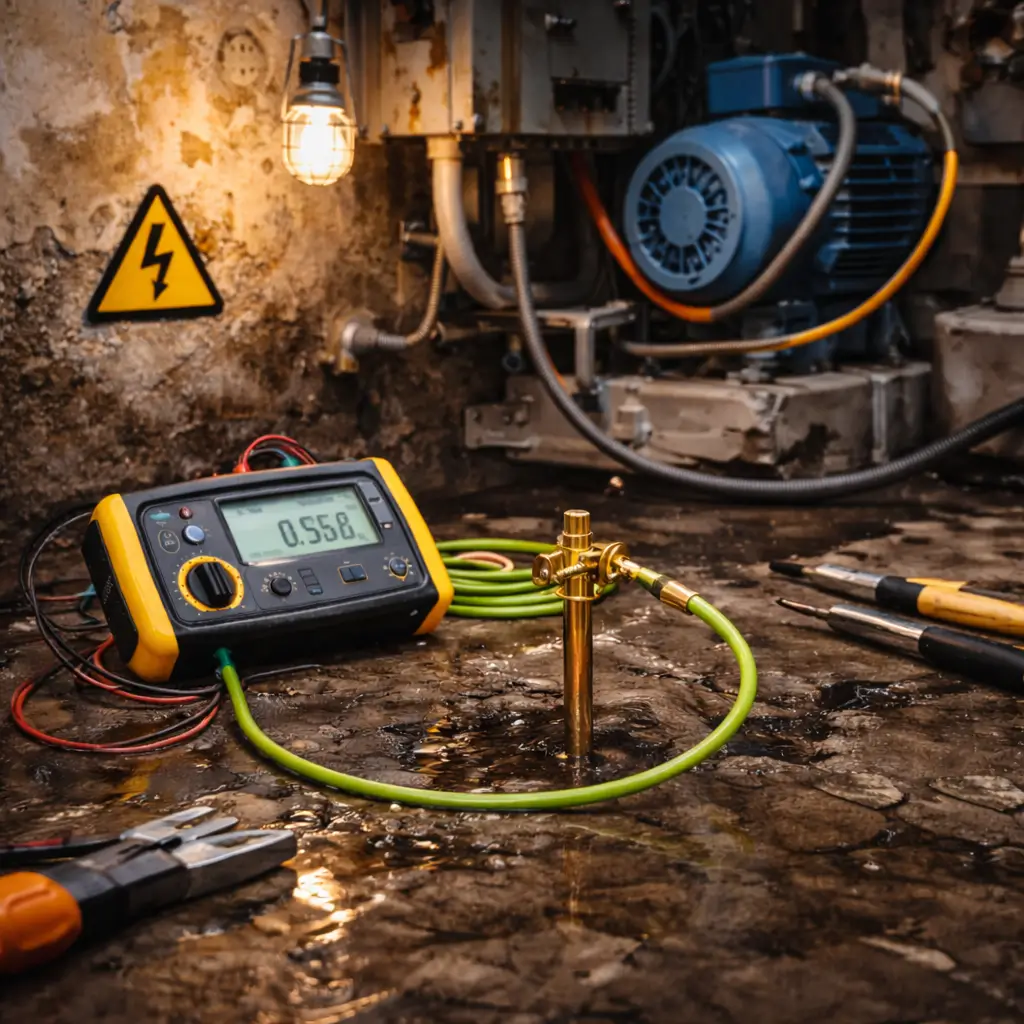

Как измеряется сопротивление заземления
- Приборы: М416 (аналоговый), ИС-20 и MRU-200 (цифровые) — последние пишут результат сразу в память.
- Схема: трёхпроводная — потенциальный зонд на 20 м, токовый на 40 м от контура по прямой.
- Метод: амперметра-вольтметра; при сопротивлении грунта выше 100 Ом·м добавляем четвёртый провод.
- Сезон: сухой период, когда влажность минимальна, а сопротивление максимально.
- Норматив: для контура заземления дома — не выше 30 Ом, для газового котла — 10 Ом.

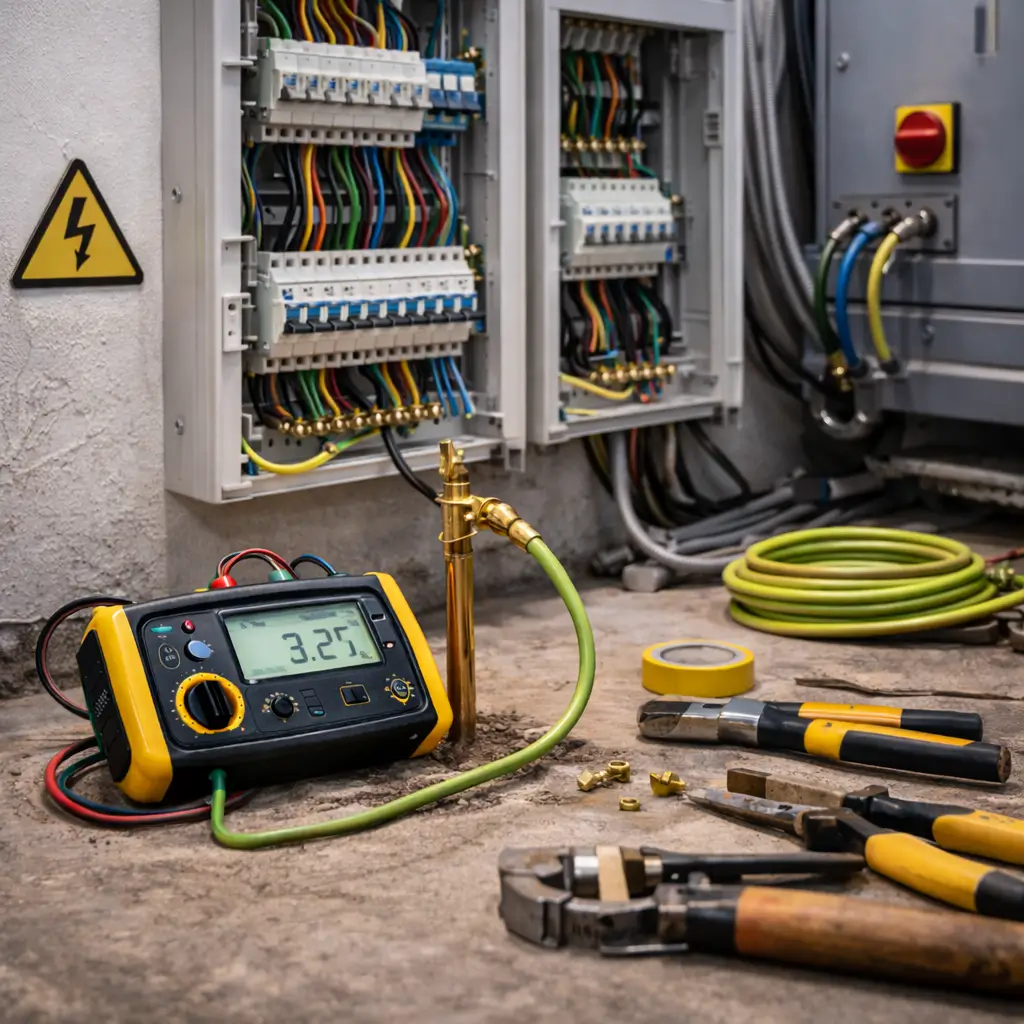

Проверка цепи фаза-нуль
Проверка цепи фаза-нуль подтверждает, что автомат защиты сработает при коротком замыкании на корпус — от этого зависит, отключится ли линия за доли секунды или останется под напряжением. Специалист замеряет полное сопротивление петли фазный проводник — нулевой защитный проводник прибором MRU-200 в режиме Zloop, считает ожидаемый ток однофазного КЗ и сверяет его с характеристикой автомата по время-токовой кривой. Для розеточной группы с автоматом C16 расчётный ток КЗ должен превышать 160 А — тогда срабатывание гарантировано в зоне мгновенного расцепления. Даже при нормальном сопротивлении контура цепь фаза-нуль может не обеспечить отключение из-за завышенного сопротивления петли — проверка выявляет это до ввода объекта в эксплуатацию. Клиенты нередко ищут эту услугу по запросу о замере — и попадают на нашу страницу, хотя речь идёт о другом этапе работ.

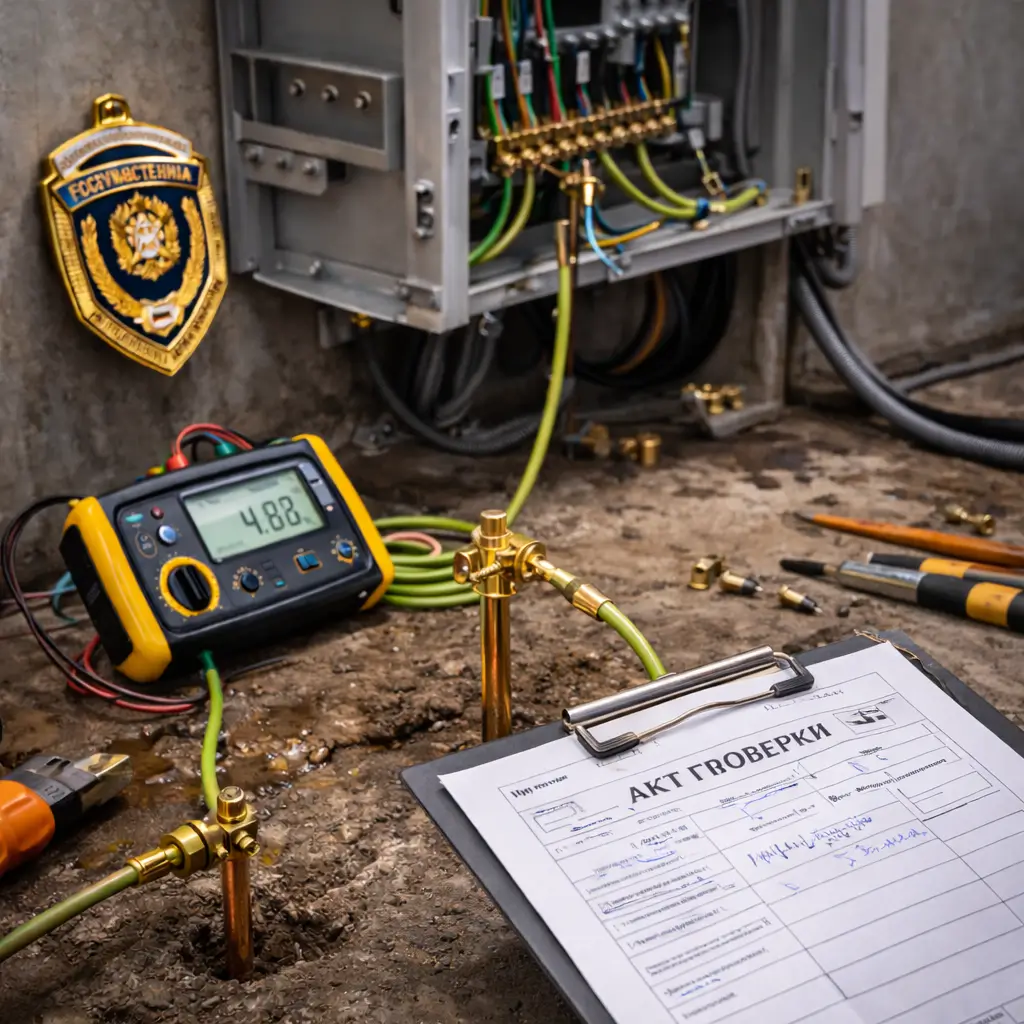

Протокол измерений и что в нём фиксируется
Протокол измерений оформляется с указанием сопротивления контура, метода измерения и прибора — документ принимают газовые и надзорные службы при подключении котла и сдаче объекта. В бланк вносят паспортные данные заземлителя, погодные условия на момент замера, температуру и влажность грунта, схему расположения электродов, значения по каждому замеру и вывод о соответствии норме. Для газового оборудования протокол дополняют замером сопротивления повторного заземления нулевого проводника. Оформлять документ имеет смысл сразу после установки: повторный выезд бригады для измерений через сезон обойдётся дороже, чем первичное оформление в день сдачи работ. Протокол через Eco-Service готовят в тот же день, когда бригада завершает сборку заземляющих устройств на объекте. В бланке отдельной строкой фиксируют тип объекта — контур заземления дома, промышленная подстанция или опора ЛЭП, — от этого зависит набор нормативных значений.
Что делать при отклонении от нормы
- Замерить грунт: если сопротивление выше 30 Ом, проверяют влажность и состав грунта на глубине штыря.
- Добавить электроды: наращивают модульно-штыревой заземлитель на 1-2 секции по 1,5 м каждая.
- Усилить узел: переваривают окисленные соединения и меняют проводник на сечение 16 мм².
- Пересчитать схему: при скальном грунте переходят на глубинное заземление с токопроводящей заливкой.
- Повторить замер: контрольный замер после доработки фиксирует результат и попадает в новый протокол.
Когда норматив не достигается, важно понять вклад каждого электрода: устройство контура заземления с равномерным шагом штырей проседает по краям, а не в центре — там и добавляют секцию. Установка контура заземления на глинистом грунте Ташкента даёт запас по сопротивлению, а на песчаном — требует наращивания штырей, поэтому доработку планируют до повторного замера.
Гарантия, сроки и организация работ
Разбираем, как организована работа: сроки, гарантия и что входит в договор. Ниже — условия, которые действуют на объектах в Ташкенте и по стране.
Гарантия 2 года на смонтированный контур
Eco-Service даёт гарантию 2 года на смонтированный контур заземления — она покрывает сварные соединения, крепления и стабильность сопротивления. Подрядчик фиксирует в акте каждую точку сварки, марку электродов и параметры штырей, а результат подтверждает протоколом измерений приборами MRU-200 или ИС-20. За двухлетний период инженер выезжает на контрольный замер сопротивления растеканию тока: если показатель ушёл выше проектного, соединения переваривают за счёт исполнителя. Клиенты часто ищут в поиске «монтаж наружного контура заземления» — и попадают на эту страницу, хотя итоговая стоимость считается только после выезда на объект. Гарантия сохраняется при условии, что заказчик не проводит земляные работы в зоне контура без согласования — механическое повреждение электродов не является гарантийным случаем. Перед началом любых работ на участке сверяйтесь со схемой прокладки из проекта: копка на глубину более полуметра в радиусе контура чаще всего и становится причиной обрыва связи между электродами.
Сроки монтажа и порядок работ
- Заявка: заказчик оставляет обращение по телефону, в Telegram или через сайт с адресом объекта и типом строения.
- Осмотр: инженер выезжает на участок, оценивает грунт, длину трассы и точку ввода в щит.
- Договор: стороны фиксируют схему контура, состав работ, срок и гарантийные обязательства.
- Установка заземления: бригада выполняет разметку, копку, установку штырей, сварку и подключение к главному щиту.
- Протокол: после контрольного замера заказчик получает оформленный протокол измерений сопротивления.
Собственный сервисный центр в Ташкенте
У Eco-Service собственный сервисный центр в Ташкенте — заказчик может приехать очно, обсудить проект и заключить договор на установку заземления. Приём ведут инженеры, которые сами выезжают на объекты: они разбирают план участка, показывают образцы штырей и модульных заземлителей, объясняют разницу между треугольником и линейной схемой под конкретный грунт. Очный приём позволяет сразу согласовать схему контура по плану участка — это быстрее, чем переписка, и снижает риск ошибки в разметке. Клиенты набирают «монтаж заземляющих устройств» — и инженер на встрече сразу показывает, чем отличается такой контур от упрощённой схемы. Возьмите с собой кадастровый план или хотя бы эскиз с границами строения и точкой ввода электричества: с ними инженер рассчитает длину проводника и число электродов прямо на встрече.
Заключение
Разбор завершён — ниже пять пунктов, которые стоит держать в голове перед началом работ на объекте.
Главные выводы
- Схема под грунт: треугольник 3×3 м работает на глине и суглинке, модульно-штыревое или глубинное заземление — на скальном грунте и плотных породах.
- Норматив сопротивления: до 30 Ом для электроустановок и до 10 Ом для газового оборудования; замер делается прибором в сухой сезон, когда грунт даёт максимальное значение.
- Шесть этапов установки: разметка, земляные работы, забивка электродов, сварка контура, прокладка проводника, подключение к щиту.
- Молниезащита без контура бесполезна: токоотвод и сетка подключаются к общей системе заземления, иначе разряд уходит в кровлю.
- Протокол измерений обязателен: именно его принимают газовые и надзорные службы при сдаче объекта.
