Что входит в монтаж уличного освещения: полный цикл работ
Монтаж уличного освещения — это не «повесить фонарь», а инженерная цепочка из восьми-десяти этапов, где пропуск любого звена ломает всю сеть. Разбираем, что именно делается на объекте — от разметки трассы до пусконаладки.
Разметка трассы освещения и расчёт нагрузки сети
Начинаем работы с разметки трассы и расчёта нагрузки осветительной сети — это два первых этапа, без которых нельзя подбирать кабель и автоматы. На разметке фиксируются точки установки опор, привязка к существующим сетям и перепады рельефа; в расчёте суммируется мощность каждого светильника в ваттах, умножается на коэффициент одновременности и определяет сечение кабеля и номинал защитного автомата. Для линии из двадцати консольных светильников по 100 Вт при длине трассы 400 метров рабочее сечение выходит 4×16 мм² — при занижении кабель греется уже под нагрузкой. Клиенты часто ищут нас запросом монтаж уличного освещения цена — и попадают именно на этот этап: смета собирается после разметки и расчёта, а не до них. Ошибка в нагрузке проявляется не сразу, а через 6-12 месяцев — перегревом кабеля и ложными срабатываниями автоматов; пересчитать готовую линию дороже, чем сделать разметку правильно.
Установка опор: металлические и бетонные
Устанавливаем металлические и бетонные опоры — выбор зависит от грунта, ветровой нагрузки и назначения линии: для магистрали и парка подходы разные. Металлическую опору высотой 8-12 метров ставят на анкерные болты в бетонный фундамент, она держит консольный светильник и кронштейн под натяжной трос; бетонная опора с закладными шпильками дешевле по материалу, но тяжелее в установке и требует техники для подъёма. На магистралях Ташкента с интенсивным движением чаще идут металлические — они легче переносят вибрацию от потока и ветровые порывы до 25 м/с. На просадочных грунтах узбекской столицы бетонная опора требует усиленного основания, иначе через сезон она даёт крен; металлическая с анкерным креплением в этом случае надёжнее.
Прокладка кабеля: траншея, воздух, фасад
Прокладываем кабель тремя способами — в траншее, по воздуху на натяжном тросе и в гофре по фасаду; способ выбирается по объекту, а не по привычке монтажника. Копка траншеи под кабель идёт на глубину 0,7 метра с песчаной подушкой, поверх укладывается сигнальная лента, затем выполняется обратная засыпка траншеи и восстановление покрытия; прокладка кабеля по воздуху на тросе ускоряет сдачу вдвое, но недопустима над детскими площадками и парковками. Укладка кабеля в гофре по фасаду применяется на дворовых линиях и подсветке зданий — там, где рыть мёртвый асфальт дороже, чем закрепить гофру на клипсах. В поиске клиенты нередко набирают монтаж уличных светильников — и попадают на эту страницу, хотя речь здесь идёт о подземной и воздушной части линии, а не о самих приборах. Воздушная прокладка дешевле по земляным работам, но уязвима к ветру и обледенению; в траншее — стабильнее, но требует обратной засыпки и восстановления покрытия.
Сборка щита, подключение светильников и автоматики
Собираем уличный щит, подключаем светильники и ставим автоматику — фотореле или астрономический таймер, чтобы освещение включалось без участия человека. В щите монтируются вводной автомат, УЗО на 30 мА, контактор на всю группу и клеммные колодки под каждую линию; подключение уличных светильников ведут по группам, чтобы обрыв одной линии не гасил весь объект. Фотореле ставится на фасад или опору и замыкает цепь по падению освещённости, астрономический таймер запрограммирован на координаты и календарь. Астрономический таймер точнее фотореле: он не «слепнет» от фар и не выключает свет в пасмурный день, потому что работает по координатам и календарю, а не по датчику освещённости.
Какие объекты освещаем: магистраль, двор, парк, фасад
Один и тот же проект уличного освещения выглядит по-разному для магистрали, двора, парка и фасада — отличаются опоры, светильники, высота установки и автоматика. Разбираем каждый тип объекта отдельно.
Магистральное и дворовое освещение
Монтируем магистральное освещение на высоких опорах с консольными светильниками и дворовое — на опорах ниже или кронштейнах со стен, и нормы освещённости для этих объектов различаются в разы. Для магистрали критична равномерность пятна света между соседними опорами: разрыв в освещённости 30-40% на трассе читается водителем как тёмные провалы, хотя формально люксы в норме. Во дворе приоритет другой — отсутствие слепых зон у подъездов, детских площадок и парковочных карманов, поэтому мы ставим опоры так, чтобы перекрытие световых конусов было не меньше 20%. Один и тот же светильник на высоте 9 метров и на высоте 4 метров даёт совершенно разный результат по площади засветки. На мой взгляд, экономить на высоте опоры во дворе хуже, чем на мощности прибора: низкая опора с мощной лампой слепит жильцов первых этажей.
Парковое освещение и садовые светильники

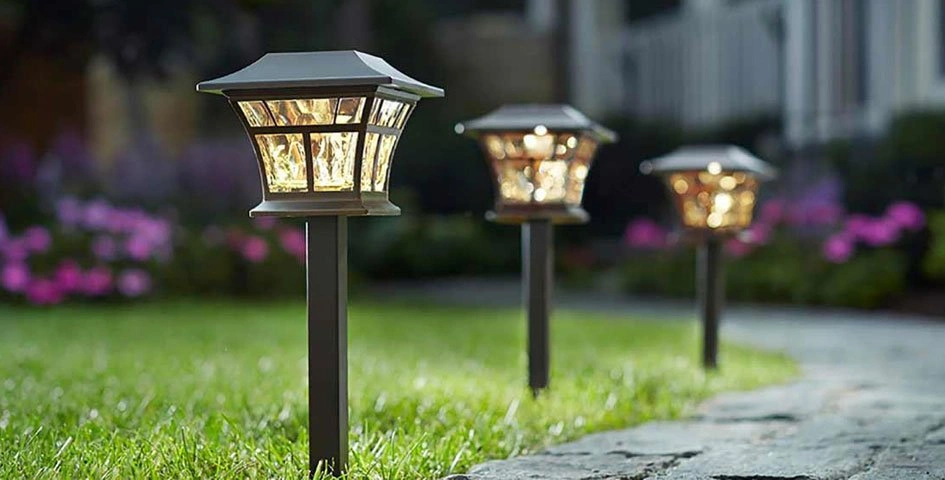

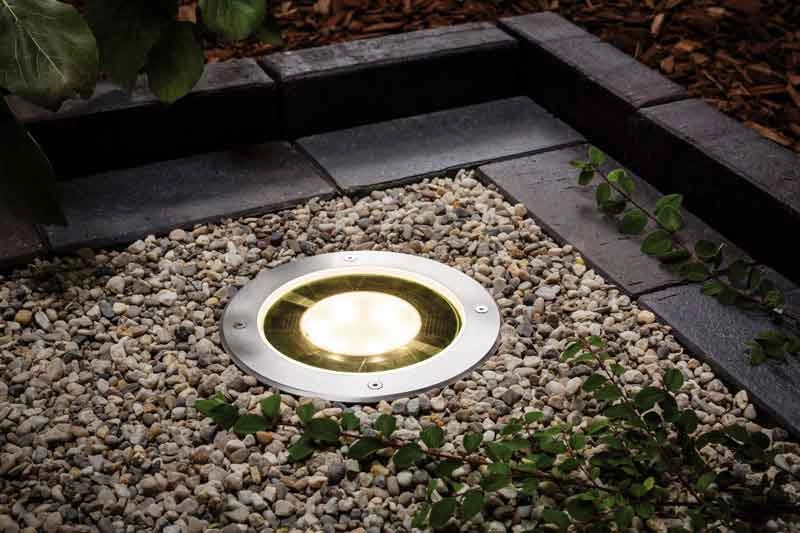

Выполняем монтаж садовых светильников и паркового освещения — на низких опорах и в грунте, с акцентом на декоративность и безопасность дорожек, а не на максимальную яркость. В парке важнее не люксы, а отсутствие резких теней на дорожках и подсветка опасных перепадов рельефа, ступеней и поворотов аллей. Пересвет вредит растениям: при круглосуточной засветке стволов лиственные породы сбрасывают листву раньше срока, а газон выгорает пятнами. Для аллей в Ташкенте, например в парковой зоне у Ботанического сада, мы обычно чередуем парковый светильник на опоре 3-4 метра с грунтовыми встраиваемыми моделями вдоль бордюра. Гирляндная подсветка на деревьях здесь работает как акцент, а не как основной источник. Практический момент: перед тем как заказывать установку фонарей уличного освещения, разметьте точки так, чтобы тень от кустов не падала на дорожку — переставить прибор в грунте после укладки плитки дороже, чем сразу спроектировать.
Фасадное освещение и гирляндная подсветка

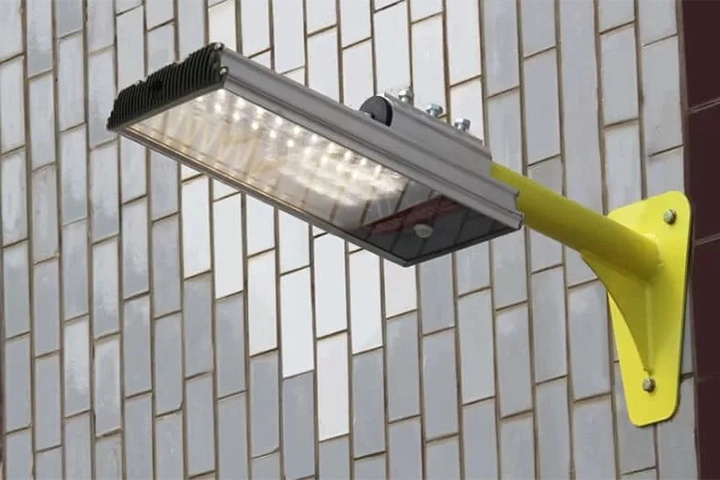

Eco-Service делает установку уличных светильников на фасадах — линейные светильники, LED-прожекторы и гирляндную подсветку — с прокладкой кабеля в гофре по стене. Кабель в гофре крепится по фасаду с шагом 30-40 см, а на кирпичных и бетонных стенах дополнительно защищается от ультрафиолета: обычная гофра без УФ-стабилизации трескается за два сезона. Линейный светильник вдоль карниза даёт ровную заливку стены, LED-прожектор бьёт узким пучком и подчёркивает отдельные элементы — входную группу, вывеску, колонны. Для торговых объектов на проспектах Ташкента мы чаще комбинируем оба приёма: заливка по контуру плюс акцентная подсветка входа. Фасадная подсветка требует расчёта угла наклона прожектора: при неправильной установке свет уходит в окна соседних зданий, и объект получает жалобы вместо эффекта.
Сравнение светильников по объектам
| Объект | Тип светильника | Высота установки | Что важно |
|---|---|---|---|
| Магистраль | Консольный LED | Высокая опора | Равномерность пятна |
| Двор | Консольный / кронштейн | Средняя | Нет слепых зон |
| Парк | Парковый светильник | Низкая | Мягкий свет, безопасность |
| Фасад | Линейный / прожектор | По проекту | Угол, отсутствие засветки окон |
| Подсветка | Гирляндная | По проекту | Влагозащита IP |
LED вытесняет ДРЛ и ДНаТ не только по энергопотреблению, но и по ресурсу: замена лампы на высотной опоре с привлечением автовышки стоит дороже самого светильника. Поэтому установка уличных фонарей цена в итоге определяется не ценой прибора, а стоимостью его обслуживания за весь срок службы — на магистрали разница между LED и ДРЛ окупается за первый же цикл замен.
Установка уличного освещения: как проходит работа на объекте
Процесс на объекте идёт по фиксированной последовательности — от выезда и замеров до пусконаладки. Ниже — как устроены этапы, сколько они занимают и что нужно от заказчика.
Выезд, замеры и подготовка проекта
Eco-Service начинает с выезда на объект: замеряет трассу, уточняет точки подключения и готовит схему — без этого этапа работы превращаются в импровизацию. На месте инженер выполняет разметку трассы освещения по фактическому рельефу: считает пролёты между опорами, высоту подвеса и углы наклона кронштейнов, чтобы свет ложился на дорогу, а не на забор. Затем собирает схему подключения щита освещения: разбивает линию на группы, подбирает номинал автоматов и место установки фотореле или астрономического таймера. Вопрос «установка уличного освещения цена» на этом этапе ещё не имеет финального ответа — смета зависит от числа опор, длины трассы и способа прокладки. На выезде важно зафиксировать не только длину трассы, но и точки подключения к существующей сети и места, где нельзя копать — коммуникации, корни деревьев, покрытие.
Земляные работы и прокладка линии
Eco-Service копает траншею под кабель, укладывает линию и засыпает её обратно — этап занимает основную часть времени на объекте с подземной прокладкой. Копка траншеи под кабель идёт на глубину ниже уровня промерзания, а прокладка кабеля в траншее выполняется с песчаной подушкой снизу и защитой сверху — так линия не повреждается при сезонных подвижках грунта. На плотных участках, где траншею не пробить, линию ведут по воздуху или в гофре по фасаду. Обратная засыпка траншеи идёт послойно с уплотнением: если засыпать одним проходом, через сезон грунт просядет и по трассе пойдёт волна, заметная на покрытии. В нашей практике на объекте с 400 метрами трассы земляные работы занимают два-три дня при двух бригадах — остальное время уходит на опоры и подключение.
Монтаж опор, светильников и пусконаладка
Eco-Service устанавливает опоры, крепит кронштейны и светильники, собирает щит и запускает линию — пусконаладка подтверждает, что автоматика и защита работают. Металлическая опора ставится на бетонное основание с закладными, бетонная опора — на подготовленную площадку; на стену кронштейн крепят анкерами, если линия идёт по фасаду. Консольный светильник выставляют по углу наклона под конкретный пролёт, чтобы пятно света не уходило в сторону. На пусконаладке проверяют не только «горит или нет», но и срабатывание УЗО и автоматов под нагрузкой — это то, что защищает линию в аварийной ситуации. Работы завершаются проверкой заземления опор до подачи напряжения: без него корпус под фазой опасен для людей и животных.
Установка уличных фонарей и светильников: что выбрать по оборудованию
Установка уличных фонарей и светильников — это выбор из нескольких типов оборудования и двух схем автоматики. Разбираем, что и когда ставить, чтобы линия работала годами без переделок.
Типы светильников: консольные, парковые, линейные, прожекторы

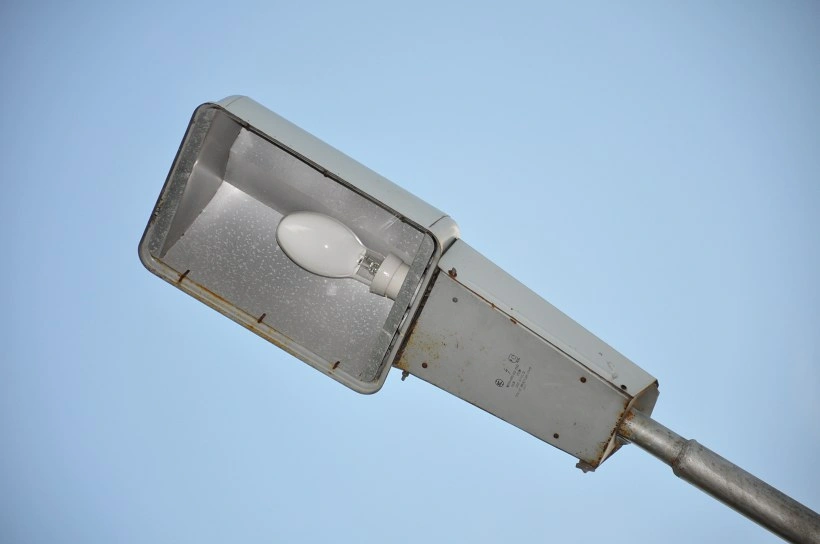

Eco-Service устанавливает четыре основных типа: консольные светильники на опоры, парковые на низкие стойки, линейные на фасады и LED-прожекторы для акцентного света. Консольные модели ставят на магистралях и вдоль дорог Ташкента — крепление идёт на кронштейн опоры под углом к проезжей части. Парковые светильники на стойках высотой до трёх метров освещают аллеи и скверы мягким рассеянным потоком. Линейные корпуса крепят на ровную плоскость фасада или парапета, они дают равномерную заливку без пятен. LED-прожекторы с регулируемым кронштейном направляют узкий пучок на вывеску, ворота или архитектурный элемент. Установка уличных светильников цена зависит от типа корпуса и высоты подъёма, поэтому тип светильника определяет не только свет, но и способ крепления: консольный требует опоры, линейный — ровной плоскости фасада, прожектор — регулируемого кронштейна.
Фотореле или астрономический таймер: что выбрать
Eco-Service ставит фотореле для простых линий и астрономический таймер — там, где нужна предсказуемость включения независимо от погоды и засветки. Фотореле реагирует на уровень естественного света и запускает линию в сумерках, его установка занимает около получаса прямо в щите освещения. Астрономический таймер работает по координатам объекта и календарю: для Ташкента он сам сдвигает время включения и отключения по сезонам, не реагируя на пасмурность или фары проезжающих машин. Фотореле дешевле, но его датчик можно «обмануть» фарой или уличным фонарём напротив; астрономический таймер этого лишён, но требует точной настройки координат и сезонного расписания. Установка фонарей уличного освещения на объектах с постоянным графиком чаще проектируют именно на таймере — меньше ложных срабатываний в туман и дождь.
Кабель и защита: сечение, СИП, УЗО
Eco-Service подбирает сечение кабеля под расчётную нагрузку и ставит защиту — автоматы и УЗО — чтобы линия не грелась и отключалась при аварии. Для воздушных вводов и участков между опорами берут самонесущий изолированный провод СИП с алюминиевыми жилами: он держит ветровую нагрузку и не требует гофры. Подземные участки закрывают силовым кабелем в траншее с песчаной подушкой. Сечение «с запасом» не всегда лучше: завышенное сечение удорожает линию и усложняет прокладку, а заниженное — греется; расчёт нагрузки здесь важнее интуиции. В заявках клиенты часто пишут коротко — монтаж фонарей уличного освещения, — и по этой формулировке мастер сразу понимает, что нужен полный цикл: от расчёта провода до подключения щита. Другой частый запрос звучит так: установка уличного светильника цена — и здесь важно сразу уточнить высоту опоры и тип корпуса, потому что от них зависит и провод, и защита. Заземление корпусов опор и щита выполняют отдельным контуром, а УЗО ставят на группу, чтобы авария на одной линии не гасила весь объект. Мы советуем закладывать защиту по расчётному току с небольшим шагом — это упрощает замену светильников при модернизации.
Нормы и требования: ШНК, ГОСТ, освещённость
Уличное освещение в Ташкенте подчиняется ШНК и ГОСТ — от норм освещённости до требований к опорам и заземлению. Разбираем, что это значит на практике.
Нормы освещённости для улиц, дворов и парков
Нормы освещённости различаются по категории объекта: магистрали требуют больше люкс, дворы и парки — меньше, и это закладывается в расчёт ещё до начала работ. Магистральное освещение категории А проектируют под 20-30 лк на проезжей части, улицы районного значения — под 15 лк, дворовые проезды и пешеходные дорожки — 4-6 лк, а парковые аллеи — 2-4 лк на уровне покрытия. ШНК 2.01.05 и ГОСТ 33175 задают эти пороги, а также равномерность: отношение максимальной яркости к минимальной на дороге не должно превышать 3:1, иначе глаз водителя адаптируется к светлым пятнам и теряет тёмные участки. На парковом освещении тот же принцип работает иначе — важна не столько яркость, сколько отсутствие резких перепадов между светильниками. Норма — это не «чем ярче, тем лучше»: пересвет на дворовой территории мешает жильцам спать, а недосвет на магистрали повышает аварийность, поэтому баланс важнее максимума.
Требования к опорам, кабелю и заземлению
Опоры, кабель и заземление подчиняются требованиям по устойчивости, сечению и защите — их соблюдение проверяется при приёмке линии. Металлические опоры уличного освещения устанавливают на заглублённый фундамент с расчётом на ветровую нагрузку конкретного региона, бетонные — на подготовленное основание с выверкой вертикали; отклонение от вертикали свыше 1 см на метр высоты считается браком. Кабель в траншее прокладывают с защитой из сигнальной ленты, СИП по воздуху — с нормированным провисом, а сечение подбирают под суммарную нагрузку линии с запасом: для магистральных участков обычно от 16 мм² по меди, для дворовых — от 6 мм². Заземление выполняют отдельным контуром с сопротивлением не выше 10 Ом, а щит освещения комплектуют УЗО и автоматическими выключателями под расчётный ток. Заземление — самый частый пункт, который экономят на этапе работ, а вспоминают при первой аварии; восстановить его на готовой линии сложнее, чем сделать сразу.
Гарантия, сервис и обслуживание сетей освещения
После сдачи объекта линия работает годами, и вопрос не в том, кто её собрал, а в том, кто отвечает за неё дальше. Разбираем гарантийные обязательства, сервисный контур и плановое обслуживание сетей.
Гарантия 2 года на монтаж
Eco-Service даёт гарантию 2 года на монтаж уличного освещения — она покрывает работы и соединения, выполненные нашей бригадой. В гарантийный контур входят клеммные соединения в щите освещения, крепление опор к фундаменту, герметизация вводов в светильники и натяжение троса на переходах между опорами. Обращение оформляется по акту сдачи и чеку: бригада выезжает, фиксирует характер отказа и устраняет его за свой счёт, если причина — дефект сборки, а не внешнее воздействие. Гарантия работает только при соблюдении условий эксплуатации: если линию самовольно перегружают или вмешиваются в щит, гарантийный случай может не наступить.
Собственный сервисный центр в Ташкенте
Eco-Service — прямой поставщик с собственным сервисным центром в Ташкенте: приём и разбор обращений идут очно, без переадресации субподрядчику. Заявку принимают по телефону или в Telegram, диспетчер фиксирует адрес объекта, тип сети и характер неисправности, после чего назначает выезд бригады с нужным инструментом и запасом клемм, герметика и крепежа. Сервисный центр обслуживает магистральные, парковые и дворовые сети, смонтированные как нашей бригадой, так и сторонними подрядчиками — по разовому договору. Прямой поставщик отвечает за результат целиком: нет цепочки «мы — субподрядчику, субподрядчик — мастеру», в которой ответственность размывается.
Обслуживание сетей освещения после сдачи
Eco-Service обслуживает сети освещения после сдачи: проверяет соединения, автоматику и состояние опор — планово, а не только по аварии. Регламент включает протяжку клемм в щите освещения, проверку уставок фотореле и астрономического таймера, замер сопротивления заземления, осмотр кронштейнов и анкеров на предмет коррозии и ослабления. Для магистральных линий интервал — раз в сезон, для парковых и дворовых достаточно двух выездов в год: весной и перед началом осеннего сезона. Плановая проверка щита и фотореле раз в сезон дешевле, чем аварийный выезд: большинство отказов уличного освещения начинается с окисленных контактов, а не с обрыва кабеля.
Заключение
Установка уличного освещения — это не отдельная операция, а связанная цепочка решений: от разметки трассы и расчёта нагрузки до заземления, автоматики и пусконаладки. Ниже — главные выводы, которые стоит держать в голове до начала работ.
Главные выводы
- Инженерная цепочка: работы охватывают разметку, расчёт нагрузки, земляные работы, опоры, кабель, щит, автоматику и пусконаладку — пропуск любого звена переносится на следующий этап.
- Тип светильника под объект: магистраль, двор, парк и фасад требуют разных решений по мощности, высоте установки и углу свечения — универсальной модели для всех задач нет.
- Автоматика включения: фотореле и астрономический таймер по-разному влияют на удобство эксплуатации и энергопотребление линии, выбор зависит от сезонных колебаний светового дня.
- Нормы освещённости: требования ШНК и заземление закладываются на этапе расчёта, а не добавляются после установки — переделка готовой линии дороже проектной поправки.
- Гарантия и обслуживание: двухлетняя гарантия и регламентное обслуживание определяют, как линия поведёт себя через год и через пять лет эксплуатации.
